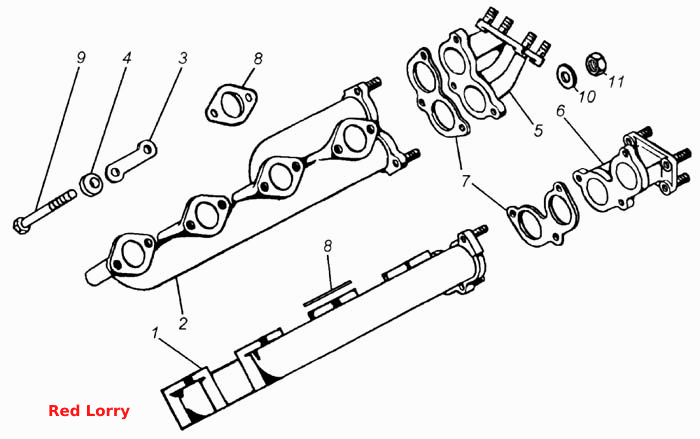

Установка газопровода
100%
Название детали
Коллектор выпускной левый в сборе
Заводской номер
7403.1008021
Количество на модель
1
№
1
Название детали
Коллектор выпускной правый в сборе
Заводской номер
7403.1008020
Количество на модель
1
№
2
Название детали
Шайба стопорная
Заводской номер
7403.1008078
Количество на модель
8
№
3
Название детали
Шайба сферическая
Заводской номер
7403.1008076-01
Количество на модель
16
№
4
Название детали
Патрубок правый в сборе
Заводской номер
7403.1008030
Количество на модель
1
№
5
Название детали
Патрубок левый в сборе
Заводской номер
7403.1008031
Количество на модель
1
№
6
Название детали
Прокладка патрубка
Заводской номер
7403.1008064
Количество на модель
2
№
7
Название детали
Прокладка патрубка коллектора
Заводской номер
7403.1008050
Количество на модель
8
№
8
Название детали
Болт М10х1,25-6gх100
Заводской номер
1/59718/33
Количество на модель
16
№
9
Название детали
Шайба тарельчатая 10
Заводской номер
870860
Количество на модель
6
№
10
Название детали
Гайка Мх, Н
Заводской номер
1/21647/27
Количество на модель
6
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коллектор выпускной левый в сборе | 7403.1008021 | 1 | 1 | 1 | |||
| 2 | Коллектор выпускной правый в сборе | 7403.1008020 | 1 | 1 | 2 | |||
| 3 | Шайба стопорная | 7403.1008078 | 8 | 8 | 3 | |||
| 4 | Шайба сферическая | 7403.1008076-01 | 16 | 16 | 4 | |||
| 5 | Патрубок правый в сборе | 7403.1008030 | 1 | 1 | 5 | |||
| 6 | Патрубок левый в сборе | 7403.1008031 | 1 | 1 | 6 | |||
| 7 | Прокладка патрубка | 7403.1008064 | 2 | 2 | 7 | |||
| 8 | Прокладка патрубка коллектора | 7403.1008050 | 8 | 8 | 8 | |||
| 9 | Болт М10х1,25-6gх100 | 1/59718/33 | 16 | 16 | 9 | |||
| 10 | Шайба тарельчатая 10 | 870860 | 6 | 6 | 10 | |||
| 11 | Гайка Мх, Н | 1/21647/27 | 6 | 6 | 11 |
