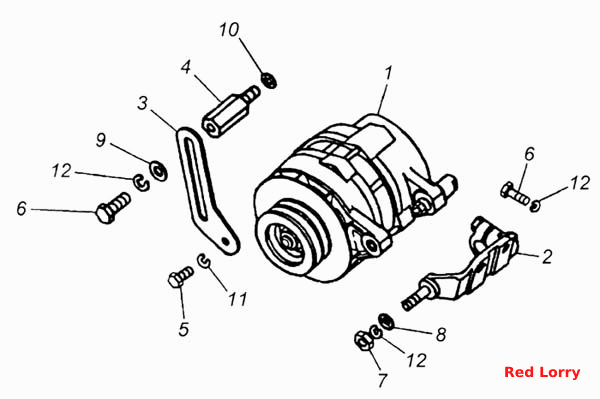

Установка генератора
100%
Название детали
Генератор с пальцем в сборе
Заводской номер
740.3701008-20
Количество на модель
1
№
1
Название детали
Кронштейн генератора
Заводской номер
740.3701770-10
Количество на модель
1
№
2
Название детали
Планка крепления генератора
Заводской номер
740.3701790
Количество на модель
1
№
3
Название детали
Проставка планки
Заводской номер
740.3701792
Количество на модель
1
№
4
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
1
№
5
Название детали
Болт М10х1,25-6gх25
Заводской номер
1/59707/31
Количество на модель
3
№
6
Название детали
Гайка М10х1,25-6Н
Заводской номер
1/21647/21
Количество на модель
№
7
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
1
№
8
Название детали
Шайба плоская 14,8х26х3
Заводской номер
1/05201/01
Количество на модель
1
№
9
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
1
№
10
Название детали
Шайба плоская 10,2х25х2
Заводской номер
1/26468/01
Количество на модель
1
№
11
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Генератор с пальцем в сборе | 740.3701008-20 | 1 | 1 | 1 | |||
| 2 | Кронштейн генератора | 740.3701770-10 | 1 | 1 | 2 | |||
| 3 | Планка крепления генератора | 740.3701790 | 1 | 1 | 3 | |||
| 4 | Проставка планки | 740.3701792 | 1 | 1 | 4 | |||
| 5 | Болт М8-6gх25 | 1/60436/21 | 1 | 1 | 5 | |||
| 6 | Болт М10х1,25-6gх25 | 1/59707/31 | 3 | 3 | 6 | |||
| 7 | Гайка М10х1,25-6Н | 1/21647/21 | 7 | |||||
| 8 | Шайба плоская 10,6х18х2 | 1/26386/01 | 1 | 1 | 8 | |||
| 9 | Шайба плоская 14,8х26х3 | 1/05201/01 | 1 | 1 | 9 | |||
| 10 | Шайба 8 пружинная | 1/05166/73 | 1 | 1 | 10 | |||
| 11 | Шайба плоская 10,2х25х2 | 1/26468/01 | 1 | 1 | 11 | |||
| 12 | Шайба 10 пружинная | 1/05168/73 | 12 |
