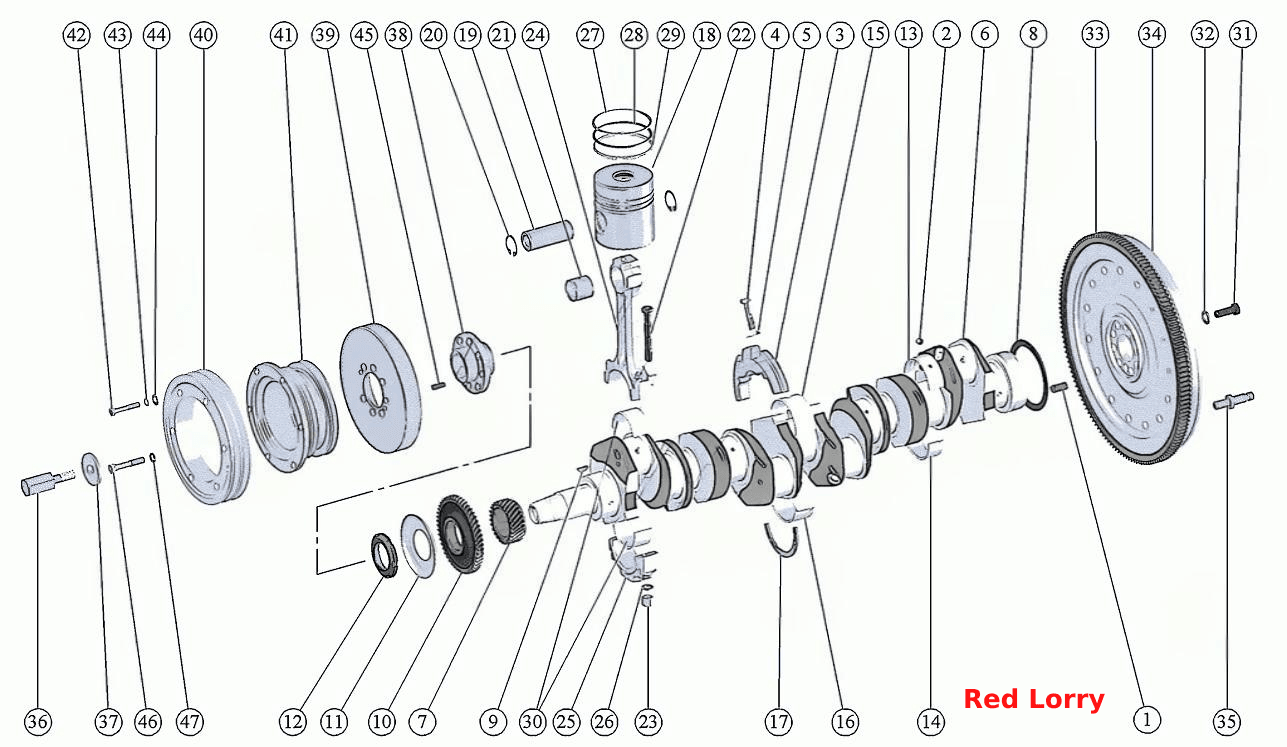

Кривошипно- шатунный механизм. Установка маховика. Установка шкива коленчатого вала (Д- С- )
100%
Название детали
Вал коленчатый
Заводской номер
260-1005015-В-24
Количество на модель
1
№
Название детали
Демпфер со шкивом
Заводской номер
260.16-1005510-Е
Количество на модель
1
№
Название детали
Демпфер со шкивом
Заводской номер
260.16-1005510-Е1
Количество на модель
1
№
Название детали
Шайба
Заводской номер
260-1005055
Количество на модель
1
№
Название детали
Установка шкива коленчатого вала
Заводской номер
260-1005130-19
Количество на модель
1
№
Название детали
Комплект коренных вкладышей
Заводской номер
260-1005100-Е
Количество на модель
1
№
Название детали
Маховик
Заводской номер
260.4-1005114-06
Количество на модель
1
№
Название детали
УСТАНОВКА МАХОВИКА
Заводской номер
260-1005110-18
Количество на модель
1
№
Название детали
Комплект шатунных вкладышей
Заводской номер
260-1004140-Е
Количество на модель
1
№
Название детали
Болт шатунный с гайкой
Заводской номер
260-1004026
Количество на модель
12
№
Название детали
Поршень с шатуном
Заводской номер
260.7-1004010
Количество на модель
6
№
Название детали
Демпфер со шкивом
Заводской номер
260.16-1005510-Б
Количество на модель
1
№
Название детали
Шкив
Заводской номер
260.7-1005135-Б
Количество на модель
1
№
Название детали
Вал коленчатый
Заводской номер
260-1005015-В
Количество на модель
1
№
Название детали
Вал коленчатый
Заводской номер
260-1005014-В-08
Количество на модель
1
№
Название детали
Вал коленчатый
Заводской номер
260-1005014-В
Количество на модель
1
№
Название детали
Маховик
Заводской номер
260.7-1005115
Количество на модель
1
№
Название детали
Шкив
Заводской номер
260.16-1005142-Д
Количество на модель
1
№
Название детали
шатун
Заводской номер
260-1004100-Д
Количество на модель
6
№
Название детали
Штифт
Заводской номер
50-1005019
Количество на модель
1
№
1
Название детали
Заглушка
Заводской номер
50-1005021-А
Количество на модель
6
№
2
Название детали
Противовес
Заводской номер
240-1005017
Количество на модель
4
№
3
Название детали
Болт крепления противовеса
Заводской номер
240-1005018
Количество на модель
8
№
4
Название детали
Стопорная пластина
Заводской номер
240-1005024
Количество на модель
8
№
5
Название детали
Вал коленчатый
Заводской номер
260-1005020-В-08
Количество на модель
1
№
6
Название детали
Вал коленчатый
Заводской номер
260-1005020-В
Количество на модель
1
№
6
Название детали
Шестерня коленчатого вала
Заводской номер
260-1005030-Е
Количество на модель
1
№
7
Название детали
Маслоотражатель
Заводской номер
260-1005044
Количество на модель
1
№
8
Название детали
шпонка
Заводской номер
Шпонка6Х9
Количество на модель
1
№
9
Название детали
Шестерня ведущая
Заводской номер
260-1005033
Количество на модель
1
№
10
Название детали
Маслоотражатель
Заводской номер
260-1005042
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
260-1005046
Количество на модель
1
№
12
Название детали
Вкладыш коренного подшипника
Заводской номер
260-1005170-Е
Количество на модель
6
№
13
Название детали
Вкладыш коренного подшипника
Заводской номер
260-1005171-Е
Количество на модель
6
№
14
Название детали
Вкладыш коренного подшипника
Заводской номер
260-1005177-Е
Количество на модель
1
№
15
Название детали
Вкладыш коренного подшипника
Заводской номер
260-1005179-Е
Количество на модель
1
№
16
Название детали
ПОЛУКОЛЬЦО УПОРНОЕ
Заводской номер
260-1005182-Е
Количество на модель
4
№
17
Название детали
Поршень
Заводской номер
А260-1004021-М1
Количество на модель
6
№
18
Название детали
Палец поршневой
Заводской номер
К245-1004042-Б1
Количество на модель
6
№
19
Название детали
Палец поршневой
Заводской номер
К245-1004042-Б
Количество на модель
6
№
19
Название детали
Палец поршневой
Заводской номер
М245-1004042
Количество на модель
6
№
19
Название детали
Кольцо полшневого пальца стопорное
Заводской номер
245-1004022
Количество на модель
12
№
20
Название детали
Втулка верхней головки шатуна
Заводской номер
245-1004115-А
Количество на модель
6
№
21
Название детали
Болт шатунный
Заводской номер
260-1004182-А1
Количество на модель
12
№
22
Название детали
Болт шатунный
Заводской номер
260-1004182
Количество на модель
12
№
22
Название детали
Гайка шатунного болта
Заводской номер
260-1004188-А
Количество на модель
12
№
23
Название детали
Орех
Заводской номер
260-1004188
Количество на модель
12
№
23
Название детали
шатун
Заводской номер
260-1004112-Д
Количество на модель
6
№
24
Название детали
Крышка шатуна
Заводской номер
260-1004125
Количество на модель
6
№
25
Название детали
Шайба
Заводской номер
260-1004190
Количество на модель
12
№
26
Название детали
Кольцо компрессионное
Заводской номер
24-110-30-01
Количество на модель
6
№
27
Название детали
Кольцо компрессионное
Заводской номер
30-110-25-02
Количество на модель
6
№
28
Название детали
Кольцо маслосъемное
Заводской номер
64-110-50-02
Количество на модель
6
№
29
Название детали
Вкладыш шатунного подшипника
Заводской номер
260-1004158-Е
Количество на модель
12
№
30
Название детали
Болт крепления маховика
Заводской номер
245-1005127
Количество на модель
9
№
31
Название детали
Шайба
Заводской номер
245-1005128
Количество на модель
9
№
32
Название детали
Венец маховика
Заводской номер
50-1005121-А
Количество на модель
1
№
33
Название детали
Маховик
Заводской номер
260.4-1005120-06
Количество на модель
1
№
34
Название детали
Палец
Заводской номер
260.7-1005125
Количество на модель
16
№
35
Название детали
Болт коленчатого вала
Заводской номер
260-1005054
Количество на модель
1
№
36
Название детали
Болт коленчатого вала
Заводской номер
260-1005054-В
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
260-1005055-В
Количество на модель
1
№
37
Название детали
Втулка шкива
Заводской номер
260-1005141-В
Количество на модель
1
№
38
Название детали
Втулка шкива
Заводской номер
260-1005141
Количество на модель
1
№
38
Название детали
ДЕМПФЕР СИЛИКОНОВЫЙ
Заводской номер
260-1005405
Количество на модель
1
№
39
Название детали
ДЕМПФЕР СИЛИКОНОВЫЙ
Заводской номер
260-1005405-01
Количество на модель
1
№
39
Название детали
Шкив дополнительный
Заводской номер
260.16-1005136
Количество на модель
1
№
40
Название детали
Шкив
Заводской номер
260.16-1005142-Б
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
М10-6gХ50.88.016
Количество на модель
6
№
42
Название детали
Шайба
Заводской номер
А10.01.08КП.016
Количество на модель
6
№
43
Название детали
Шайба
Заводской номер
1065Г06
Количество на модель
6
№
44
Название детали
Штифт
Заводской номер
Штифт2.10х25
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
М12-6gХ35.88.016
Количество на модель
6
№
46
Название детали
Шайба
Заводской номер
12Т65Г06
Количество на модель
6
№
47
Название детали
шпонка
Заводской номер
Шпонка6х9
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал коленчатый | 260-1005015-В-24 | 1 | 1 | |||||
| Демпфер со шкивом | 260.16-1005510-Е | 1 | 1 | |||||
| Демпфер со шкивом | 260.16-1005510-Е1 | 1 | 1 | |||||
| Шайба | 260-1005055 | 1 | 1 | |||||
| Установка шкива коленчатого вала | 260-1005130-19 | 1 | 1 | |||||
| Комплект коренных вкладышей | 260-1005100-Е | 1 | 1 | |||||
| Маховик | 260.4-1005114-06 | 1 | 1 | |||||
| УСТАНОВКА МАХОВИКА | 260-1005110-18 | 1 | 1 | |||||
| Комплект шатунных вкладышей | 260-1004140-Е | 1 | 1 | |||||
| Болт шатунный с гайкой | 260-1004026 | 12 | 12 | |||||
| Поршень с шатуном | 260.7-1004010 | 6 | 6 | |||||
| Демпфер со шкивом | 260.16-1005510-Б | 1 | 1 | |||||
| Шкив | 260.7-1005135-Б | 1 | 1 | |||||
| Вал коленчатый | 260-1005015-В | 1 | 1 | |||||
| Вал коленчатый | 260-1005014-В-08 | 1 | 1 | |||||
| Вал коленчатый | 260-1005014-В | 1 | 1 | |||||
| Маховик | 260.7-1005115 | 1 | 1 | |||||
| Шкив | 260.16-1005142-Д | 1 | 1 | |||||
| шатун | 260-1004100-Д | 6 | 6 | |||||
| 1 | Штифт | 50-1005019 | 1 | 1 | 1 | |||
| 2 | Заглушка | 50-1005021-А | 6 | 6 | 2 | |||
| 3 | Противовес | 240-1005017 | 4 | 4 | 3 | |||
| 4 | Болт крепления противовеса | 240-1005018 | 8 | 8 | 4 | |||
| 5 | Стопорная пластина | 240-1005024 | 8 | 8 | 5 | |||
| 6 | Вал коленчатый | 260-1005020-В-08 | 1 | 1 | 6 | |||
| 6 | Вал коленчатый | 260-1005020-В | 1 | 1 | 6 | |||
| 7 | Шестерня коленчатого вала | 260-1005030-Е | 1 | 1 | 7 | |||
| 8 | Маслоотражатель | 260-1005044 | 1 | 1 | 8 | |||
| 9 | шпонка | Шпонка6Х9 | 1 | 1 | 9 | |||
| 10 | Шестерня ведущая | 260-1005033 | 1 | 1 | 10 | |||
| 11 | Маслоотражатель | 260-1005042 | 1 | 1 | 11 | |||
| 12 | Орех | 260-1005046 | 1 | 1 | 12 | |||
| 13 | Вкладыш коренного подшипника | 260-1005170-Е | 6 | 6 | 13 | |||
| 14 | Вкладыш коренного подшипника | 260-1005171-Е | 6 | 6 | 14 | |||
| 15 | Вкладыш коренного подшипника | 260-1005177-Е | 1 | 1 | 15 | |||
| 16 | Вкладыш коренного подшипника | 260-1005179-Е | 1 | 1 | 16 | |||
| 17 | ПОЛУКОЛЬЦО УПОРНОЕ | 260-1005182-Е | 4 | 4 | 17 | |||
| 18 | Поршень | А260-1004021-М1 | 6 | 6 | 18 | |||
| 19 | Палец поршневой | К245-1004042-Б1 | 6 | 6 | 19 | |||
| 19 | Палец поршневой | К245-1004042-Б | 6 | 6 | 19 | |||
| 19 | Палец поршневой | М245-1004042 | 6 | 6 | 19 | |||
| 20 | Кольцо полшневого пальца стопорное | 245-1004022 | 12 | 12 | 20 | |||
| 21 | Втулка верхней головки шатуна | 245-1004115-А | 6 | 6 | 21 | |||
| 22 | Болт шатунный | 260-1004182-А1 | 12 | 12 | 22 | |||
| 22 | Болт шатунный | 260-1004182 | 12 | 12 | 22 | |||
| 23 | Гайка шатунного болта | 260-1004188-А | 12 | 12 | 23 | |||
| 23 | Орех | 260-1004188 | 12 | 12 | 23 | |||
| 24 | шатун | 260-1004112-Д | 6 | 6 | 24 | |||
| 25 | Крышка шатуна | 260-1004125 | 6 | 6 | 25 | |||
| 26 | Шайба | 260-1004190 | 12 | 12 | 26 | |||
| 27 | Кольцо компрессионное | 24-110-30-01 | 6 | 6 | 27 | |||
| 28 | Кольцо компрессионное | 30-110-25-02 | 6 | 6 | 28 | |||
| 29 | Кольцо маслосъемное | 64-110-50-02 | 6 | 6 | 29 | |||
| 30 | Вкладыш шатунного подшипника | 260-1004158-Е | 12 | 12 | 30 | |||
| 31 | Болт крепления маховика | 245-1005127 | 9 | 9 | 31 | |||
| 32 | Шайба | 245-1005128 | 9 | 9 | 32 | |||
| 33 | Венец маховика | 50-1005121-А | 1 | 1 | 33 | |||
| 34 | Маховик | 260.4-1005120-06 | 1 | 1 | 34 | |||
| 35 | Палец | 260.7-1005125 | 16 | 16 | 35 | |||
| 36 | Болт коленчатого вала | 260-1005054 | 1 | 1 | 36 | |||
| 36 | Болт коленчатого вала | 260-1005054-В | 1 | 1 | 36 | |||
| 37 | Шайба | 260-1005055-В | 1 | 1 | 37 | |||
| 38 | Втулка шкива | 260-1005141-В | 1 | 1 | 38 | |||
| 38 | Втулка шкива | 260-1005141 | 1 | 1 | 38 | |||
| 39 | ДЕМПФЕР СИЛИКОНОВЫЙ | 260-1005405 | 1 | 1 | 39 | |||
| 39 | ДЕМПФЕР СИЛИКОНОВЫЙ | 260-1005405-01 | 1 | 1 | 39 | |||
| 40 | Шкив дополнительный | 260.16-1005136 | 1 | 1 | 40 | |||
| 41 | Шкив | 260.16-1005142-Б | 1 | 1 | 41 | |||
| 42 | Болт | М10-6gХ50.88.016 | 6 | 6 | 42 | |||
| 43 | Шайба | А10.01.08КП.016 | 6 | 6 | 43 | |||
| 44 | Шайба | 1065Г06 | 6 | 6 | 44 | |||
| 45 | Штифт | Штифт2.10х25 | 1 | 1 | 45 | |||
| 46 | Болт | М12-6gХ35.88.016 | 6 | 6 | 46 | |||
| 47 | Шайба | 12Т65Г06 | 6 | 6 | 47 | |||
| 49 | шпонка | Шпонка6х9 | 1 | 1 | 49 |
