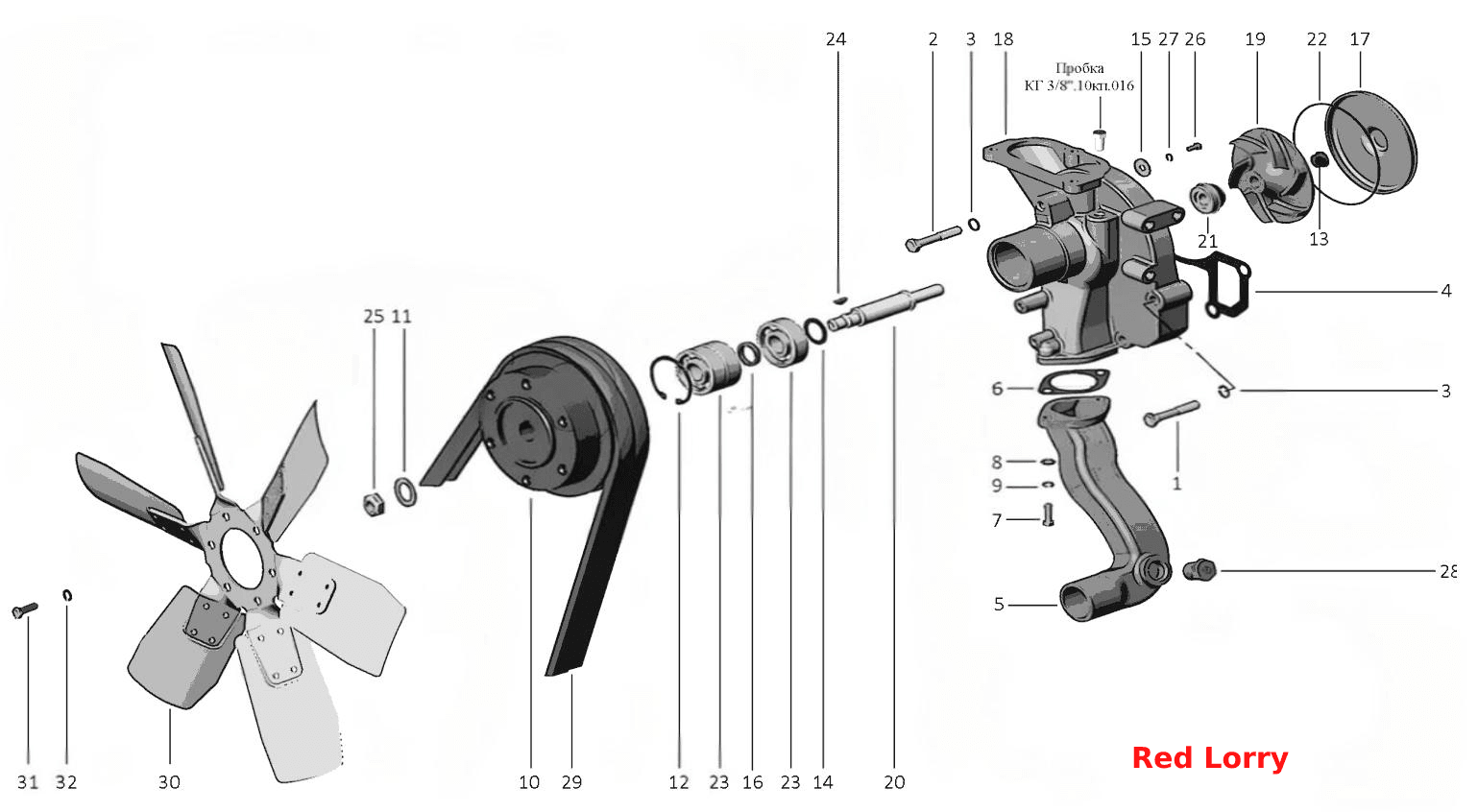

Установка насоса водяного. Установка вентилятора.
100%
Название детали
Насос водяной
Заводской номер
260-1307117-03
Количество на модель
1
№
Название детали
Болт
Заводской номер
М12-6gx65.88.35.016
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М12-6gx70.88.35.016
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
12Т.65Г.016
Количество на модель
3
№
3
Название детали
Прокладка насоса
Заводской номер
260-1307023
Количество на модель
1
№
4
Название детали
Патрубок
Заводской номер
260-1307046-Б
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
260-1307049
Количество на модель
1
№
6
Название детали
Болт М8-6gx25.88.35.016
Заводской номер
М8-6gx25.88.35.016
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
8Т.65Г.016
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
А 8.01.08КП.016
Количество на модель
2
№
9
Название детали
Шкив
Заводской номер
260.4-1307129
Количество на модель
1
№
10
Название детали
Шкив
Заводской номер
260-1307131-Б
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
50-1005161
Количество на модель
1
№
11
Название детали
Кольцо стопорное
Заводской номер
240-1307064
Количество на модель
1
№
12
Название детали
Заглушка
Заводской номер
240-1307075
Количество на модель
1
№
13
Название детали
Кольцо упорное
Заводской номер
245-1307094
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
260-1307063
Количество на модель
3
№
15
Название детали
Шайба
Заводской номер
600-1118166.01
Количество на модель
3
№
15
Название детали
Втулка
Заводской номер
260-1307084
Количество на модель
1
№
16
Название детали
Крышка насоса
Заводской номер
260-1307120-Б
Количество на модель
1
№
17
Название детали
Корпус насоса
Заводской номер
260-1307125-01
Количество на модель
1
№
18
Название детали
Крыльчатка
Заводской номер
260-1307132-01
Количество на модель
1
№
19
Название детали
Валик насоса
Заводской номер
260-1307151-В
Количество на модель
1
№
20
Название детали
Сальник водяного насоса
Заводской номер
Sp/1341
Количество на модель
1
№
21
Название детали
Сальник водяного насоса торцевое уплотнение
Заводской номер
DYS-16-00
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
115-120-30-2-1
Количество на модель
1
№
22
Название детали
Подшипник шариковый радиальный
Заводской номер
1160305 А
Количество на модель
3
№
23
Название детали
шпонка
Заводской номер
ШПОНКА5х7,5
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
М16х1,5-10-А3G
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
М6-6gx12.88.35.016
Количество на модель
3
№
26
Название детали
Шайба 6.65Г.016
Заводской номер
6.65Г.016
Количество на модель
3
№
27
Название детали
Пробка
Заводской номер
КГ 3/4".10КП.016
Количество на модель
1
№
28
Название детали
Ремень
Заводской номер
I-11x10-1280 Lp
Количество на модель
2
№
29
Название детали
Ремень
Заводской номер
SPA (11-10)-1280 Lw
Количество на модель
2
№
29
Название детали
РЕМЕНЬ
Заводской номер
SPA-1280
Количество на модель
2
№
29
Название детали
Вентилятор
Заводской номер
260-1308050-А
Количество на модель
1
№
30
Название детали
Вентилятор
Заводской номер
ИЖКС.632558.005
Количество на модель
1
№
30
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
6
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос водяной | 260-1307117-03 | 1 | 1 | |||||
| 1 | Болт | М12-6gx65.88.35.016 | 2 | 2 | 1 | |||
| 2 | Болт | М12-6gx70.88.35.016 | 1 | 1 | 2 | |||
| 3 | Шайба | 12Т.65Г.016 | 3 | 3 | 3 | |||
| 4 | Прокладка насоса | 260-1307023 | 1 | 1 | 4 | |||
| 5 | Патрубок | 260-1307046-Б | 1 | 1 | 5 | |||
| 6 | прокладка | 260-1307049 | 1 | 1 | 6 | |||
| 7 | Болт М8-6gx25.88.35.016 | М8-6gx25.88.35.016 | 2 | 2 | 7 | |||
| 8 | Шайба | 8Т.65Г.016 | 2 | 2 | 8 | |||
| 9 | Шайба | А 8.01.08КП.016 | 2 | 2 | 9 | |||
| 10 | Шкив | 260.4-1307129 | 1 | 1 | 10 | |||
| 10 | Шкив | 260-1307131-Б | 1 | 1 | 10 | |||
| 11 | Шайба | 50-1005161 | 1 | 1 | 11 | |||
| 12 | Кольцо стопорное | 240-1307064 | 1 | 1 | 12 | |||
| 13 | Заглушка | 240-1307075 | 1 | 1 | 13 | |||
| 14 | Кольцо упорное | 245-1307094 | 1 | 1 | 14 | |||
| 15 | Шайба | 260-1307063 | 3 | 3 | 15 | |||
| 15 | Шайба | 600-1118166.01 | 3 | 3 | 15 | |||
| 16 | Втулка | 260-1307084 | 1 | 1 | 16 | |||
| 17 | Крышка насоса | 260-1307120-Б | 1 | 1 | 17 | |||
| 18 | Корпус насоса | 260-1307125-01 | 1 | 1 | 18 | |||
| 19 | Крыльчатка | 260-1307132-01 | 1 | 1 | 19 | |||
| 20 | Валик насоса | 260-1307151-В | 1 | 1 | 20 | |||
| 21 | Сальник водяного насоса | Sp/1341 | 1 | 1 | 21 | |||
| 21 | Сальник водяного насоса торцевое уплотнение | DYS-16-00 | 1 | 1 | 21 | |||
| 22 | Кольцо | 115-120-30-2-1 | 1 | 1 | 22 | |||
| 23 | Подшипник шариковый радиальный | 1160305 А | 3 | 3 | 23 | |||
| 24 | шпонка | ШПОНКА5х7,5 | 1 | 1 | 24 | |||
| 25 | Орех | М16х1,5-10-А3G | 1 | 1 | 25 | |||
| 26 | Болт | М6-6gx12.88.35.016 | 3 | 3 | 26 | |||
| 27 | Шайба 6.65Г.016 | 6.65Г.016 | 3 | 3 | 27 | |||
| 28 | Пробка | КГ 3/4".10КП.016 | 1 | 1 | 28 | |||
| 29 | Ремень | I-11x10-1280 Lp | 2 | 2 | 29 | |||
| 29 | Ремень | SPA (11-10)-1280 Lw | 2 | 2 | 29 | |||
| 29 | РЕМЕНЬ | SPA-1280 | 2 | 2 | 29 | |||
| 30 | Вентилятор | 260-1308050-А | 1 | 1 | 30 | |||
| 30 | Вентилятор | ИЖКС.632558.005 | 1 | 1 | 30 | |||
| 32 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 6 | 6 | 32 |
