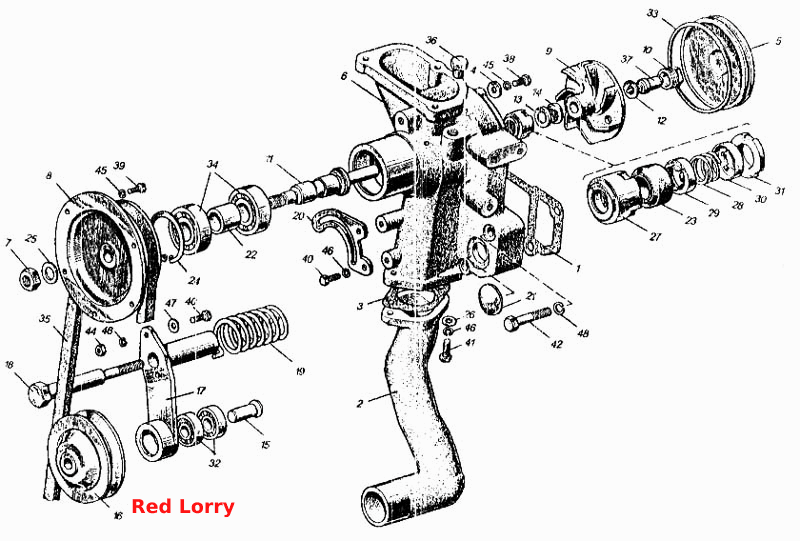

Водяной насос и натяжитель
100%
Название детали
Манжета
Заводской номер
240-1307040
Количество на модель
1
№
Название детали
Насос водяной в сборе
Заводской номер
260-1307115
Количество на модель
1
№
Название детали
Натяжитель
Заводской номер
260-1310105
Количество на модель
1
№
Название детали
Сальник водяного насоса
Заводской номер
240-1307030
Количество на модель
1
№
Название детали
Прокладка насоса
Заводской номер
260-1307023
Количество на модель
1
№
1
Название детали
Патрубок
Заводской номер
260-1307048
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
260-1307046
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
260-1307049
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
260-1307063
Количество на модель
3
№
4
Название детали
Крышка насоса
Заводской номер
260-1307120
Количество на модель
1
№
5
Название детали
Корпус насоса
Заводской номер
260-1307121
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
260-1307123
Количество на модель
1
№
7
Название детали
Шкив
Заводской номер
260-1307124
Количество на модель
1
№
8
Название детали
Крыльчатка
Заводской номер
260-1307132
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
260-1307134
Количество на модель
1
№
10
Название детали
Валик насоса
Заводской номер
260-1307151
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
260-1307168
Количество на модель
1
№
12
Название детали
Кольцо упорное
Заводской номер
260-1307169
Количество на модель
1
№
13
Название детали
Кольцо уплотнительное
Заводской номер
260-1307171
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
260-1310019
Количество на модель
1
№
15
Название детали
Шкив натяжной
Заводской номер
260-1310021
Количество на модель
1
№
16
Название детали
Рычаг
Заводской номер
260-1310118
Количество на модель
1
№
17
Название детали
Болт центральный
Заводской номер
260-1310119
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
260-1310121
Количество на модель
1
№
19
Название детали
Планка
Заводской номер
260-1310122
Количество на модель
№
20
Название детали
Заглушка
Заводской номер
260-1003016
Количество на модель
1
№
21
Название детали
Втулка
Заводской номер
245-1307084
Количество на модель
1
№
22
Название детали
Манжета
Заводской номер
240-1307038-Б
Количество на модель
1
№
23
Название детали
Кольцо стопорное
Заводской номер
240-1307064
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
50-1005161
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
50-1401067
Количество на модель
2
№
26
Название детали
Корпус наружный
Заводской номер
2101-1307033
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
2101-1307034
Количество на модель
1
№
28
Название детали
Каркас внутренний
Заводской номер
2101-1307036
Количество на модель
1
№
29
Название детали
Каркас наружный
Заводской номер
2101-1307037
Количество на модель
1
№
30
Название детали
Кольцо скольжения
Заводской номер
101-1328
Количество на модель
1
№
31
Название детали
Подшипник
Заводской номер
6-180203К1С17
Количество на модель
2
№
32
Название детали
Кольцо
Заводской номер
115-120-30-2-1
Количество на модель
1
№
33
Название детали
Подшипник шариковый
Заводской номер
1160305
Количество на модель
2
№
34
Название детали
Ремень
Заводской номер
11-16х11-1220
Количество на модель
1
№
35
Название детали
Пробка
Заводской номер
КГ3/8"10кл.016
Количество на модель
1
№
36
Название детали
Термосиловой элемент
Заводской номер
ТС103-1306090-10
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
М6-6gх12.88.35.016
Количество на модель
3
№
38
Название детали
Болт
Заводской номер
М6-6gх20.88.35.016
Количество на модель
6
№
39
Название детали
Болт
Заводской номер
М8-6gх20.88.35.016
Количество на модель
3
№
40
Название детали
Болт
Заводской номер
М8-6gх25.88.35.016
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
М12-6gх65.88.35.016
Количество на модель
2
№
42
Название детали
Болт
Заводской номер
М12-6gх70.88.35.016
Количество на модель
1
№
43
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
1
№
44
Название детали
Шайба 6.65Г.016
Заводской номер
6.65Г.016
Количество на модель
9
№
45
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
5
№
46
Название детали
Шайба
Заводской номер
8.01.08кп.016
Количество на модель
1
№
47
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
3
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Манжета | 240-1307040 | 1 | 1 | |||||
| Насос водяной в сборе | 260-1307115 | 1 | 1 | |||||
| Натяжитель | 260-1310105 | 1 | 1 | |||||
| Сальник водяного насоса | 240-1307030 | 1 | 1 | |||||
| 1 | Прокладка насоса | 260-1307023 | 1 | 1 | 1 | |||
| 2 | Патрубок | 260-1307048 | 1 | 1 | 2 | |||
| 2 | Патрубок | 260-1307046 | 1 | 1 | 2 | |||
| 3 | прокладка | 260-1307049 | 1 | 1 | 3 | |||
| 4 | Шайба | 260-1307063 | 3 | 3 | 4 | |||
| 5 | Крышка насоса | 260-1307120 | 1 | 1 | 5 | |||
| 6 | Корпус насоса | 260-1307121 | 1 | 1 | 6 | |||
| 7 | Орех | 260-1307123 | 1 | 1 | 7 | |||
| 8 | Шкив | 260-1307124 | 1 | 1 | 8 | |||
| 9 | Крыльчатка | 260-1307132 | 1 | 1 | 9 | |||
| 10 | Гайка | 260-1307134 | 1 | 1 | 10 | |||
| 11 | Валик насоса | 260-1307151 | 1 | 1 | 11 | |||
| 12 | Шайба | 260-1307168 | 1 | 1 | 12 | |||
| 13 | Кольцо упорное | 260-1307169 | 1 | 1 | 13 | |||
| 14 | Кольцо уплотнительное | 260-1307171 | 1 | 1 | 14 | |||
| 15 | Палец | 260-1310019 | 1 | 1 | 15 | |||
| 16 | Шкив натяжной | 260-1310021 | 1 | 1 | 16 | |||
| 17 | Рычаг | 260-1310118 | 1 | 1 | 17 | |||
| 18 | Болт центральный | 260-1310119 | 1 | 1 | 18 | |||
| 19 | Пружина | 260-1310121 | 1 | 1 | 19 | |||
| 20 | Планка | 260-1310122 | 20 | |||||
| 21 | Заглушка | 260-1003016 | 1 | 1 | 21 | |||
| 22 | Втулка | 245-1307084 | 1 | 1 | 22 | |||
| 23 | Манжета | 240-1307038-Б | 1 | 1 | 23 | |||
| 24 | Кольцо стопорное | 240-1307064 | 1 | 1 | 24 | |||
| 25 | Шайба | 50-1005161 | 1 | 1 | 25 | |||
| 26 | Шайба | 50-1401067 | 2 | 2 | 26 | |||
| 27 | Корпус наружный | 2101-1307033 | 1 | 1 | 27 | |||
| 28 | Пружина | 2101-1307034 | 1 | 1 | 28 | |||
| 29 | Каркас внутренний | 2101-1307036 | 1 | 1 | 29 | |||
| 30 | Каркас наружный | 2101-1307037 | 1 | 1 | 30 | |||
| 31 | Кольцо скольжения | 101-1328 | 1 | 1 | 31 | |||
| 32 | Подшипник | 6-180203К1С17 | 2 | 2 | 32 | |||
| 33 | Кольцо | 115-120-30-2-1 | 1 | 1 | 33 | |||
| 34 | Подшипник шариковый | 1160305 | 2 | 2 | 34 | |||
| 35 | Ремень | 11-16х11-1220 | 1 | 1 | 35 | |||
| 36 | Пробка | КГ3/8"10кл.016 | 1 | 1 | 36 | |||
| 37 | Термосиловой элемент | ТС103-1306090-10 | 1 | 1 | 37 | |||
| 38 | Болт | М6-6gх12.88.35.016 | 3 | 3 | 38 | |||
| 39 | Болт | М6-6gх20.88.35.016 | 6 | 6 | 39 | |||
| 40 | Болт | М8-6gх20.88.35.016 | 3 | 3 | 40 | |||
| 41 | Болт | М8-6gх25.88.35.016 | 2 | 2 | 41 | |||
| 42 | Болт | М12-6gх65.88.35.016 | 2 | 2 | 42 | |||
| 43 | Болт | М12-6gх70.88.35.016 | 1 | 1 | 43 | |||
| 44 | Орех | М8-6Н.6 | 1 | 1 | 44 | |||
| 45 | Шайба 6.65Г.016 | 6.65Г.016 | 9 | 9 | 45 | |||
| 46 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 5 | 5 | 46 | |||
| 47 | Шайба | 8.01.08кп.016 | 1 | 1 | 47 | |||
| 48 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 3 | 3 | 48 |
