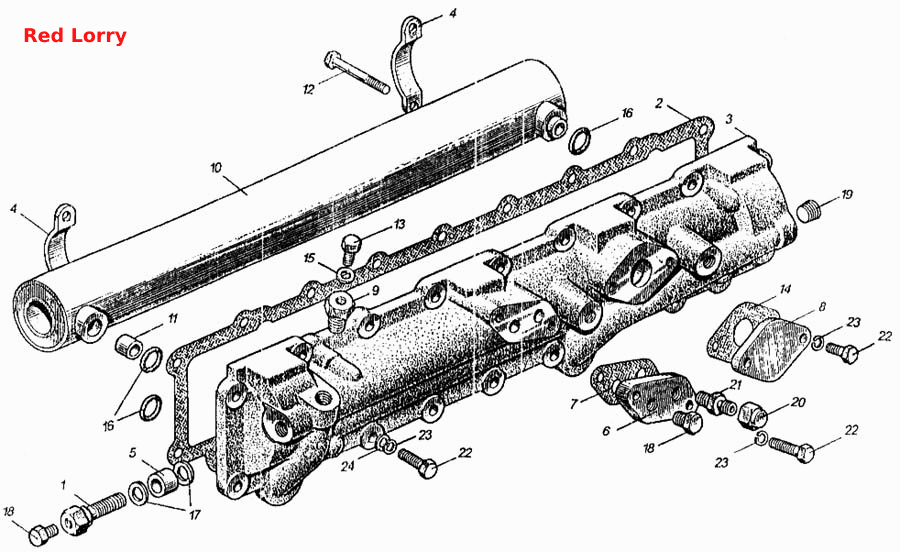

Теплообменник
100%
Название детали
Теплообменник
Заводской номер
260-1013010-02
Количество на модель
1
№
Название детали
Болт штуцера
Заводской номер
260.4-1013018
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
260-1013002
Количество на модель
1
№
2
Название детали
Крышка теплообменника
Заводской номер
260-1013011
Количество на модель
1
№
3
Название детали
Скоба
Заводской номер
260-1013012
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
260-1013013
Количество на модель
1
№
5
Название детали
Фланец
Заводской номер
260-1013014
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
260-1013015
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
260-1013016
Количество на модель
1
№
8
Название детали
Пробка
Заводской номер
260-1013019
Количество на модель
1
№
9
Название детали
Сердцевина
Заводской номер
260-1013020-01
Количество на модель
1
№
10
Название детали
Штифт
Заводской номер
260-1013024
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
260-1013028
Количество на модель
4
№
12
Название детали
Пробка
Заводской номер
240-1003281
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
501015598
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
020-025-30-2-4
Количество на модель
4
№
16
Название детали
Кольцо уплотнительное
Заводской номер
Д18-055-А-01
Количество на модель
2
№
17
Название детали
Пробка
Заводской номер
КГ1/4-10кп.016
Количество на модель
2
№
18
Название детали
Пробка
Заводской номер
3-КГ3/8"10кп.019
Количество на модель
1
№
19
Название детали
Заглушка штуцера
Заводской номер
Р143-10-А1
Количество на модель
1
№
20
Название детали
Штуцер ввертный
Заводской номер
Штуцер 6
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М8-6gх25.88.35.016
Количество на модель
23
№
22
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
23
№
23
Название детали
Шайба ГОСТ
Заводской номер
8.01.08кп.019
Количество на модель
19
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Теплообменник | 260-1013010-02 | 1 | 1 | |||||
| 1 | Болт штуцера | 260.4-1013018 | 1 | 1 | 1 | |||
| 2 | прокладка | 260-1013002 | 1 | 1 | 2 | |||
| 3 | Крышка теплообменника | 260-1013011 | 1 | 1 | 3 | |||
| 4 | Скоба | 260-1013012 | 2 | 2 | 4 | |||
| 5 | Втулка | 260-1013013 | 1 | 1 | 5 | |||
| 6 | Фланец | 260-1013014 | 1 | 1 | 6 | |||
| 7 | прокладка | 260-1013015 | 1 | 1 | 7 | |||
| 8 | Фланец | 260-1013016 | 1 | 1 | 8 | |||
| 9 | Пробка | 260-1013019 | 1 | 1 | 9 | |||
| 10 | Сердцевина | 260-1013020-01 | 1 | 1 | 10 | |||
| 11 | Штифт | 260-1013024 | 2 | 2 | 11 | |||
| 12 | Болт | 260-1013028 | 4 | 4 | 12 | |||
| 13 | Пробка | 240-1003281 | 1 | 1 | 13 | |||
| 14 | прокладка | 501015598 | 1 | 1 | 14 | |||
| 15 | Прокладка | 36-1104788 | 1 | 1 | 15 | |||
| 16 | Кольцо | 020-025-30-2-4 | 4 | 4 | 16 | |||
| 17 | Кольцо уплотнительное | Д18-055-А-01 | 2 | 2 | 17 | |||
| 18 | Пробка | КГ1/4-10кп.016 | 2 | 2 | 18 | |||
| 19 | Пробка | 3-КГ3/8"10кп.019 | 1 | 1 | 19 | |||
| 20 | Заглушка штуцера | Р143-10-А1 | 1 | 1 | 20 | |||
| 21 | Штуцер ввертный | Штуцер 6 | 1 | 1 | 21 | |||
| 22 | Болт | М8-6gх25.88.35.016 | 23 | 23 | 22 | |||
| 23 | Шайба пружинная | 8.65Г.019 | 23 | 23 | 23 | |||
| 24 | Шайба ГОСТ | 8.01.08кп.019 | 19 | 19 | 24 |
