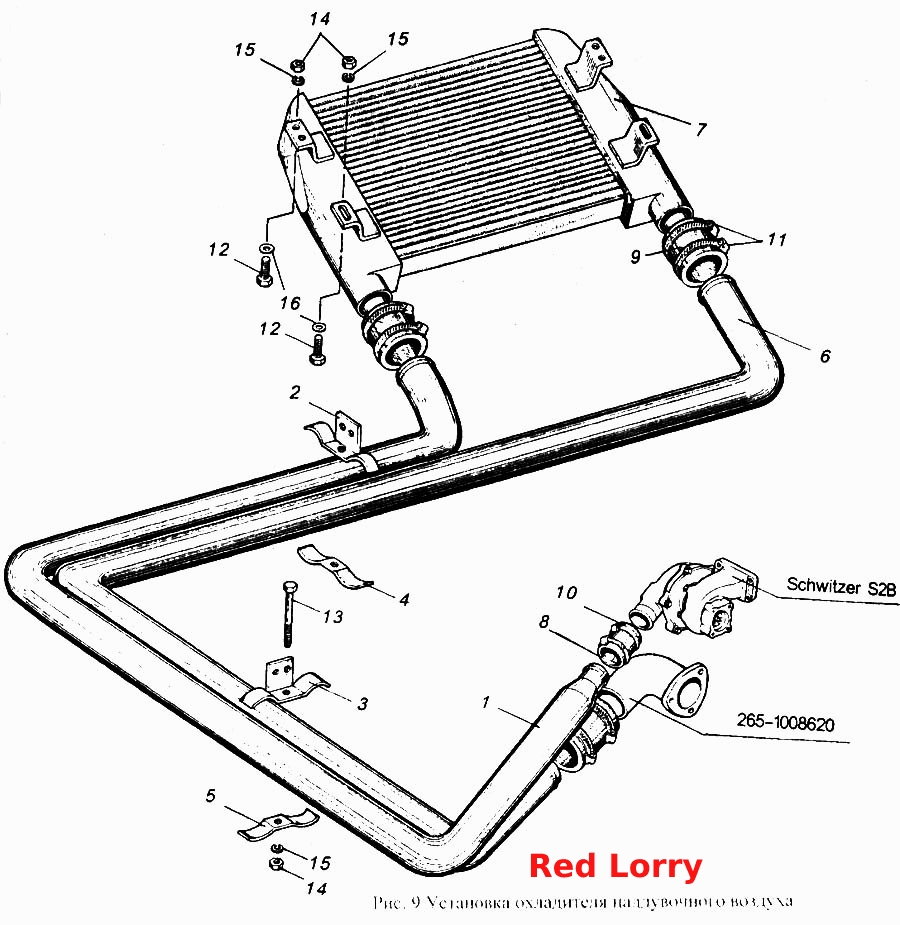

Установка охладителя наддувочного воздуха
100%
Название детали
Воздухопровод
Заводской номер
265-1008600
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
265-1008605
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
265-1008605-01
Количество на модель
1
№
3
Название детали
Скоба
Заводской номер
265-1008606
Количество на модель
1
№
4
Название детали
Скоба
Заводской номер
265-1008606-01
Количество на модель
1
№
5
Название детали
Воздухопровод
Заводской номер
265-1008610
Количество на модель
1
№
6
Название детали
Охладитель наддувочного воздуха
Заводской номер
260-1301010/250У.27.001-07
Количество на модель
1
№
7
Название детали
Рукав
Заводской номер
50Х61,5-16
Количество на модель
1
№
8
Название детали
Рукав- деталь
Заводской номер
76-87-120-0,2(2)
Количество на модель
3
№
9
Название детали
Хомут стяжной
Заводской номер
ХЧП10-02.019
Количество на модель
2
№
10
Название детали
Хомут
Заводской номер
ХЧП10-03.019
Количество на модель
6
№
11
Название детали
Болт
Заводской номер
М8-6gХ30.88.35.016
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
М8-6gХ75.88.35.016
Количество на модель
2
№
13
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
6
№
14
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
6
№
15
Название детали
Шайба ГОСТ
Заводской номер
8.01.08кп.019
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухопровод | 265-1008600 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 265-1008605 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 265-1008605-01 | 1 | 1 | 3 | |||
| 4 | Скоба | 265-1008606 | 1 | 1 | 4 | |||
| 5 | Скоба | 265-1008606-01 | 1 | 1 | 5 | |||
| 6 | Воздухопровод | 265-1008610 | 1 | 1 | 6 | |||
| 7 | Охладитель наддувочного воздуха | 260-1301010/250У.27.001-07 | 1 | 1 | 7 | |||
| 8 | Рукав | 50Х61,5-16 | 1 | 1 | 8 | |||
| 9 | Рукав- деталь | 76-87-120-0,2(2) | 3 | 3 | 9 | |||
| 10 | Хомут стяжной | ХЧП10-02.019 | 2 | 2 | 10 | |||
| 11 | Хомут | ХЧП10-03.019 | 6 | 6 | 11 | |||
| 12 | Болт | М8-6gХ30.88.35.016 | 4 | 4 | 12 | |||
| 13 | Болт | М8-6gХ75.88.35.016 | 2 | 2 | 13 | |||
| 14 | Гайка | М8-6Н.6.019 | 6 | 6 | 14 | |||
| 15 | Шайба пружинная | 8.65Г.019 | 6 | 6 | 15 | |||
| 16 | Шайба ГОСТ | 8.01.08кп.019 | 4 | 4 | 16 |
