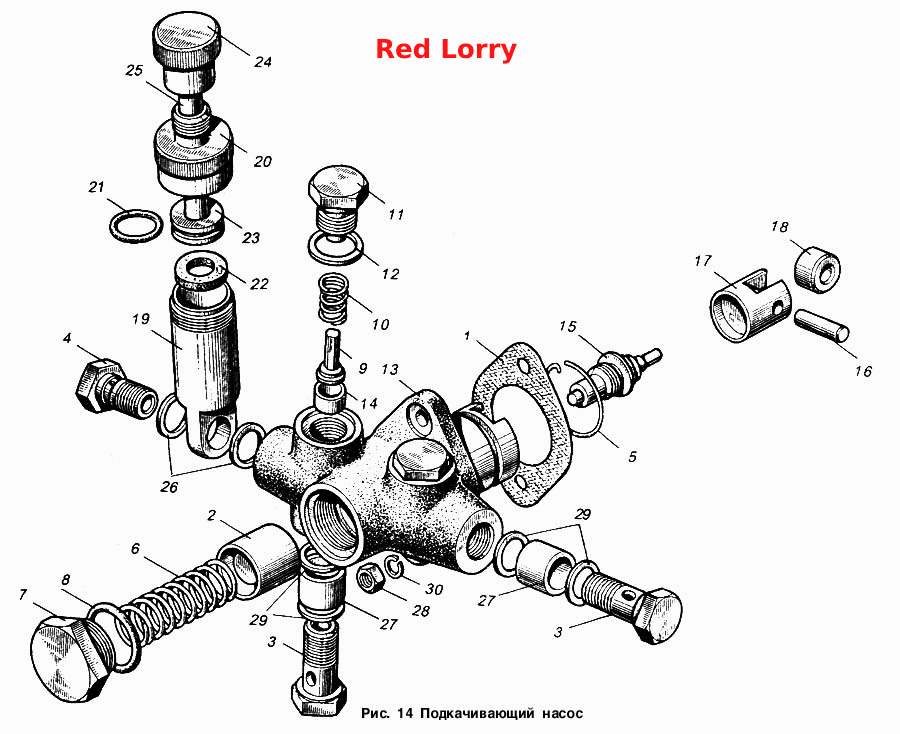

Подкачивающий насос
100%
Название детали
Прокладка
Заводской номер
21.1106009
Количество на модель
1
№
1
Название детали
Поршень
Заводской номер
21.1106011
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
21.1106012
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
21.1106013
Количество на модель
1
№
4
Название детали
Кольцо стопорное
Заводской номер
21.1106015
Количество на модель
1
№
5
Название детали
Пружина поршня
Заводской номер
21.1106016
Количество на модель
1
№
6
Название детали
Пробка пружины
Заводской номер
21.1106019-01
Количество на модель
1
№
7
Название детали
Кольцо уплотнительное
Заводской номер
21.1106021
Количество на модель
1
№
8
Название детали
Клапан
Заводской номер
21.1106022
Количество на модель
2
№
9
Название детали
Пружина клапана
Заводской номер
21.1106027
Количество на модель
2
№
10
Название детали
Пробка клапана
Заводской номер
21.1106031
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
21.1.106035
Количество на модель
2
№
12
Название детали
корпус
Заводской номер
21.1106094
Количество на модель
1
№
13
Название детали
Седло клапана
Заводской номер
21.1106095
Количество на модель
2
№
14
Название детали
Втулка штока
Заводской номер
21.1106310
Количество на модель
1
№
15
Название детали
Ось толкателя
Заводской номер
21.1106324
Количество на модель
1
№
16
Название детали
Толкатель
Заводской номер
21.1106326
Количество на модель
1
№
17
Название детали
Ролик
Заводской номер
21.1106328
Количество на модель
1
№
18
Название детали
Цилиндр насоса ручной прокачки
Заводской номер
21.1106356
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
21.1106358
Количество на модель
1
№
20
Название детали
Кольцо уплотнительное
Заводской номер
21.1106362
Количество на модель
1
№
21
Название детали
Кольцо уплотнительное
Заводской номер
21.1106365
Количество на модель
1
№
22
Название детали
Поршень
Заводской номер
21.1106376-10
Количество на модель
1
№
23
Название детали
Ручка
Заводской номер
21.1106381-20
Количество на модель
1
№
24
Название детали
Шток
Заводской номер
21.1106388-10
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
21.1111249
Количество на модель
2
№
26
Название детали
Заглушка
Заводской номер
21.1111378
Количество на модель
2
№
27
Название детали
Гайка М8-7Н
Заводской номер
21.1111389
Количество на модель
2
№
28
Название детали
Прокладка
Заводской номер
36-1104788-01
Количество на модель
4
№
29
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 21.1106009 | 1 | 1 | 1 | |||
| 2 | Поршень | 21.1106011 | 1 | 1 | 2 | |||
| 3 | Болт | 21.1106012 | 2 | 2 | 3 | |||
| 4 | Болт | 21.1106013 | 1 | 1 | 4 | |||
| 5 | Кольцо стопорное | 21.1106015 | 1 | 1 | 5 | |||
| 6 | Пружина поршня | 21.1106016 | 1 | 1 | 6 | |||
| 7 | Пробка пружины | 21.1106019-01 | 1 | 1 | 7 | |||
| 8 | Кольцо уплотнительное | 21.1106021 | 1 | 1 | 8 | |||
| 9 | Клапан | 21.1106022 | 2 | 2 | 9 | |||
| 10 | Пружина клапана | 21.1106027 | 2 | 2 | 10 | |||
| 11 | Пробка клапана | 21.1106031 | 2 | 2 | 11 | |||
| 12 | прокладка | 21.1.106035 | 2 | 2 | 12 | |||
| 13 | корпус | 21.1106094 | 1 | 1 | 13 | |||
| 14 | Седло клапана | 21.1106095 | 2 | 2 | 14 | |||
| 15 | Втулка штока | 21.1106310 | 1 | 1 | 15 | |||
| 16 | Ось толкателя | 21.1106324 | 1 | 1 | 16 | |||
| 17 | Толкатель | 21.1106326 | 1 | 1 | 17 | |||
| 18 | Ролик | 21.1106328 | 1 | 1 | 18 | |||
| 19 | Цилиндр насоса ручной прокачки | 21.1106356 | 1 | 1 | 19 | |||
| 20 | Крышка | 21.1106358 | 1 | 1 | 20 | |||
| 21 | Кольцо уплотнительное | 21.1106362 | 1 | 1 | 21 | |||
| 22 | Кольцо уплотнительное | 21.1106365 | 1 | 1 | 22 | |||
| 23 | Поршень | 21.1106376-10 | 1 | 1 | 23 | |||
| 24 | Ручка | 21.1106381-20 | 1 | 1 | 24 | |||
| 25 | Шток | 21.1106388-10 | 1 | 1 | 25 | |||
| 26 | Прокладка | 21.1111249 | 2 | 2 | 26 | |||
| 27 | Заглушка | 21.1111378 | 2 | 2 | 27 | |||
| 28 | Гайка М8-7Н | 21.1111389 | 2 | 2 | 28 | |||
| 29 | Прокладка | 36-1104788-01 | 4 | 4 | 29 | |||
| 30 | Шайба Г. | 8.65Г.05 | 2 | 2 | 30 |
