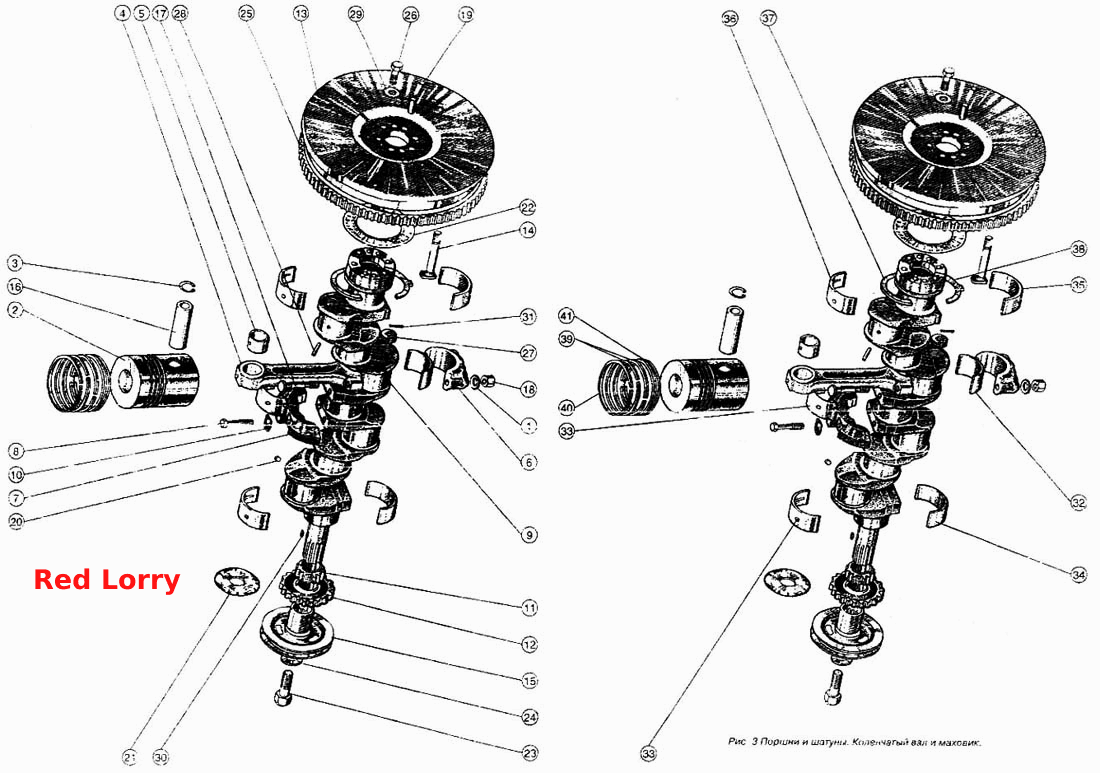

Поршни и шатуны. Коленчатый вал и маховик
100%
Название детали
Болт шатунный с гайкой
Заводской номер
50-1004026-А1
Количество на модель
8
№
Название детали
Шатун (1, 4-6, 13, 14)
Заводской номер
240-1004100
Количество на модель
1
№
Название детали
Маховик
Заводской номер
240-1005115-04
Количество на модель
1
№
Название детали
Комплект поршневых колец
Заводской номер
240-1004060-А
Количество на модель
1
№
Название детали
Комплект вкладышей шатунных
Заводской номер
А23.01-74-240Т
Количество на модель
1
№
Название детали
Комплект вкладышей коренных
Заводской номер
А23.01-81-240Т
Количество на модель
1
№
Название детали
Вал коленчатый с вкладышами в сборе
Заводской номер
240-1005010-А
Количество на модель
1
№
Название детали
Вал коленчатый в сборе
Заводской номер
240-1005015-Б
Количество на модель
1
№
Название детали
Шайба
Заводской номер
245-1004190
Количество на модель
8
№
1
Название детали
Поршень
Заводской номер
240-1004021-А4
Количество на модель
4
№
2
Название детали
Кольцо стопорное
Заводской номер
240-1004022
Количество на модель
8
№
3
Название детали
Шатун
Заводской номер
240-1004112
Количество на модель
4
№
4
Название детали
Втулка
Заводской номер
240-1004115-А
Количество на модель
4
№
5
Название детали
Крышка шатуна
Заводской номер
240-1004125
Количество на модель
4
№
6
Название детали
Противовес
Заводской номер
240-1005017
Количество на модель
4
№
7
Название детали
Болт крепления противовеса
Заводской номер
240-1005018
Количество на модель
8
№
8
Название детали
Вал коленчатый
Заводской номер
240-1005020-Б1
Количество на модель
1
№
9
Название детали
Стопорная пластина
Заводской номер
240-1005024
Количество на модель
8
№
10
Название детали
Шестерня
Заводской номер
240-1005030-А
Количество на модель
1
№
11
Название детали
Шестерня
Заводской номер
240-1005033
Количество на модель
1
№
12
Название детали
Маховик
Заводской номер
240-1005114-А
Количество на модель
1
№
13
Название детали
Палец
Заводской номер
240-1005122
Количество на модель
6
№
14
Название детали
Палец короткий
Заводской номер
240-1005122-Б
Количество на модель
6
№
14
Название детали
Шкив
Заводской номер
240-1005131-5
Количество на модель
1
№
15
Название детали
Палец поршневой
Заводской номер
50-1004042-А1
Количество на модель
4
№
16
Название детали
Болт шатунный
Заводской номер
50-1004182-А1
Количество на модель
8
№
17
Название детали
Орех
Заводской номер
50-1004188
Количество на модель
8
№
18
Название детали
Штифт
Заводской номер
50-1005019
Количество на модель
1
№
19
Название детали
Заглушка
Заводской номер
50-1005021-А
Количество на модель
5
№
20
Название детали
Маслоотражатель
Заводской номер
50-1005042
Количество на модель
1
№
21
Название детали
Маслоотражатель
Заводской номер
50-1005043
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
50-1005054
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
50-1005055-А-01
Количество на модель
1
№
24
Название детали
Венец маховика
Заводской номер
50-1005121-А
Количество на модель
1
№
25
Название детали
Болт крепления маховика
Заводской номер
50-1005127-А
Количество на модель
7
№
26
Название детали
Заглушка
Заводской номер
50-1005157-В
Количество на модель
4
№
27
Название детали
Трубка
Заводской номер
50-1005191-А
Количество на модель
4
№
28
Название детали
Шайба
Заводской номер
48-1002318
Количество на модель
7
№
29
Название детали
шпонка
Заводской номер
6х9
Количество на модель
2
№
30
Название детали
Шплинт
Заводской номер
4х22.019
Количество на модель
4
№
31
Название детали
Вкладыш
Заводской номер
А23.01-7403
Количество на модель
8
№
32
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8116
Количество на модель
4
№
33
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8117
Количество на модель
1
№
34
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8118
Количество на модель
1
№
35
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8119
Количество на модель
1
№
36
Название детали
Полукольцо
Заводской номер
А23.01-10401
Количество на модель
2
№
37
Название детали
Полукольцо
Заводской номер
А23.01-10403
Количество на модель
2
№
38
Название детали
Кольцо компрессионное
Заводской номер
А27.00.022-02
Количество на модель
8
№
39
Название детали
Кольцо компрессионное
Заводской номер
А27.01.02.129
Количество на модель
4
№
40
Название детали
Кольцо маслосъемное
Заводской номер
А27.11.70.000
Количество на модель
4
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт шатунный с гайкой | 50-1004026-А1 | 8 | 8 | |||||
| Шатун (1, 4-6, 13, 14) | 240-1004100 | 1 | 1 | |||||
| Маховик | 240-1005115-04 | 1 | 1 | |||||
| Комплект поршневых колец | 240-1004060-А | 1 | 1 | |||||
| Комплект вкладышей шатунных | А23.01-74-240Т | 1 | 1 | |||||
| Комплект вкладышей коренных | А23.01-81-240Т | 1 | 1 | |||||
| Вал коленчатый с вкладышами в сборе | 240-1005010-А | 1 | 1 | |||||
| Вал коленчатый в сборе | 240-1005015-Б | 1 | 1 | |||||
| 1 | Шайба | 245-1004190 | 8 | 8 | 1 | |||
| 2 | Поршень | 240-1004021-А4 | 4 | 4 | 2 | |||
| 3 | Кольцо стопорное | 240-1004022 | 8 | 8 | 3 | |||
| 4 | Шатун | 240-1004112 | 4 | 4 | 4 | |||
| 5 | Втулка | 240-1004115-А | 4 | 4 | 5 | |||
| 6 | Крышка шатуна | 240-1004125 | 4 | 4 | 6 | |||
| 7 | Противовес | 240-1005017 | 4 | 4 | 7 | |||
| 8 | Болт крепления противовеса | 240-1005018 | 8 | 8 | 8 | |||
| 9 | Вал коленчатый | 240-1005020-Б1 | 1 | 1 | 9 | |||
| 10 | Стопорная пластина | 240-1005024 | 8 | 8 | 10 | |||
| 11 | Шестерня | 240-1005030-А | 1 | 1 | 11 | |||
| 12 | Шестерня | 240-1005033 | 1 | 1 | 12 | |||
| 13 | Маховик | 240-1005114-А | 1 | 1 | 13 | |||
| 14 | Палец | 240-1005122 | 6 | 6 | 14 | |||
| 14 | Палец короткий | 240-1005122-Б | 6 | 6 | 14 | |||
| 15 | Шкив | 240-1005131-5 | 1 | 1 | 15 | |||
| 16 | Палец поршневой | 50-1004042-А1 | 4 | 4 | 16 | |||
| 17 | Болт шатунный | 50-1004182-А1 | 8 | 8 | 17 | |||
| 18 | Орех | 50-1004188 | 8 | 8 | 18 | |||
| 19 | Штифт | 50-1005019 | 1 | 1 | 19 | |||
| 20 | Заглушка | 50-1005021-А | 5 | 5 | 20 | |||
| 21 | Маслоотражатель | 50-1005042 | 1 | 1 | 21 | |||
| 22 | Маслоотражатель | 50-1005043 | 1 | 1 | 22 | |||
| 23 | Болт | 50-1005054 | 1 | 1 | 23 | |||
| 24 | Шайба | 50-1005055-А-01 | 1 | 1 | 24 | |||
| 25 | Венец маховика | 50-1005121-А | 1 | 1 | 25 | |||
| 26 | Болт крепления маховика | 50-1005127-А | 7 | 7 | 26 | |||
| 27 | Заглушка | 50-1005157-В | 4 | 4 | 27 | |||
| 28 | Трубка | 50-1005191-А | 4 | 4 | 28 | |||
| 29 | Шайба | 48-1002318 | 7 | 7 | 29 | |||
| 30 | шпонка | 6х9 | 2 | 2 | 30 | |||
| 31 | Шплинт | 4х22.019 | 4 | 4 | 31 | |||
| 32 | Вкладыш | А23.01-7403 | 8 | 8 | 32 | |||
| 33 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8116 | 4 | 4 | 33 | |||
| 34 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8117 | 1 | 1 | 34 | |||
| 35 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8118 | 1 | 1 | 35 | |||
| 36 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8119 | 1 | 1 | 36 | |||
| 37 | Полукольцо | А23.01-10401 | 2 | 2 | 37 | |||
| 38 | Полукольцо | А23.01-10403 | 2 | 2 | 38 | |||
| 39 | Кольцо компрессионное | А27.00.022-02 | 8 | 8 | 39 | |||
| 40 | Кольцо компрессионное | А27.01.02.129 | 4 | 4 | 40 | |||
| 41 | Кольцо маслосъемное | А27.11.70.000 | 4 | 4 | 41 |
