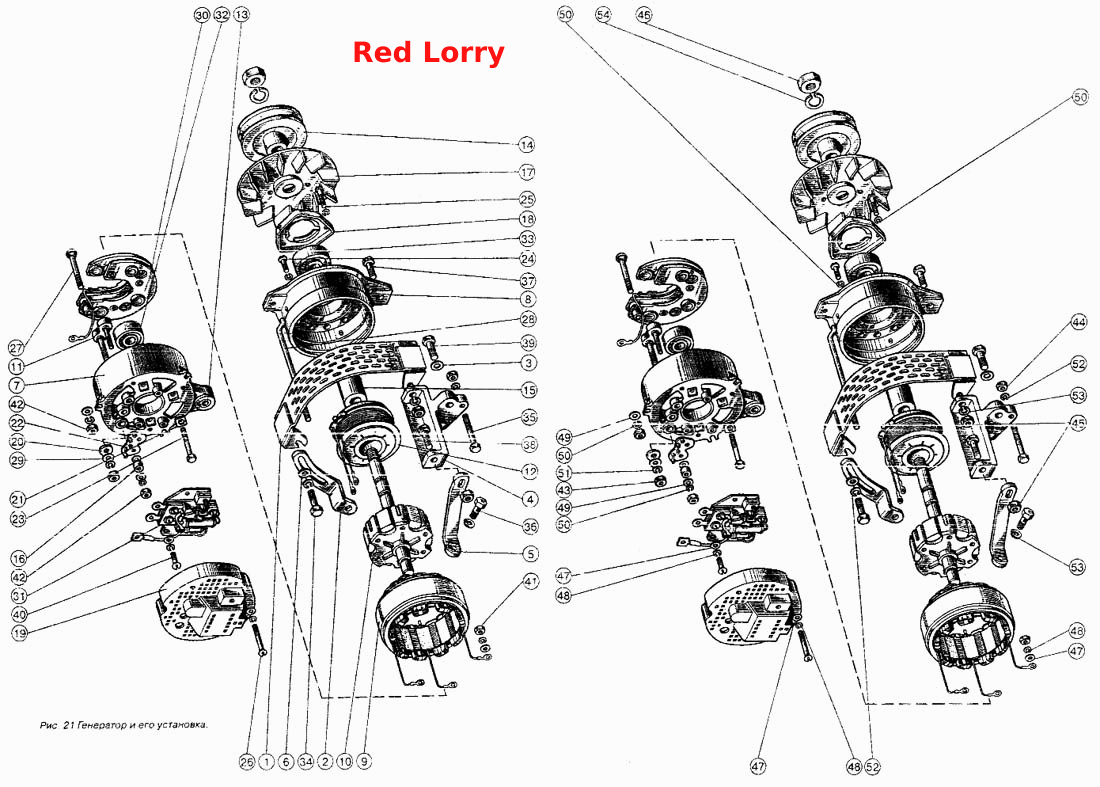

Генератор и его установка
100%
Название детали
Дизельный генератор D-
Заводской номер
Г464.3701000
Количество на модель
1
№
Название детали
Щит
Заводской номер
240-3701060-А
Количество на модель
1
№
1
Название детали
Щит
Заводской номер
240-3701060-Б
Количество на модель
1
№
1
Название детали
Планка
Заводской номер
240-3701063-02
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
245-3701069
Количество на модель
2
№
3
Название детали
Кронштейн генератора
Заводской номер
240-3701056-В-01
Количество на модель
1
№
4
Название детали
Растяжка
Заводской номер
240-3701068-Б
Количество на модель
1
№
5
Название детали
Упорная шайба
Заводской номер
50-1002073
Количество на модель
1
№
6
Название детали
Крышка задняя
Заводской номер
ИЖКС.301261.024
Количество на модель
1
№
7
Название детали
Крышка передняя
Заводской номер
ИЖКС.301261.035
Количество на модель
1
№
8
Название детали
Статор
Заводской номер
ИЖКС.684214.004
Количество на модель
1
№
9
Название детали
Ротор
Заводской номер
ИЖКС.684241.006
Количество на модель
1
№
10
Название детали
Панель выводов
Заводской номер
ИЖКС.685158.001
Количество на модель
1
№
11
Название детали
Катушка возбуждения
Заводской номер
ИЖКС.685442.035
Количество на модель
1
№
12
Название детали
Шлицевая втулка
Заводской номер
ИЖКС.711143.007
Количество на модель
1
№
13
Название детали
Шкив одноручьевой
Заводской номер
ИЖКС.712645.001
Количество на модель
1
№
14
Название детали
Втулка ротора
Заводской номер
ИЖКС.713141.039
Количество на модель
1
№
15
Название детали
Втулка распорная
Заводской номер
ИЖКС.713141.041
Количество на модель
1
№
16
Название детали
Вентилятор
Заводской номер
ИЖКС.723526.001
Количество на модель
1
№
17
Название детали
Крышка подшипника
Заводской номер
ИЖКС.725117.001
Количество на модель
1
№
18
Название детали
Крышка регулирующего устройства
Заводской номер
ИЖКС.725325.001
Количество на модель
1
№
19
Название детали
Шайба изоляционная
Заводской номер
ИЖКС.754152.003
Количество на модель
1
№
20
Название детали
Изолятор фазный
Заводской номер
ИЖКС.757513.003
Количество на модель
3
№
21
Название детали
Изолятор
Заводской номер
ИЖКС.757542.003
Количество на модель
1
№
22
Название детали
Болт Mx
Заводской номер
ИЖКС.758121.001
Количество на модель
3
№
23
Название детали
Винт Mx
Заводской номер
ИЖКС.758151.003
Количество на модель
2
№
24
Название детали
Винт Mx
Заводской номер
ИЖКС.758151.003-01
Количество на модель
3
№
25
Название детали
Винт Mx
Заводской номер
ИЖКС.758161.002
Количество на модель
3
№
26
Название детали
Болт Mx
Заводской номер
ИЖКС.758165.001
Количество на модель
1
№
27
Название детали
Болт стяжной
Заводской номер
ИЖКС.758191.001
Количество на модель
3
№
28
Название детали
Шайба
Заводской номер
ИЖКС.758491.032
Количество на модель
2
№
29
Название детали
Выпрямитель
Заводской номер
ЖГИК.435111.003
Количество на модель
1
№
30
Название детали
Регулирующее устройство
Заводской номер
ЖГИК.435315.002
Количество на модель
1
№
31
Название детали
Шарикоподшипник
Заводской номер
6-180502К1С9
Количество на модель
1
№
32
Название детали
Шарикоподшипник
Заводской номер
6-180603КС9
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М8-6gх20.88.35.019
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
М8-6gх100.88.35.019
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
М10-6gх20.88.35.019
Количество на модель
1
№
36
Название детали
Болт
Заводской номер
М10-6gх30.88.35.019
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
М10-6gх55.88.35.019
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
М12-6gх35.88.35.019
Количество на модель
2
№
39
Название детали
Винт
Заводской номер
М4-6gх16.36.016
Количество на модель
3
№
40
Название детали
Орех
Заводской номер
М4-6Н.5.016
Количество на модель
3
№
41
Название детали
Орехов М.Н.
Заводской номер
М5-6Н.5.019
Количество на модель
7
№
42
Название детали
Орех
Заводской номер
М6-6Н.5.019
Количество на модель
3
№
43
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
1
№
44
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
2
№
45
Название детали
Орех
Заводской номер
М16х1,5-6Н.5А.019
Количество на модель
1
№
46
Название детали
Шайба
Заводской номер
4.04.016
Количество на модель
9
№
47
Название детали
Шайба
Заводской номер
4Л.65Г.016
Количество на модель
9
№
48
Название детали
Шайба
Заводской номер
5.04.016
Количество на модель
7
№
49
Название детали
Шайба
Заводской номер
5Л.65Г.019
Количество на модель
12
№
50
Название детали
Шайба
Заводской номер
6Л.65Г.019
Количество на модель
3
№
51
Название детали
Шайба
Заводской номер
8.65Г.06
Количество на модель
2
№
52
Название детали
Шайба
Заводской номер
10.65Г.06
Количество на модель
2
№
53
Название детали
Шайба
Заводской номер
16Л.65Г.019
Количество на модель
1
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Дизельный генератор D- | Г464.3701000 | 1 | 1 | |||||
| 1 | Щит | 240-3701060-А | 1 | 1 | 1 | |||
| 1 | Щит | 240-3701060-Б | 1 | 1 | 1 | |||
| 2 | Планка | 240-3701063-02 | 1 | 1 | 2 | |||
| 3 | Шайба | 245-3701069 | 2 | 2 | 3 | |||
| 4 | Кронштейн генератора | 240-3701056-В-01 | 1 | 1 | 4 | |||
| 5 | Растяжка | 240-3701068-Б | 1 | 1 | 5 | |||
| 6 | Упорная шайба | 50-1002073 | 1 | 1 | 6 | |||
| 7 | Крышка задняя | ИЖКС.301261.024 | 1 | 1 | 7 | |||
| 8 | Крышка передняя | ИЖКС.301261.035 | 1 | 1 | 8 | |||
| 9 | Статор | ИЖКС.684214.004 | 1 | 1 | 9 | |||
| 10 | Ротор | ИЖКС.684241.006 | 1 | 1 | 10 | |||
| 11 | Панель выводов | ИЖКС.685158.001 | 1 | 1 | 11 | |||
| 12 | Катушка возбуждения | ИЖКС.685442.035 | 1 | 1 | 12 | |||
| 13 | Шлицевая втулка | ИЖКС.711143.007 | 1 | 1 | 13 | |||
| 14 | Шкив одноручьевой | ИЖКС.712645.001 | 1 | 1 | 14 | |||
| 15 | Втулка ротора | ИЖКС.713141.039 | 1 | 1 | 15 | |||
| 16 | Втулка распорная | ИЖКС.713141.041 | 1 | 1 | 16 | |||
| 17 | Вентилятор | ИЖКС.723526.001 | 1 | 1 | 17 | |||
| 18 | Крышка подшипника | ИЖКС.725117.001 | 1 | 1 | 18 | |||
| 19 | Крышка регулирующего устройства | ИЖКС.725325.001 | 1 | 1 | 19 | |||
| 20 | Шайба изоляционная | ИЖКС.754152.003 | 1 | 1 | 20 | |||
| 21 | Изолятор фазный | ИЖКС.757513.003 | 3 | 3 | 21 | |||
| 22 | Изолятор | ИЖКС.757542.003 | 1 | 1 | 22 | |||
| 23 | Болт Mx | ИЖКС.758121.001 | 3 | 3 | 23 | |||
| 24 | Винт Mx | ИЖКС.758151.003 | 2 | 2 | 24 | |||
| 25 | Винт Mx | ИЖКС.758151.003-01 | 3 | 3 | 25 | |||
| 26 | Винт Mx | ИЖКС.758161.002 | 3 | 3 | 26 | |||
| 27 | Болт Mx | ИЖКС.758165.001 | 1 | 1 | 27 | |||
| 28 | Болт стяжной | ИЖКС.758191.001 | 3 | 3 | 28 | |||
| 29 | Шайба | ИЖКС.758491.032 | 2 | 2 | 29 | |||
| 30 | Выпрямитель | ЖГИК.435111.003 | 1 | 1 | 30 | |||
| 31 | Регулирующее устройство | ЖГИК.435315.002 | 1 | 1 | 31 | |||
| 32 | Шарикоподшипник | 6-180502К1С9 | 1 | 1 | 32 | |||
| 33 | Шарикоподшипник | 6-180603КС9 | 1 | 1 | 33 | |||
| 34 | Болт | М8-6gх20.88.35.019 | 1 | 1 | 34 | |||
| 35 | Болт | М8-6gх100.88.35.019 | 1 | 1 | 35 | |||
| 36 | Болт | М10-6gх20.88.35.019 | 1 | 1 | 36 | |||
| 37 | Болт | М10-6gх30.88.35.019 | 1 | 1 | 37 | |||
| 38 | Болт | М10-6gх55.88.35.019 | 1 | 1 | 38 | |||
| 39 | Болт | М12-6gх35.88.35.019 | 2 | 2 | 39 | |||
| 40 | Винт | М4-6gх16.36.016 | 3 | 3 | 40 | |||
| 41 | Орех | М4-6Н.5.016 | 3 | 3 | 41 | |||
| 42 | Орехов М.Н. | М5-6Н.5.019 | 7 | 7 | 42 | |||
| 43 | Орех | М6-6Н.5.019 | 3 | 3 | 43 | |||
| 44 | Гайка | М8-6Н.6.019 | 1 | 1 | 44 | |||
| 45 | Гайка | М10-6Н.6.019 | 2 | 2 | 45 | |||
| 46 | Орех | М16х1,5-6Н.5А.019 | 1 | 1 | 46 | |||
| 47 | Шайба | 4.04.016 | 9 | 9 | 47 | |||
| 48 | Шайба | 4Л.65Г.016 | 9 | 9 | 48 | |||
| 49 | Шайба | 5.04.016 | 7 | 7 | 49 | |||
| 50 | Шайба | 5Л.65Г.019 | 12 | 12 | 50 | |||
| 51 | Шайба | 6Л.65Г.019 | 3 | 3 | 51 | |||
| 52 | Шайба | 8.65Г.06 | 2 | 2 | 52 | |||
| 53 | Шайба | 10.65Г.06 | 2 | 2 | 53 | |||
| 54 | Шайба | 16Л.65Г.019 | 1 | 1 | 54 |
