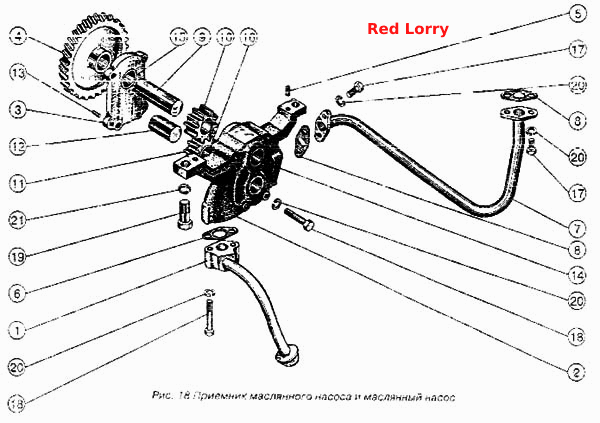

Приемник масляного насоса и масляный насос
100%
Название детали
Вал
Заводской номер
240-1403120-А
Количество на модель
1
№
Название детали
Корпус в сборе
Заводской номер
240-1403020
Количество на модель
1
№
Название детали
Крышка в сборе
Заводской номер
240-1403150
Количество на модель
1
№
Название детали
Насос масляный
Заводской номер
240-1403010
Количество на модель
1
№
Название детали
Шестерня масляного насоса ведомая
Заводской номер
50-1403110-Б
Количество на модель
1
№
Название детали
Маслоприемник
Заводской номер
240-1402010-А3
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
240-1403025
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
240-1403155
Количество на модель
1
№
3
Название детали
Шестерня привода
Заводской номер
240-1403228
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
240-1002044
Количество на модель
2
№
5
Название детали
Прокладка
Заводской номер
50-1402053
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
50-1403015-А
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
50-1403033
Количество на модель
2
№
8
Название детали
Валик
Заводской номер
50-1403052-В
Количество на модель
1
№
9
Название детали
Шестерня
Заводской номер
50-1403075-В
Количество на модель
1
№
10
Название детали
Шестерня
Заводской номер
50-1403115-Б
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
50-1403125-Б
Количество на модель
1
№
12
Название детали
Штифт
Заводской номер
50-1403233
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
А57.03.026-А
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
А57.03.027-А
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
А57.03.028-А
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М8-6gх20.88.35
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М8-6gх50.88.35
Количество на модель
6
№
18
Название детали
Болт
Заводской номер
М12-6gх30.88.35
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
8Т.65Г.06
Количество на модель
10
№
20
Название детали
Шайба
Заводской номер
120Т.65Г.06
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал | 240-1403120-А | 1 | 1 | |||||
| Корпус в сборе | 240-1403020 | 1 | 1 | |||||
| Крышка в сборе | 240-1403150 | 1 | 1 | |||||
| Насос масляный | 240-1403010 | 1 | 1 | |||||
| Шестерня масляного насоса ведомая | 50-1403110-Б | 1 | 1 | |||||
| 1 | Маслоприемник | 240-1402010-А3 | 1 | 1 | 1 | |||
| 2 | Корпус | 240-1403025 | 1 | 1 | 2 | |||
| 3 | Крышка | 240-1403155 | 1 | 1 | 3 | |||
| 4 | Шестерня привода | 240-1403228 | 1 | 1 | 4 | |||
| 5 | Штифт | 240-1002044 | 2 | 2 | 5 | |||
| 6 | Прокладка | 50-1402053 | 1 | 1 | 6 | |||
| 7 | Патрубок | 50-1403015-А | 1 | 1 | 7 | |||
| 8 | Прокладка | 50-1403033 | 2 | 2 | 8 | |||
| 9 | Валик | 50-1403052-В | 1 | 1 | 9 | |||
| 10 | Шестерня | 50-1403075-В | 1 | 1 | 10 | |||
| 11 | Шестерня | 50-1403115-Б | 1 | 1 | 11 | |||
| 12 | Палец | 50-1403125-Б | 1 | 1 | 12 | |||
| 13 | Штифт | 50-1403233 | 2 | 2 | 13 | |||
| 14 | Втулка | А57.03.026-А | 1 | 1 | 14 | |||
| 15 | Втулка | А57.03.027-А | 1 | 1 | 15 | |||
| 16 | Втулка | А57.03.028-А | 1 | 1 | 16 | |||
| 17 | Болт | М8-6gх20.88.35 | 4 | 4 | 17 | |||
| 18 | Болт | М8-6gх50.88.35 | 6 | 6 | 18 | |||
| 19 | Болт | М12-6gх30.88.35 | 2 | 2 | 19 | |||
| 20 | Шайба | 8Т.65Г.06 | 10 | 10 | 20 | |||
| 21 | Шайба | 120Т.65Г.06 | 2 | 2 | 21 |
