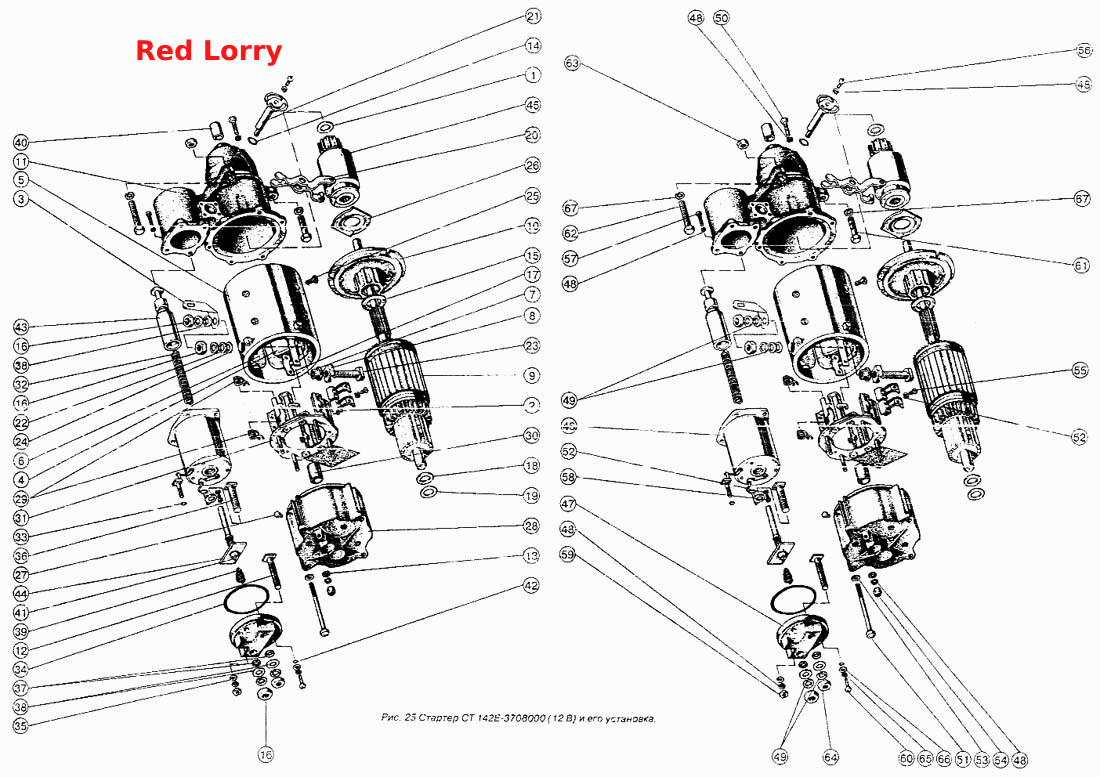

Стартер СТ142Е-3708000 (12В)и его установка
100%
Название детали
корпус
Заводской номер
СТ142Е-3708100
Количество на модель
1
№
Название детали
Крышка реле
Заводской номер
541.3708890
Количество на модель
1
№
Название детали
Крышка со стороны привода
Заводской номер
СТ142Е-3708400
Количество на модель
1
№
Название детали
Реле
Заводской номер
541.3708800
Количество на модель
1
№
Название детали
Упорная шайба
Заводской номер
СТ142Е-3708009
Количество на модель
1
№
1
Название детали
Кисть
Заводской номер
СТ142Е-3708060
Количество на модель
8
№
2
Название детали
Перемычка
Заводской номер
СТ142Е-3708091
Количество на модель
1
№
3
Название детали
Полюс
Заводской номер
СТ142Е-3708102
Количество на модель
4
№
4
Название детали
корпус
Заводской номер
СТ142Е-3708105
Количество на модель
1
№
5
Название детали
Катушки
Заводской номер
СТ142Е-3708110
Количество на модель
1
№
6
Название детали
Втулка изоляционная
Заводской номер
СТ142Е-3708115
Количество на модель
1
№
7
Название детали
Наконечник
Заводской номер
СТ142Е-3708137
Количество на модель
1
№
8
Название детали
Якорь
Заводской номер
СТ142Е-3708200
Количество на модель
1
№
9
Название детали
Держатель подшипника
Заводской номер
СТ142Е-3708270
Количество на модель
1
№
10
Название детали
Крышка со стороны привода
Заводской номер
СТ142Е-3708401
Количество на модель
1
№
11
Название детали
Болт контактный
Заводской номер
СТ142Е-3708832
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
СТ142-3708003
Количество на модель
4
№
13
Название детали
Кольцо уплотнительное
Заводской номер
СТ142-3708008
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
СТ142-3708011
Количество на модель
1
№
15
Название детали
Гайка М12
Заводской номер
СТ142-3708012
Количество на модель
2
№
16
Название детали
Пластина
Заводской номер
СТ142-3708014
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
СТ142-3708017
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
СТ142-3708018
Количество на модель
1
№
19
Название детали
Рычаг в сборе
Заводской номер
СТ142-3708020
Количество на модель
1
№
20
Название детали
Ось рычага в сборе
Заводской номер
СТ142-3708070-01
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
СТ142-3708106
Количество на модель
1
№
22
Название детали
Болт выводной
Заводской номер
СТ142-3708107
Количество на модель
1
№
23
Название детали
Шайба уплотнительная
Заводской номер
СТ142-3708108
Количество на модель
1
№
24
Название детали
Винт полюса
Заводской номер
СТ142-3708113
Количество на модель
8
№
25
Название детали
Пластина
Заводской номер
СТ142-3708265
Количество на модель
1
№
26
Название детали
Пробка
Заводской номер
СТ142-3708267
Количество на модель
1
№
27
Название детали
Крышка со стороны коллектора
Заводской номер
СТ142-3708300-10
Количество на модель
1
№
28
Название детали
Пружина
Заводской номер
СТ142-3708304
Количество на модель
8
№
29
Название детали
Вкладыш
Заводской номер
СТ142-3708305
Количество на модель
1
№
30
Название детали
Траверза
Заводской номер
СТ142-3708330
Количество на модель
1
№
31
Название детали
Пружина
Заводской номер
СТ142-3708804
Количество на модель
1
№
32
Название детали
Шайба уплотнительная
Заводской номер
СТ142-3708805
Количество на модель
1
№
33
Название детали
Кольцо уплотнительное
Заводской номер
СТ142-3708807
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
СТ142-3708808
Количество на модель
1
№
35
Название детали
Болт контактный
Заводской номер
СТ142-3708832
Количество на модель
1
№
36
Название детали
Шайба уплотнительная
Заводской номер
СТ142-3708833
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
СТ142-3708835
Количество на модель
4
№
38
Название детали
Пружина
Заводской номер
СТ222-3708867
Количество на модель
1
№
39
Название детали
Вкладыш
Заводской номер
СТ130-3708302
Количество на модель
1
№
40
Название детали
Регулировочная шайба
Заводской номер
СТ230-3708866
Количество на модель
3
№
41
Название детали
Кольцо уплотнительное
Заводской номер
СТ230А-3708893
Количество на модель
3
№
42
Название детали
Якорь
Заводской номер
54.3708811
Количество на модель
1
№
43
Название детали
Плунжер
Заводской номер
54.3708860
Количество на модель
1
№
44
Название детали
Привод
Заводской номер
541.3708600
Количество на модель
1
№
45
Название детали
Ярмо с катушкой
Заводской номер
541.3708840
Количество на модель
1
№
46
Название детали
Крышка реле
Заводской номер
541.3708891
Количество на модель
1
№
47
Название детали
Крышка реле
Заводской номер
541.3708891-01
Количество на модель
1
№
47
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
16
№
48
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
2
№
49
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
2
№
49
Название детали
Болт М6
Заводской номер
1/09026/21
Количество на модель
5
№
50
Название детали
Болт М6-6gх75
Заводской номер
1/10304/21
Количество на модель
4
№
51
Название детали
Шайба пружинная 5
Заводской номер
1/11954/70
Количество на модель
9
№
52
Название детали
Шайба зубчатая 6х12
Заводской номер
1/26053/71
Количество на модель
4
№
53
Название детали
Гайка самоконтрящаяся МН
Заводской номер
1/25742/11
Количество на модель
4
№
54
Название детали
Винт М5-6gх10
Заводской номер
1/32739/01
Количество на модель
8
№
55
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
2
№
56
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
4
№
57
Название детали
Винт Mx
Заводской номер
1/32736/01
Количество на модель
1
№
58
Название детали
Гайка ЭМ
Заводской номер
1/58.962/11
Количество на модель
1
№
59
Название детали
Винт B
Заводской номер
М5-6gх14,5.8.016
Количество на модель
3
№
60
Название детали
Болт
Заводской номер
М12-6gх30.88.35.019
Количество на модель
2
№
61
Название детали
Болт
Заводской номер
М12-6gх45.88.35019
Количество на модель
1
№
62
Название детали
Орех
Заводской номер
М10-6Н.6.016
Количество на модель
1
№
63
Название детали
Гайка
Заводской номер
М12-6Н.6.019
Количество на модель
1
№
64
Название детали
Шайба
Заводской номер
5.01.016
Количество на модель
3
№
65
Название детали
Шайба
Заводской номер
5Л65Г.016
Количество на модель
3
№
66
Название детали
Шайба
Заводской номер
12.65Г.06
Количество на модель
1
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| корпус | СТ142Е-3708100 | 1 | 1 | |||||
| Крышка реле | 541.3708890 | 1 | 1 | |||||
| Крышка со стороны привода | СТ142Е-3708400 | 1 | 1 | |||||
| Реле | 541.3708800 | 1 | 1 | |||||
| 1 | Упорная шайба | СТ142Е-3708009 | 1 | 1 | 1 | |||
| 2 | Кисть | СТ142Е-3708060 | 8 | 8 | 2 | |||
| 3 | Перемычка | СТ142Е-3708091 | 1 | 1 | 3 | |||
| 4 | Полюс | СТ142Е-3708102 | 4 | 4 | 4 | |||
| 5 | корпус | СТ142Е-3708105 | 1 | 1 | 5 | |||
| 6 | Катушки | СТ142Е-3708110 | 1 | 1 | 6 | |||
| 7 | Втулка изоляционная | СТ142Е-3708115 | 1 | 1 | 7 | |||
| 8 | Наконечник | СТ142Е-3708137 | 1 | 1 | 8 | |||
| 9 | Якорь | СТ142Е-3708200 | 1 | 1 | 9 | |||
| 10 | Держатель подшипника | СТ142Е-3708270 | 1 | 1 | 10 | |||
| 11 | Крышка со стороны привода | СТ142Е-3708401 | 1 | 1 | 11 | |||
| 12 | Болт контактный | СТ142Е-3708832 | 1 | 1 | 12 | |||
| 13 | Шайба | СТ142-3708003 | 4 | 4 | 13 | |||
| 14 | Кольцо уплотнительное | СТ142-3708008 | 1 | 1 | 14 | |||
| 15 | Шайба | СТ142-3708011 | 1 | 1 | 15 | |||
| 16 | Гайка М12 | СТ142-3708012 | 2 | 2 | 16 | |||
| 17 | Пластина | СТ142-3708014 | 2 | 2 | 17 | |||
| 18 | Шайба | СТ142-3708017 | 1 | 1 | 18 | |||
| 19 | Шайба | СТ142-3708018 | 1 | 1 | 19 | |||
| 20 | Рычаг в сборе | СТ142-3708020 | 1 | 1 | 20 | |||
| 21 | Ось рычага в сборе | СТ142-3708070-01 | 1 | 1 | 21 | |||
| 22 | Шайба | СТ142-3708106 | 1 | 1 | 22 | |||
| 23 | Болт выводной | СТ142-3708107 | 1 | 1 | 23 | |||
| 24 | Шайба уплотнительная | СТ142-3708108 | 1 | 1 | 24 | |||
| 25 | Винт полюса | СТ142-3708113 | 8 | 8 | 25 | |||
| 26 | Пластина | СТ142-3708265 | 1 | 1 | 26 | |||
| 27 | Пробка | СТ142-3708267 | 1 | 1 | 27 | |||
| 28 | Крышка со стороны коллектора | СТ142-3708300-10 | 1 | 1 | 28 | |||
| 29 | Пружина | СТ142-3708304 | 8 | 8 | 29 | |||
| 30 | Вкладыш | СТ142-3708305 | 1 | 1 | 30 | |||
| 31 | Траверза | СТ142-3708330 | 1 | 1 | 31 | |||
| 32 | Пружина | СТ142-3708804 | 1 | 1 | 32 | |||
| 33 | Шайба уплотнительная | СТ142-3708805 | 1 | 1 | 33 | |||
| 34 | Кольцо уплотнительное | СТ142-3708807 | 1 | 1 | 34 | |||
| 35 | Шайба | СТ142-3708808 | 1 | 1 | 35 | |||
| 36 | Болт контактный | СТ142-3708832 | 1 | 1 | 36 | |||
| 37 | Шайба уплотнительная | СТ142-3708833 | 2 | 2 | 37 | |||
| 38 | Шайба | СТ142-3708835 | 4 | 4 | 38 | |||
| 39 | Пружина | СТ222-3708867 | 1 | 1 | 39 | |||
| 40 | Вкладыш | СТ130-3708302 | 1 | 1 | 40 | |||
| 41 | Регулировочная шайба | СТ230-3708866 | 3 | 3 | 41 | |||
| 42 | Кольцо уплотнительное | СТ230А-3708893 | 3 | 3 | 42 | |||
| 43 | Якорь | 54.3708811 | 1 | 1 | 43 | |||
| 44 | Плунжер | 54.3708860 | 1 | 1 | 44 | |||
| 45 | Привод | 541.3708600 | 1 | 1 | 45 | |||
| 46 | Ярмо с катушкой | 541.3708840 | 1 | 1 | 46 | |||
| 47 | Крышка реле | 541.3708891 | 1 | 1 | 47 | |||
| 47 | Крышка реле | 541.3708891-01 | 1 | 1 | 47 | |||
| 48 | Шайба пружинная 6 | 1/05164/70 | 16 | 16 | 48 | |||
| 49 | Шайба пружинная 12 | 1/05170/70 | 2 | 2 | 49 | |||
| 49 | Шайба 12 пружинная | 1/05170/73 | 2 | 2 | 49 | |||
| 50 | Болт М6 | 1/09026/21 | 5 | 5 | 50 | |||
| 51 | Болт М6-6gх75 | 1/10304/21 | 4 | 4 | 51 | |||
| 52 | Шайба пружинная 5 | 1/11954/70 | 9 | 9 | 52 | |||
| 53 | Шайба зубчатая 6х12 | 1/26053/71 | 4 | 4 | 53 | |||
| 54 | Гайка самоконтрящаяся МН | 1/25742/11 | 4 | 4 | 54 | |||
| 55 | Винт М5-6gх10 | 1/32739/01 | 8 | 8 | 55 | |||
| 56 | Винт | 1/32760/01 | 2 | 2 | 56 | |||
| 57 | Винт М- х | 1/32764/01 | 4 | 4 | 57 | |||
| 58 | Винт Mx | 1/32736/01 | 1 | 1 | 58 | |||
| 59 | Гайка ЭМ | 1/58.962/11 | 1 | 1 | 59 | |||
| 60 | Винт B | М5-6gх14,5.8.016 | 3 | 3 | 60 | |||
| 61 | Болт | М12-6gх30.88.35.019 | 2 | 2 | 61 | |||
| 62 | Болт | М12-6gх45.88.35019 | 1 | 1 | 62 | |||
| 63 | Орех | М10-6Н.6.016 | 1 | 1 | 63 | |||
| 64 | Гайка | М12-6Н.6.019 | 1 | 1 | 64 | |||
| 65 | Шайба | 5.01.016 | 3 | 3 | 65 | |||
| 66 | Шайба | 5Л65Г.016 | 3 | 3 | 66 | |||
| 67 | Шайба | 12.65Г.06 | 1 | 1 | 67 |
