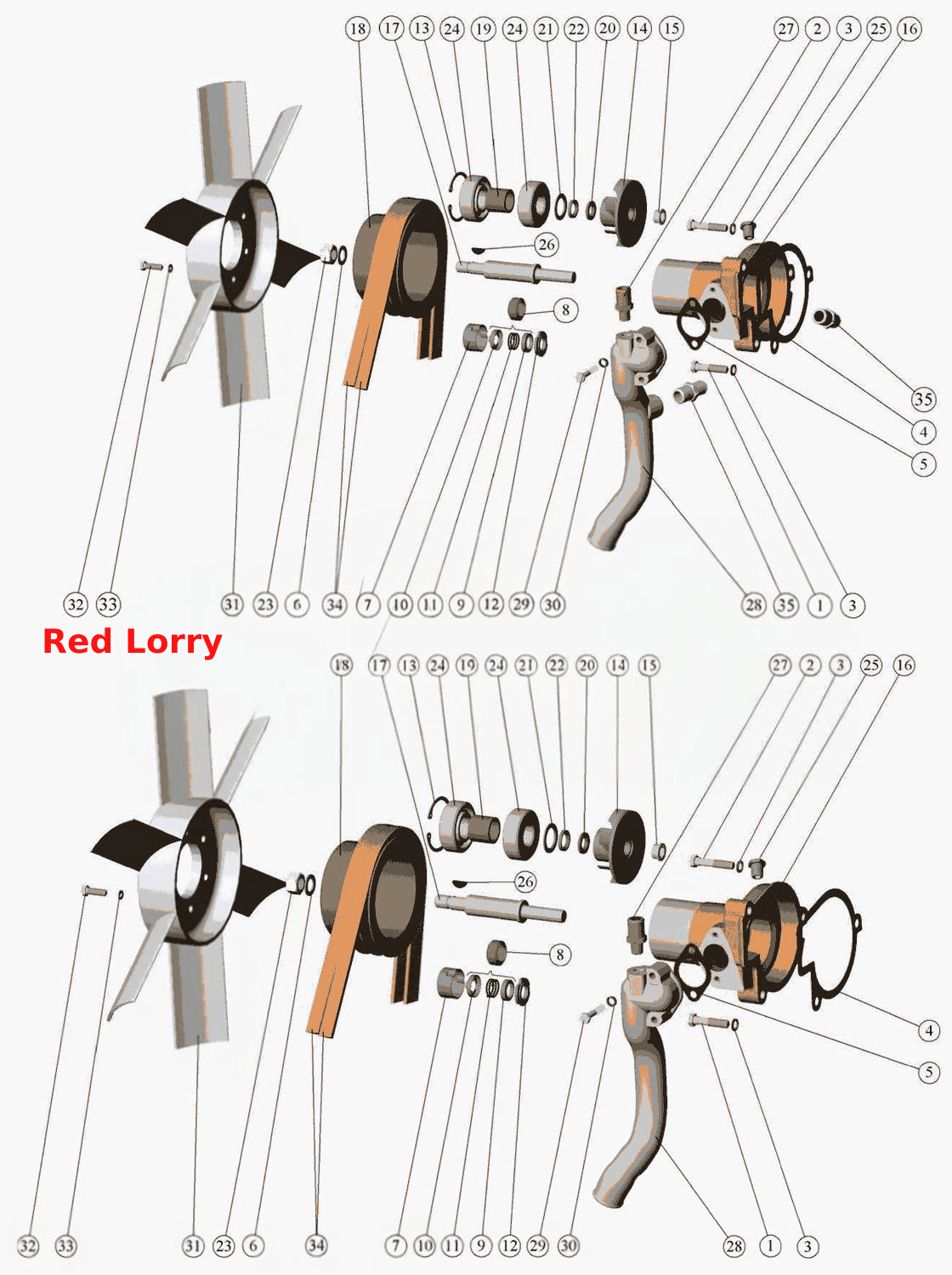

Установка водяного насоса. Установка вентилятора
100%
Название детали
Установка водяного насоса
Заводской номер
245-1307000-10
Количество на модель
№
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
245-1307060-01
Количество на модель
1
№
Название детали
Установка вентилятора
Заводской номер
245-1308000-Е-01
Количество на модель
№
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
245-1307060-02
Количество на модель
1
№
Название детали
Сальник водяного насоса
Заводской номер
240-1307030
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307010-А1
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307010-А1-06
Количество на модель
1
№
Название детали
Водяной насос
Заводской номер
245-1307012-А1
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307012-А1-10
Количество на модель
1
№
Название детали
Установка водяного насоса
Заводской номер
245-1307000
Количество на модель
№
Название детали
Болт
Заводской номер
М10-6gХ45.88.35.016
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М10-6gХ50.88.35.016
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
1065Г06
Количество на модель
3
№
3
Название детали
Прокладка
Заводской номер
50-1307048-Б
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
50-1307049-А
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
50-1005161
Количество на модель
1
№
6
Название детали
Обойма
Заводской номер
240-1307032
Количество на модель
1
№
7
Название детали
Манжета
Заводской номер
240-1307040
Количество на модель
1
№
8
Название детали
Манжета
Заводской номер
240-1307038-Б
Количество на модель
1
№
8
Название детали
Каркас внутренний
Заводской номер
240-1307042
Количество на модель
1
№
9
Название детали
Каркас наружный
Заводской номер
240-1307046
Количество на модель
1
№
10
Название детали
Каркас наружный
Заводской номер
2101-1307037
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
01-1328
Количество на модель
1
№
12
Название детали
Кольцо стопорное
Заводской номер
240-1307064
Количество на модель
1
№
13
Название детали
Крыльчатка
Заводской номер
240-1307074-В
Количество на модель
1
№
14
Название детали
Заглушка
Заводской номер
240-1307075
Количество на модель
1
№
15
Название детали
Корпус водяного насоса
Заводской номер
245-1307025-А
Количество на модель
1
№
16
Название детали
Корпус водяного насоса
Заводской номер
245-1307025-А-01
Количество на модель
1
№
16
Название детали
ВАЛ
Заводской номер
245-1307052-Г
Количество на модель
1
№
17
Название детали
Шкив
Заводской номер
245-1307162
Количество на модель
1
№
18
Название детали
Шкив водяного насоса
Заводской номер
245-1307166
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
245-1307084-Б
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
245-1307084
Количество на модель
1
№
19
Название детали
Кольцо упорное
Заводской номер
245-1307094
Количество на модель
1
№
20
Название детали
Кольцо упорное
Заводской номер
260-1307169
Количество на модель
1
№
21
Название детали
Кольцо уплотнительное
Заводской номер
260-1307171
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
М16Х1,5-6Н.6.016
Количество на модель
1
№
23
Название детали
Подшипник шариковый
Заводской номер
1160305
Количество на модель
2
№
24
Название детали
Пробка
Заводской номер
А12.016
Количество на модель
1
№
25
Название детали
шпонка
Заводской номер
Шпонка5Х7,5
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
245-1306027
Количество на модель
1
№
27
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
50-1307044-Б
Количество на модель
1
№
28
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
50-1307044-В
Количество на модель
1
№
28
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
50-1307044-Б-01
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М8-6gХ45.88.35.016
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
50-1401067
Количество на модель
2
№
30
Название детали
Вентилятор
Заводской номер
245-1308010-А
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
М8-6gХ25.88.35.016
Количество на модель
6
№
32
Название детали
Шайба
Заводской номер
865Г06
Количество на модель
6
№
33
Название детали
Ремень
Заводской номер
2КЛ.I-11Х10-1250
Количество на модель
2
№
34
Название детали
Ремень
Заводской номер
AVX13-1250
Количество на модель
2
№
34
Название детали
Ремень
Заводской номер
SPA-1250
Количество на модель
2
№
34
Название детали
Штуцер
Заводской номер
245-1306031
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка водяного насоса | 245-1307000-10 | |||||||
| ПАТРУБОК ВОДЯНОГО НАСОСА | 245-1307060-01 | 1 | 1 | |||||
| Установка вентилятора | 245-1308000-Е-01 | |||||||
| ПАТРУБОК ВОДЯНОГО НАСОСА | 245-1307060-02 | 1 | 1 | |||||
| Сальник водяного насоса | 240-1307030 | 1 | 1 | |||||
| Насос водяной | 245-1307010-А1 | 1 | 1 | |||||
| Насос водяной | 245-1307010-А1-06 | 1 | 1 | |||||
| Водяной насос | 245-1307012-А1 | 1 | 1 | |||||
| Насос водяной | 245-1307012-А1-10 | 1 | 1 | |||||
| Установка водяного насоса | 245-1307000 | |||||||
| 1 | Болт | М10-6gХ45.88.35.016 | 2 | 2 | 1 | |||
| 2 | Болт | М10-6gХ50.88.35.016 | 1 | 1 | 2 | |||
| 3 | Шайба | 1065Г06 | 3 | 3 | 3 | |||
| 4 | Прокладка | 50-1307048-Б | 1 | 1 | 4 | |||
| 5 | Прокладка | 50-1307049-А | 1 | 1 | 5 | |||
| 6 | Шайба | 50-1005161 | 1 | 1 | 6 | |||
| 7 | Обойма | 240-1307032 | 1 | 1 | 7 | |||
| 8 | Манжета | 240-1307040 | 1 | 1 | 8 | |||
| 8 | Манжета | 240-1307038-Б | 1 | 1 | 8 | |||
| 9 | Каркас внутренний | 240-1307042 | 1 | 1 | 9 | |||
| 10 | Каркас наружный | 240-1307046 | 1 | 1 | 10 | |||
| 11 | Каркас наружный | 2101-1307037 | 1 | 1 | 11 | |||
| 12 | Кольцо | 01-1328 | 1 | 1 | 12 | |||
| 13 | Кольцо стопорное | 240-1307064 | 1 | 1 | 13 | |||
| 14 | Крыльчатка | 240-1307074-В | 1 | 1 | 14 | |||
| 15 | Заглушка | 240-1307075 | 1 | 1 | 15 | |||
| 16 | Корпус водяного насоса | 245-1307025-А | 1 | 1 | 16 | |||
| 16 | Корпус водяного насоса | 245-1307025-А-01 | 1 | 1 | 16 | |||
| 17 | ВАЛ | 245-1307052-Г | 1 | 1 | 17 | |||
| 18 | Шкив | 245-1307162 | 1 | 1 | 18 | |||
| 18 | Шкив водяного насоса | 245-1307166 | 1 | 1 | 18 | |||
| 19 | Втулка | 245-1307084-Б | 1 | 1 | 19 | |||
| 19 | Втулка | 245-1307084 | 1 | 1 | 19 | |||
| 20 | Кольцо упорное | 245-1307094 | 1 | 1 | 20 | |||
| 21 | Кольцо упорное | 260-1307169 | 1 | 1 | 21 | |||
| 22 | Кольцо уплотнительное | 260-1307171 | 1 | 1 | 22 | |||
| 23 | Орех | М16Х1,5-6Н.6.016 | 1 | 1 | 23 | |||
| 24 | Подшипник шариковый | 1160305 | 2 | 2 | 24 | |||
| 25 | Пробка | А12.016 | 1 | 1 | 25 | |||
| 26 | шпонка | Шпонка5Х7,5 | 1 | 1 | 26 | |||
| 27 | Штуцер | 245-1306027 | 1 | 1 | 27 | |||
| 28 | ПАТРУБОК ВОДЯНОГО НАСОСА | 50-1307044-Б | 1 | 1 | 28 | |||
| 28 | ПАТРУБОК ВОДЯНОГО НАСОСА | 50-1307044-В | 1 | 1 | 28 | |||
| 28 | ПАТРУБОК ВОДЯНОГО НАСОСА | 50-1307044-Б-01 | 1 | 1 | 28 | |||
| 29 | Болт | М8-6gХ45.88.35.016 | 2 | 2 | 29 | |||
| 30 | Шайба | 50-1401067 | 2 | 2 | 30 | |||
| 31 | Вентилятор | 245-1308010-А | 1 | 1 | 31 | |||
| 32 | Болт | М8-6gХ25.88.35.016 | 6 | 6 | 32 | |||
| 33 | Шайба | 865Г06 | 6 | 6 | 33 | |||
| 34 | Ремень | 2КЛ.I-11Х10-1250 | 2 | 2 | 34 | |||
| 34 | Ремень | AVX13-1250 | 2 | 2 | 34 | |||
| 34 | Ремень | SPA-1250 | 2 | 2 | 34 | |||
| 35 | Штуцер | 245-1306031 | 2 | 2 | 35 |
