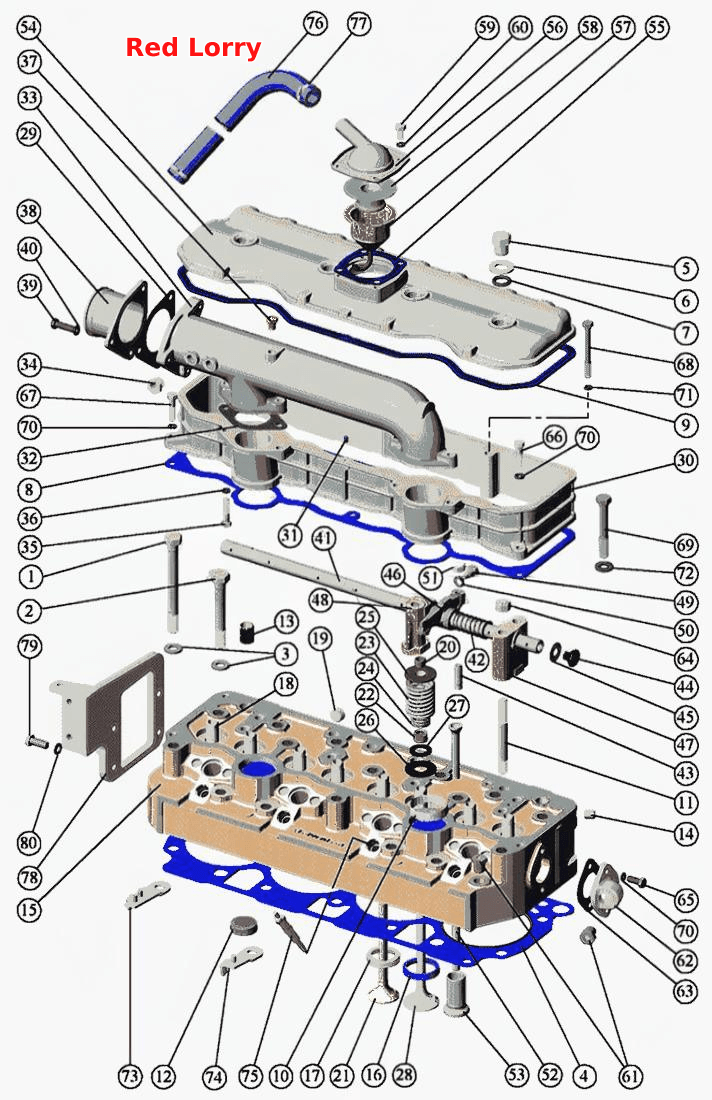

Установка головки цилиндра и впускного тракта
100%
Название детали
Установка головки цилиндров и впускного тракта
Заводской номер
245-1003010-Б1-19
Количество на модель
№
Название детали
Установка трубы сапуна
Заводской номер
245-1014470
Количество на модель
№
Название детали
Механизм коромысел
Заводской номер
240-1007100-Б1
Количество на модель
1
№
Название детали
Хомут стяжной
Заводской номер
ХС-26.019
Количество на модель
1
№
Название детали
Крышка головки цилиндров
Заводской номер
245-1003030-Г1-02
Количество на модель
1
№
Название детали
Головка цилиндра
Заводской номер
245-1003013-Б1
Количество на модель
№
Название детали
Головка цилиндра
Заводской номер
245-1003011-Б1
Количество на модель
№
Название детали
Болт
Заводской номер
240-1002047
Количество на модель
12
№
1
Название детали
Болт
Заводской номер
240-1002047-01
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
48-1002318
Количество на модель
16
№
3
Название детали
Прокладка головки цилиндров
Заводской номер
50-1003070-А5
Количество на модель
1
№
4
Название детали
Гайка колпака
Заводской номер
50-1003104-А
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
50-1003106
Количество на модель
4
№
6
Название детали
Кольцо
Заводской номер
50-1003107-А
Количество на модель
4
№
7
Название детали
Прокладка
Заводской номер
240-1003108
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
240-1003109
Количество на модель
1
№
9
Название детали
Стакан
Заводской номер
50-1003103-А
Количество на модель
2
№
10
Название детали
ШПИЛЬКА СТОЙКИ
Заводской номер
240-1003112
Количество на модель
4
№
11
Название детали
Заглушка
Заводской номер
240-1003027
Количество на модель
5
№
12
Название детали
Втулка
Заводской номер
240-1003029
Количество на модель
6
№
13
Название детали
Заглушка
Заводской номер
240-1003037
Количество на модель
1
№
14
Название детали
Головка цилиндра
Заводской номер
245-1003015-Б1
Количество на модель
1
№
15
Название детали
Седло впускного клапана
Заводской номер
245-1003018-Б1
Количество на модель
4
№
16
Название детали
Седло клапана выпускного
Заводской номер
245-1003019-Б1
Количество на модель
4
№
17
Название детали
Втулка направляющая клапана
Заводской номер
245-1007032
Количество на модель
8
№
18
Название детали
Заглушка
Заводской номер
Д02-003-А
Количество на модель
4
№
19
Название детали
Сухарь клапана
Заводской номер
50-1007053-А2
Количество на модель
16
№
20
Название детали
Сухарь клапана
Заводской номер
50-1007053-А1
Количество на модель
16
№
20
Название детали
Клапан выпускной
Заводской номер
240-1007015-Б6
Количество на модель
4
№
21
Название детали
Клапан выпускной
Заводской номер
240-1007015-Б9
Количество на модель
4
№
21
Название детали
Клапан выпускной
Заводской номер
240-1007015-Б7
Количество на модель
4
№
21
Название детали
Манжета уплотнительная клапана
Заводской номер
240-1007020-Б
Количество на модель
8
№
22
Название детали
Внешняя пружина клапана
Заводской номер
240-1007045
Количество на модель
8
№
23
Название детали
Пружина клапана внутренняя
Заводской номер
240-1007046
Количество на модель
8
№
24
Название детали
Тарелка
Заводской номер
240-1007048
Количество на модель
8
№
25
Название детали
Шайба
Заводской номер
240-1007054
Количество на модель
8
№
26
Название детали
Шайба
Заводской номер
240-1007055
Количество на модель
8
№
27
Название детали
Клапан впускной
Заводской номер
245-1007014
Количество на модель
4
№
28
Название детали
Клапан впускной
Заводской номер
260-1007014-А1
Количество на модель
4
№
28
Название детали
Клапан впускной
Заводской номер
260-1007014-А
Количество на модель
4
№
28
Название детали
Клапан впускной
Заводской номер
260-1007014
Количество на модель
4
№
28
Название детали
Прокладка
Заводской номер
240-1003264-А
Количество на модель
1
№
29
Название детали
Крышка головки цилиндров
Заводской номер
240-1003032-А
Количество на модель
1
№
30
Название детали
Штифт
Заводской номер
2.5Х10
Количество на модель
2
№
31
Название детали
Прокладка
Заводской номер
240-1003031
Количество на модель
2
№
32
Название детали
Коллектор впускной
Заводской номер
245-1003033-Г1
Количество на модель
1
№
33
Название детали
Футорка
Заводской номер
245-1003037
Количество на модель
2
№
34
Название детали
Болт
Заводской номер
М8-6gХ35.88.35.016
Количество на модель
4
№
35
Название детали
Шайба
Заводской номер
865Г06
Количество на модель
4
№
36
Название детали
Пробка
Заводской номер
КГ1/8.А12.016
Количество на модель
1
№
37
Название детали
Патрубок
Заводской номер
245-1003270-В
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
М8-6gХ30.88.35.016
Количество на модель
3
№
39
Название детали
Ось коромысел
Заводской номер
50-1007102-А1
Количество на модель
1
№
41
Название детали
Пружина оси коромысел
Заводской номер
50-1007103-А2
Количество на модель
3
№
42
Название детали
Пружина оси коромысел
Заводской номер
50-1007103-А1
Количество на модель
3
№
42
Название детали
Пружина оси коромысел
Заводской номер
50-1007103-А
Количество на модель
3
№
42
Название детали
Винт регулировочный
Заводской номер
50-1007175-Б1
Количество на модель
8
№
43
Название детали
Пробка оси коромысел
Заводской номер
50-1007182
Количество на модель
2
№
44
Название детали
Шайба пробки
Заводской номер
50-1007183
Количество на модель
2
№
45
Название детали
Коромысло клапана со втулками
Заводской номер
50-1007212-А3
Количество на модель
8
№
46
Название детали
Коромысло клапана со втулкой
Заводской номер
50-1007212-А4
Количество на модель
8
№
46
Название детали
Стойка оси коромысел крайняя
Заводской номер
240-1007151-Б
Количество на модель
1
№
47
Название детали
Стойка оси коромысел крайняя
Заводской номер
240-1007151-Б-01
Количество на модель
1
№
47
Название детали
Стойка оси коромысел средняя
Заводской номер
240-1007152-Б-01
Количество на модель
1
№
48
Название детали
Стойка оси коромысел средняя
Заводской номер
240-1007152-Б
Количество на модель
1
№
48
Название детали
Фиксатор
Заводской номер
240-1007185
Количество на модель
1
№
49
Название детали
Шайба
Заводской номер
1065Г06
Количество на модель
1
№
50
Название детали
Гайка
Заводской номер
Д02-063
Количество на модель
8
№
51
Название детали
Штанга
Заводской номер
240-1007310-Б1
Количество на модель
8
№
52
Название детали
Штанга
Заводской номер
240-1007310-Б
Количество на модель
8
№
52
Название детали
Толкатель клапана
Заводской номер
240-1007375-А1
Количество на модель
8
№
53
Название детали
Толкатель клапана
Заводской номер
240-1007375-А
Количество на модель
8
№
53
Название детали
Толкатель клапана
Заводской номер
240-1007375-А2
Количество на модель
8
№
53
Название детали
Установка сапуна
Заводской номер
245-1014450
Количество на модель
1
№
54
Название детали
КОЛПАК КРЫШКИ
Заводской номер
245-1003122
Количество на модель
1
№
54
Название детали
Прокладка
Заводской номер
240-1002444-А1
Количество на модель
1
№
55
Название детали
Корпус сапуна с трубкой
Заводской номер
245-1014430-Г
Количество на модель
1
№
56
Название детали
Стакан
Заводской номер
245-1014440
Количество на модель
1
№
57
Название детали
Маслоотражатель
Заводской номер
245-1014445
Количество на модель
1
№
58
Название детали
Болт
Заводской номер
М8-6gХ16.88.35.016
Количество на модель
4
№
59
Название детали
Пробка
Заводской номер
КГ3/8.А12.016
Количество на модель
2
№
61
Название детали
Патрубок
Заводской номер
70-8115022-А
Количество на модель
1
№
62
Название детали
Прокладка патрубка
Заводской номер
50-1015598
Количество на модель
1
№
63
Название детали
Орех
Заводской номер
М12-6Н.6(S18)
Количество на модель
4
№
64
Название детали
Болт
Заводской номер
М8-6gХ20.88.35.016
Количество на модель
2
№
65
Название детали
Болт
Заводской номер
М8-6gХ80.88.35
Количество на модель
1
№
68
Название детали
Болт
Заводской номер
240-1022070-03
Количество на модель
1
№
68
Название детали
Болт
Заводской номер
М12-6gХ85.88.35
Количество на модель
2
№
69
Название детали
Шайба
Заводской номер
8.01.08КП.016
Количество на модель
1
№
71
Название детали
Шайба
Заводской номер
12.01.08КП
Количество на модель
2
№
72
Название детали
Кронштейн
Заводской номер
240-1111115-А
Количество на модель
1
№
73
Название детали
Кронштейн
Заводской номер
240-1111125-А1
Количество на модель
1
№
74
Название детали
СВЕТЯЩИЙСЯ ШТЕКЕР
Заводской номер
11720720
Количество на модель
4
№
75
Название детали
Рукав
Заводской номер
РУКАВ20Х29-1.6
Количество на модель
1
№
76
Название детали
Хомут
Заводской номер
20-32NORMA
Количество на модель
1
№
77
Название детали
Плита
Заводской номер
245-8114025-А
Количество на модель
1
№
78
Название детали
Болт
Заводской номер
М10-6gХ
Количество на модель
4
№
79
Название детали
Болт
Заводской номер
25.88.35.016
Количество на модель
4
№
79
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка головки цилиндров и впускного тракта | 245-1003010-Б1-19 | |||||||
| Установка трубы сапуна | 245-1014470 | |||||||
| Механизм коромысел | 240-1007100-Б1 | 1 | 1 | |||||
| Хомут стяжной | ХС-26.019 | 1 | 1 | |||||
| Крышка головки цилиндров | 245-1003030-Г1-02 | 1 | 1 | |||||
| Головка цилиндра | 245-1003013-Б1 | |||||||
| Головка цилиндра | 245-1003011-Б1 | |||||||
| 1 | Болт | 240-1002047 | 12 | 12 | 1 | |||
| 2 | Болт | 240-1002047-01 | 4 | 4 | 2 | |||
| 3 | Шайба | 48-1002318 | 16 | 16 | 3 | |||
| 4 | Прокладка головки цилиндров | 50-1003070-А5 | 1 | 1 | 4 | |||
| 5 | Гайка колпака | 50-1003104-А | 4 | 4 | 5 | |||
| 6 | Шайба | 50-1003106 | 4 | 4 | 6 | |||
| 7 | Кольцо | 50-1003107-А | 4 | 4 | 7 | |||
| 8 | Прокладка | 240-1003108 | 1 | 1 | 8 | |||
| 9 | Прокладка | 240-1003109 | 1 | 1 | 9 | |||
| 10 | Стакан | 50-1003103-А | 2 | 2 | 10 | |||
| 11 | ШПИЛЬКА СТОЙКИ | 240-1003112 | 4 | 4 | 11 | |||
| 12 | Заглушка | 240-1003027 | 5 | 5 | 12 | |||
| 13 | Втулка | 240-1003029 | 6 | 6 | 13 | |||
| 14 | Заглушка | 240-1003037 | 1 | 1 | 14 | |||
| 15 | Головка цилиндра | 245-1003015-Б1 | 1 | 1 | 15 | |||
| 16 | Седло впускного клапана | 245-1003018-Б1 | 4 | 4 | 16 | |||
| 17 | Седло клапана выпускного | 245-1003019-Б1 | 4 | 4 | 17 | |||
| 18 | Втулка направляющая клапана | 245-1007032 | 8 | 8 | 18 | |||
| 19 | Заглушка | Д02-003-А | 4 | 4 | 19 | |||
| 20 | Сухарь клапана | 50-1007053-А2 | 16 | 16 | 20 | |||
| 20 | Сухарь клапана | 50-1007053-А1 | 16 | 16 | 20 | |||
| 21 | Клапан выпускной | 240-1007015-Б6 | 4 | 4 | 21 | |||
| 21 | Клапан выпускной | 240-1007015-Б9 | 4 | 4 | 21 | |||
| 21 | Клапан выпускной | 240-1007015-Б7 | 4 | 4 | 21 | |||
| 22 | Манжета уплотнительная клапана | 240-1007020-Б | 8 | 8 | 22 | |||
| 23 | Внешняя пружина клапана | 240-1007045 | 8 | 8 | 23 | |||
| 24 | Пружина клапана внутренняя | 240-1007046 | 8 | 8 | 24 | |||
| 25 | Тарелка | 240-1007048 | 8 | 8 | 25 | |||
| 26 | Шайба | 240-1007054 | 8 | 8 | 26 | |||
| 27 | Шайба | 240-1007055 | 8 | 8 | 27 | |||
| 28 | Клапан впускной | 245-1007014 | 4 | 4 | 28 | |||
| 28 | Клапан впускной | 260-1007014-А1 | 4 | 4 | 28 | |||
| 28 | Клапан впускной | 260-1007014-А | 4 | 4 | 28 | |||
| 28 | Клапан впускной | 260-1007014 | 4 | 4 | 28 | |||
| 29 | Прокладка | 240-1003264-А | 1 | 1 | 29 | |||
| 30 | Крышка головки цилиндров | 240-1003032-А | 1 | 1 | 30 | |||
| 31 | Штифт | 2.5Х10 | 2 | 2 | 31 | |||
| 32 | Прокладка | 240-1003031 | 2 | 2 | 32 | |||
| 33 | Коллектор впускной | 245-1003033-Г1 | 1 | 1 | 33 | |||
| 34 | Футорка | 245-1003037 | 2 | 2 | 34 | |||
| 35 | Болт | М8-6gХ35.88.35.016 | 4 | 4 | 35 | |||
| 36 | Шайба | 865Г06 | 4 | 4 | 36 | |||
| 37 | Пробка | КГ1/8.А12.016 | 1 | 1 | 37 | |||
| 38 | Патрубок | 245-1003270-В | 1 | 1 | 38 | |||
| 39 | Болт | М8-6gХ30.88.35.016 | 3 | 3 | 39 | |||
| 41 | Ось коромысел | 50-1007102-А1 | 1 | 1 | 41 | |||
| 42 | Пружина оси коромысел | 50-1007103-А2 | 3 | 3 | 42 | |||
| 42 | Пружина оси коромысел | 50-1007103-А1 | 3 | 3 | 42 | |||
| 42 | Пружина оси коромысел | 50-1007103-А | 3 | 3 | 42 | |||
| 43 | Винт регулировочный | 50-1007175-Б1 | 8 | 8 | 43 | |||
| 44 | Пробка оси коромысел | 50-1007182 | 2 | 2 | 44 | |||
| 45 | Шайба пробки | 50-1007183 | 2 | 2 | 45 | |||
| 46 | Коромысло клапана со втулками | 50-1007212-А3 | 8 | 8 | 46 | |||
| 46 | Коромысло клапана со втулкой | 50-1007212-А4 | 8 | 8 | 46 | |||
| 47 | Стойка оси коромысел крайняя | 240-1007151-Б | 1 | 1 | 47 | |||
| 47 | Стойка оси коромысел крайняя | 240-1007151-Б-01 | 1 | 1 | 47 | |||
| 48 | Стойка оси коромысел средняя | 240-1007152-Б-01 | 1 | 1 | 48 | |||
| 48 | Стойка оси коромысел средняя | 240-1007152-Б | 1 | 1 | 48 | |||
| 49 | Фиксатор | 240-1007185 | 1 | 1 | 49 | |||
| 50 | Шайба | 1065Г06 | 1 | 1 | 50 | |||
| 51 | Гайка | Д02-063 | 8 | 8 | 51 | |||
| 52 | Штанга | 240-1007310-Б1 | 8 | 8 | 52 | |||
| 52 | Штанга | 240-1007310-Б | 8 | 8 | 52 | |||
| 53 | Толкатель клапана | 240-1007375-А1 | 8 | 8 | 53 | |||
| 53 | Толкатель клапана | 240-1007375-А | 8 | 8 | 53 | |||
| 53 | Толкатель клапана | 240-1007375-А2 | 8 | 8 | 53 | |||
| 54 | Установка сапуна | 245-1014450 | 1 | 1 | 54 | |||
| 54 | КОЛПАК КРЫШКИ | 245-1003122 | 1 | 1 | 54 | |||
| 55 | Прокладка | 240-1002444-А1 | 1 | 1 | 55 | |||
| 56 | Корпус сапуна с трубкой | 245-1014430-Г | 1 | 1 | 56 | |||
| 57 | Стакан | 245-1014440 | 1 | 1 | 57 | |||
| 58 | Маслоотражатель | 245-1014445 | 1 | 1 | 58 | |||
| 59 | Болт | М8-6gХ16.88.35.016 | 4 | 4 | 59 | |||
| 61 | Пробка | КГ3/8.А12.016 | 2 | 2 | 61 | |||
| 62 | Патрубок | 70-8115022-А | 1 | 1 | 62 | |||
| 63 | Прокладка патрубка | 50-1015598 | 1 | 1 | 63 | |||
| 64 | Орех | М12-6Н.6(S18) | 4 | 4 | 64 | |||
| 65 | Болт | М8-6gХ20.88.35.016 | 2 | 2 | 65 | |||
| 68 | Болт | М8-6gХ80.88.35 | 1 | 1 | 68 | |||
| 68 | Болт | 240-1022070-03 | 1 | 1 | 68 | |||
| 69 | Болт | М12-6gХ85.88.35 | 2 | 2 | 69 | |||
| 71 | Шайба | 8.01.08КП.016 | 1 | 1 | 71 | |||
| 72 | Шайба | 12.01.08КП | 2 | 2 | 72 | |||
| 73 | Кронштейн | 240-1111115-А | 1 | 1 | 73 | |||
| 74 | Кронштейн | 240-1111125-А1 | 1 | 1 | 74 | |||
| 75 | СВЕТЯЩИЙСЯ ШТЕКЕР | 11720720 | 4 | 4 | 75 | |||
| 76 | Рукав | РУКАВ20Х29-1.6 | 1 | 1 | 76 | |||
| 77 | Хомут | 20-32NORMA | 1 | 1 | 77 | |||
| 78 | Плита | 245-8114025-А | 1 | 1 | 78 | |||
| 79 | Болт | М10-6gХ | 4 | 4 | 79 | |||
| 79 | Болт | 25.88.35.016 | 4 | 4 | 79 |
