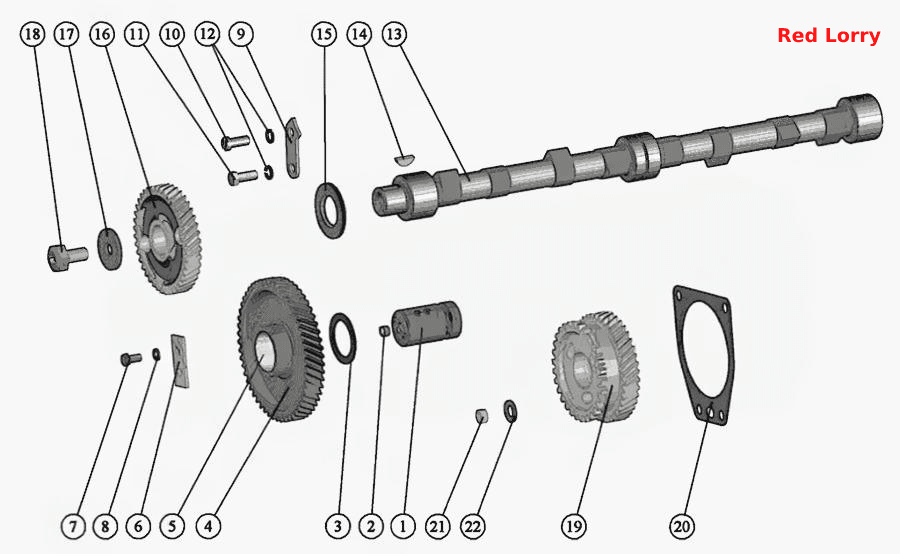

Распределительный механизм
100%
Название детали
Большой палец (, )
Заводской номер
50-1006250-В
Количество на модель
№
Название детали
Вал распределительный
Заводской номер
245-1006010
Количество на модель
2
№
Название детали
Палец
Заводской номер
50-1006252-В1
Количество на модель
1
№
1
Название детали
Заглушка
Заводской номер
50-1005021-А
Количество на модель
1
№
2
Название детали
Кольцо упорное
Заводской номер
50-1006253
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
240-1006240-А1
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
240-1006240-А
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
240-1006244-Б
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
240-1006246
Количество на модель
1
№
5
Название детали
Упорная шайба
Заводской номер
50-1006254
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М8-6gX16.88.35.016
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
865Г06
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
50-1006021-Б
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
50-1006247
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М10-6gХ30.88.35.016
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
1065Г06
Количество на модель
2
№
12
Название детали
Вал распределительный
Заводской номер
245-1006015-А
Количество на модель
1
№
13
Название детали
шпонка
Заводской номер
6Х9
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
50-1006017-Б
Количество на модель
1
№
15
Название детали
Шестерня распределительного вала
Заводской номер
240-1006214-А1
Количество на модель
1
№
16
Название детали
Упорная шайба
Заводской номер
50-1006018
Количество на модель
1
№
17
Название детали
Болт специальный
Заводской номер
245-1006020
Количество на модель
1
№
18
Название детали
Шестерня привода топливного насоса с втулкой
Заводской номер
245-1006311-В
Количество на модель
1
№
19
Название детали
Шестерня привода топливного насоса с втулкой
Заводской номер
245-1006311-В1
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
50-1006315-Б4
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
М10-6Н.12.40Х.016
Количество на модель
3
№
21
Название детали
Шайба
Заводской номер
260-1111208
Количество на модель
3
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Большой палец (, ) | 50-1006250-В | |||||||
| Вал распределительный | 245-1006010 | 2 | 2 | |||||
| 1 | Палец | 50-1006252-В1 | 1 | 1 | 1 | |||
| 2 | Заглушка | 50-1005021-А | 1 | 1 | 2 | |||
| 3 | Кольцо упорное | 50-1006253 | 1 | 1 | 3 | |||
| 3 | Шестерня | 240-1006240-А1 | 1 | 1 | 3 | |||
| 3 | Шестерня | 240-1006240-А | 1 | 1 | 3 | |||
| 4 | Шестерня | 240-1006244-Б | 1 | 1 | 4 | |||
| 5 | Втулка | 240-1006246 | 1 | 1 | 5 | |||
| 6 | Упорная шайба | 50-1006254 | 1 | 1 | 6 | |||
| 7 | Болт | М8-6gX16.88.35.016 | 2 | 2 | 7 | |||
| 8 | Шайба | 865Г06 | 2 | 2 | 8 | |||
| 9 | Шайба | 50-1006021-Б | 1 | 1 | 9 | |||
| 10 | Винт | 50-1006247 | 1 | 1 | 10 | |||
| 11 | Болт | М10-6gХ30.88.35.016 | 1 | 1 | 11 | |||
| 12 | Шайба | 1065Г06 | 2 | 2 | 12 | |||
| 13 | Вал распределительный | 245-1006015-А | 1 | 1 | 13 | |||
| 14 | шпонка | 6Х9 | 1 | 1 | 14 | |||
| 15 | Шайба | 50-1006017-Б | 1 | 1 | 15 | |||
| 16 | Шестерня распределительного вала | 240-1006214-А1 | 1 | 1 | 16 | |||
| 17 | Упорная шайба | 50-1006018 | 1 | 1 | 17 | |||
| 18 | Болт специальный | 245-1006020 | 1 | 1 | 18 | |||
| 19 | Шестерня привода топливного насоса с втулкой | 245-1006311-В | 1 | 1 | 19 | |||
| 19 | Шестерня привода топливного насоса с втулкой | 245-1006311-В1 | 1 | 1 | 19 | |||
| 20 | прокладка | 50-1006315-Б4 | 1 | 1 | 20 | |||
| 21 | Орех | М10-6Н.12.40Х.016 | 3 | 3 | 21 | |||
| 22 | Шайба | 260-1111208 | 3 | 3 | 22 |
