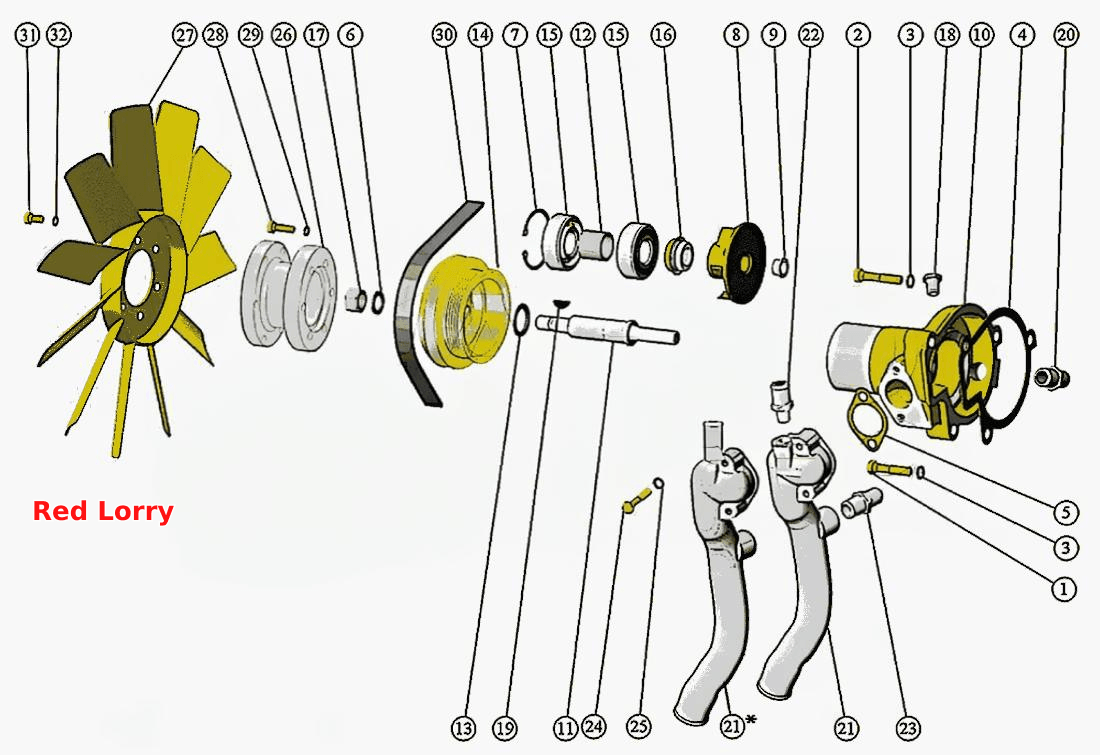

Установка водяного насоса. Установка муфты вентилятора
100%
Название детали
Установка водяного насоса
Заводской номер
245-1307000-Г
Количество на модель
№
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
50-1307044-В
Количество на модель
№
Название детали
Установка муфты вентилятора
Заводской номер
245-1308000-Л-01
Количество на модель
№
Название детали
Втулка
Заводской номер
245-1307084-Б
Количество на модель
1
№
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
245-1307060-02
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307010-Г
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307012-Г
Количество на модель
1
№
Название детали
Болт
Заводской номер
М10gХ45.88.35.016
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М10gХ50.88.35.016
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
1065Г06
Количество на модель
3
№
3
Название детали
Прокладка
Заводской номер
50-1307048-Б
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
50-1307049-А
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
50-1005161
Количество на модель
1
№
6
Название детали
Кольцо стопорное
Заводской номер
240-1307064
Количество на модель
1
№
7
Название детали
Крыльчатка
Заводской номер
240-1307074-В
Количество на модель
1
№
8
Название детали
Заглушка
Заводской номер
240-1307075
Количество на модель
1
№
9
Название детали
корпус
Заводской номер
245-1307025-01
Количество на модель
1
№
10
Название детали
ВАЛ
Заводской номер
245-1307052-Г
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
245-1307084
Количество на модель
1
№
12
Название детали
Кольцо упорное
Заводской номер
245-1307094
Количество на модель
1
№
13
Название детали
Шкив водяного насоса
Заводской номер
245-1307163-A
Количество на модель
1
№
14
Название детали
Подшипник шариковый радиальный однорядный с односторонним уплотнением
Заводской номер
1160305А
Количество на модель
1
№
15
Название детали
Сальник водяного насоса
Заводской номер
SF/1341
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
М16Х1,5-6Н.9.016(S24)
Количество на модель
1
№
17
Название детали
Пробка
Заводской номер
КГ3/8.А12.016
Количество на модель
1
№
18
Название детали
шпонка
Заводской номер
5Х7,5
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
245-1306031
Количество на модель
1
№
20
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
50-1307044-Б-01
Количество на модель
1
№
21
Название детали
Штуцер
Заводской номер
245-1306027
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8-6gХ45.88.35.016
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
50-1401067
Количество на модель
2
№
25
Название детали
Проставка
Заводской номер
260-1308127-Т
Количество на модель
1
№
26
Название детали
Вентилятор
Заводской номер
20003907
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М8gХ30.88.35.016
Количество на модель
6
№
28
Название детали
Ремень
Заводской номер
6РК-1250
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М8gХ20.88.35.016
Количество на модель
6
№
31
Название детали
Шайба
Заводской номер
8Т65Г06
Количество на модель
6
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка водяного насоса | 245-1307000-Г | |||||||
| ПАТРУБОК ВОДЯНОГО НАСОСА | 50-1307044-В | |||||||
| Установка муфты вентилятора | 245-1308000-Л-01 | |||||||
| Втулка | 245-1307084-Б | 1 | 1 | |||||
| ПАТРУБОК ВОДЯНОГО НАСОСА | 245-1307060-02 | 1 | 1 | |||||
| Насос водяной | 245-1307010-Г | 1 | 1 | |||||
| Насос водяной | 245-1307012-Г | 1 | 1 | |||||
| 1 | Болт | М10gХ45.88.35.016 | 2 | 2 | 1 | |||
| 2 | Болт | М10gХ50.88.35.016 | 1 | 1 | 2 | |||
| 3 | Шайба | 1065Г06 | 3 | 3 | 3 | |||
| 4 | Прокладка | 50-1307048-Б | 1 | 1 | 4 | |||
| 5 | Прокладка | 50-1307049-А | 1 | 1 | 5 | |||
| 6 | Шайба | 50-1005161 | 1 | 1 | 6 | |||
| 7 | Кольцо стопорное | 240-1307064 | 1 | 1 | 7 | |||
| 8 | Крыльчатка | 240-1307074-В | 1 | 1 | 8 | |||
| 9 | Заглушка | 240-1307075 | 1 | 1 | 9 | |||
| 10 | корпус | 245-1307025-01 | 1 | 1 | 10 | |||
| 11 | ВАЛ | 245-1307052-Г | 1 | 1 | 11 | |||
| 12 | Втулка | 245-1307084 | 1 | 1 | 12 | |||
| 13 | Кольцо упорное | 245-1307094 | 1 | 1 | 13 | |||
| 14 | Шкив водяного насоса | 245-1307163-A | 1 | 1 | 14 | |||
| 15 | Подшипник шариковый радиальный однорядный с односторонним уплотнением | 1160305А | 1 | 1 | 15 | |||
| 16 | Сальник водяного насоса | SF/1341 | 1 | 1 | 16 | |||
| 17 | Гайка | М16Х1,5-6Н.9.016(S24) | 1 | 1 | 17 | |||
| 18 | Пробка | КГ3/8.А12.016 | 1 | 1 | 18 | |||
| 19 | шпонка | 5Х7,5 | 1 | 1 | 19 | |||
| 20 | Штуцер | 245-1306031 | 1 | 1 | 20 | |||
| 21 | ПАТРУБОК ВОДЯНОГО НАСОСА | 50-1307044-Б-01 | 1 | 1 | 21 | |||
| 22 | Штуцер | 245-1306027 | 1 | 1 | 22 | |||
| 24 | Болт | М8-6gХ45.88.35.016 | 2 | 2 | 24 | |||
| 25 | Шайба | 50-1401067 | 2 | 2 | 25 | |||
| 26 | Проставка | 260-1308127-Т | 1 | 1 | 26 | |||
| 27 | Вентилятор | 20003907 | 1 | 1 | 27 | |||
| 28 | Болт | М8gХ30.88.35.016 | 6 | 6 | 28 | |||
| 30 | Ремень | 6РК-1250 | 1 | 1 | 30 | |||
| 31 | Болт | М8gХ20.88.35.016 | 6 | 6 | 31 | |||
| 32 | Шайба | 8Т65Г06 | 6 | 6 | 32 |
