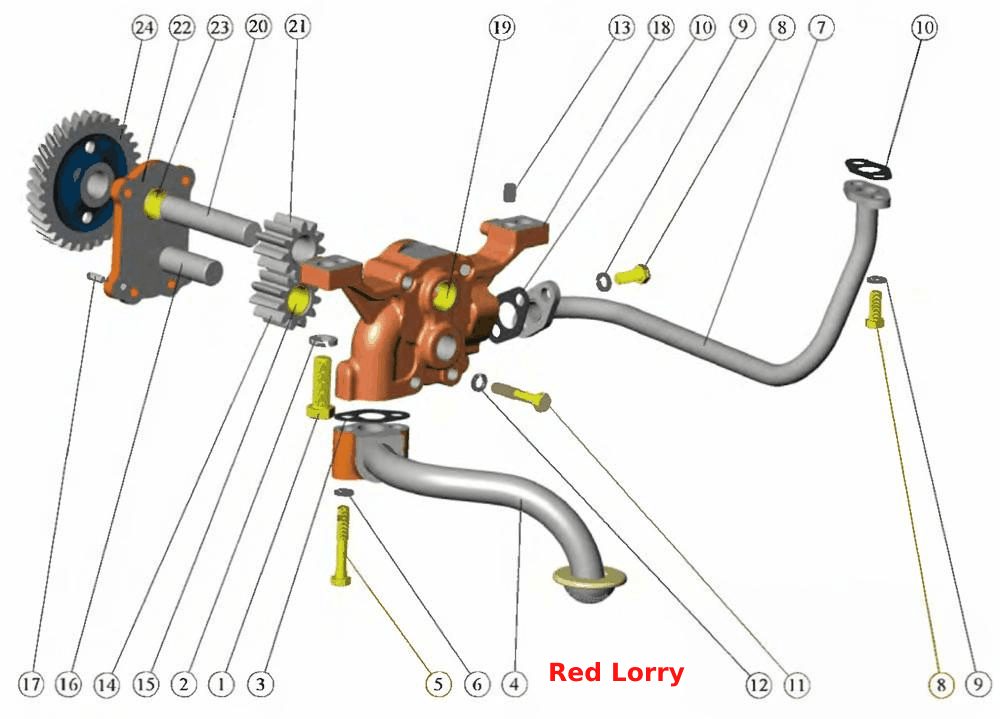

Установка масляного насоса Установка приёмника масляного насоса
100%
Название детали
Установка масляного насоса
Заводской номер
240-1400010-Б-01
Количество на модель
1
№
Название детали
Крышка в сборе
Заводской номер
240-1403150
Количество на модель
1
№
Название детали
ВАЛ
Заводской номер
240-1403120-А-01
Количество на модель
1
№
Название детали
Корпус в сборе
Заводской номер
240-1403020
Количество на модель
1
№
Название детали
Шестерня масляного насоса ведомая
Заводской номер
50-1403110-Б
Количество на модель
1
№
Название детали
Насос масляный
Заводской номер
50-1403010-Б1
Количество на модель
1
№
Название детали
Установка приемника масляного насоса
Заводской номер
240-1402000-А3
Количество на модель
1
№
Название детали
Болт
Заводской номер
M12-6gX40.88.35.016
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
M12-6gX35.88.35.016
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
12.ОТ.65Г.06
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
12T 65Г 06
Количество на модель
2
№
2
Название детали
Прокладка
Заводской номер
50-1402053
Количество на модель
1
№
3
Название детали
Маслоприемник
Заводской номер
240-1402010-А3
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
М 8-6gX 50.88.35.016
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
8Т 65Г 06
Количество на модель
2
№
6
Название детали
Патрубок
Заводской номер
50-1403015-А
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М 8-6gX 20.88.35
Количество на модель
4
№
8
Название детали
Прокладка
Заводской номер
50-1403033
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
M 8-6gX 50.88.35
Количество на модель
4
№
11
Название детали
Штифт
Заводской номер
240-1002044
Количество на модель
2
№
13
Название детали
Шестерня
Заводской номер
50-1403115-Б
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
А57.03.028-А
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
Д08-002-А
Количество на модель
1
№
15
Название детали
Палец
Заводской номер
50-1403125-Б
Количество на модель
1
№
16
Название детали
Штифт
Заводской номер
50-1403233
Количество на модель
2
№
17
Название детали
Корпус
Заводской номер
240-1403025
Количество на модель
1
№
18
Название детали
Втулка корпуса
Заводской номер
50-1403019-Б
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
А57.03.026-А
Количество на модель
1
№
19
Название детали
Валик
Заводской номер
50-1403052-В
Количество на модель
1
№
20
Название детали
Шестерня
Заводской номер
50-1403075-В
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
240-1403155
Количество на модель
1
№
22
Название детали
Втулка крышки
Заводской номер
50-1403012-Б
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
А57.03.027-А
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
50-1403228-Б
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка масляного насоса | 240-1400010-Б-01 | 1 | 1 | |||||
| Крышка в сборе | 240-1403150 | 1 | 1 | |||||
| ВАЛ | 240-1403120-А-01 | 1 | 1 | |||||
| Корпус в сборе | 240-1403020 | 1 | 1 | |||||
| Шестерня масляного насоса ведомая | 50-1403110-Б | 1 | 1 | |||||
| Насос масляный | 50-1403010-Б1 | 1 | 1 | |||||
| Установка приемника масляного насоса | 240-1402000-А3 | 1 | 1 | |||||
| 1 | Болт | M12-6gX40.88.35.016 | 2 | 2 | 1 | |||
| 1 | Болт | M12-6gX35.88.35.016 | 2 | 2 | 1 | |||
| 2 | Шайба | 12.ОТ.65Г.06 | 2 | 2 | 2 | |||
| 2 | Шайба | 12T 65Г 06 | 2 | 2 | 2 | |||
| 3 | Прокладка | 50-1402053 | 1 | 1 | 3 | |||
| 4 | Маслоприемник | 240-1402010-А3 | 1 | 1 | 4 | |||
| 5 | Болт | М 8-6gX 50.88.35.016 | 2 | 2 | 5 | |||
| 6 | Шайба | 8Т 65Г 06 | 2 | 2 | 6 | |||
| 7 | Патрубок | 50-1403015-А | 1 | 1 | 7 | |||
| 8 | Болт | М 8-6gX 20.88.35 | 4 | 4 | 8 | |||
| 10 | Прокладка | 50-1403033 | 2 | 2 | 10 | |||
| 11 | Болт | M 8-6gX 50.88.35 | 4 | 4 | 11 | |||
| 13 | Штифт | 240-1002044 | 2 | 2 | 13 | |||
| 14 | Шестерня | 50-1403115-Б | 1 | 1 | 14 | |||
| 15 | Втулка | А57.03.028-А | 1 | 1 | 15 | |||
| 15 | Втулка | Д08-002-А | 1 | 1 | 15 | |||
| 16 | Палец | 50-1403125-Б | 1 | 1 | 16 | |||
| 17 | Штифт | 50-1403233 | 2 | 2 | 17 | |||
| 18 | Корпус | 240-1403025 | 1 | 1 | 18 | |||
| 19 | Втулка корпуса | 50-1403019-Б | 1 | 1 | 19 | |||
| 19 | Втулка | А57.03.026-А | 1 | 1 | 19 | |||
| 20 | Валик | 50-1403052-В | 1 | 1 | 20 | |||
| 21 | Шестерня | 50-1403075-В | 1 | 1 | 21 | |||
| 22 | Крышка | 240-1403155 | 1 | 1 | 22 | |||
| 23 | Втулка крышки | 50-1403012-Б | 1 | 1 | 23 | |||
| 23 | Втулка | А57.03.027-А | 1 | 1 | 23 | |||
| 24 | Шестерня | 50-1403228-Б | 1 | 1 | 24 |
