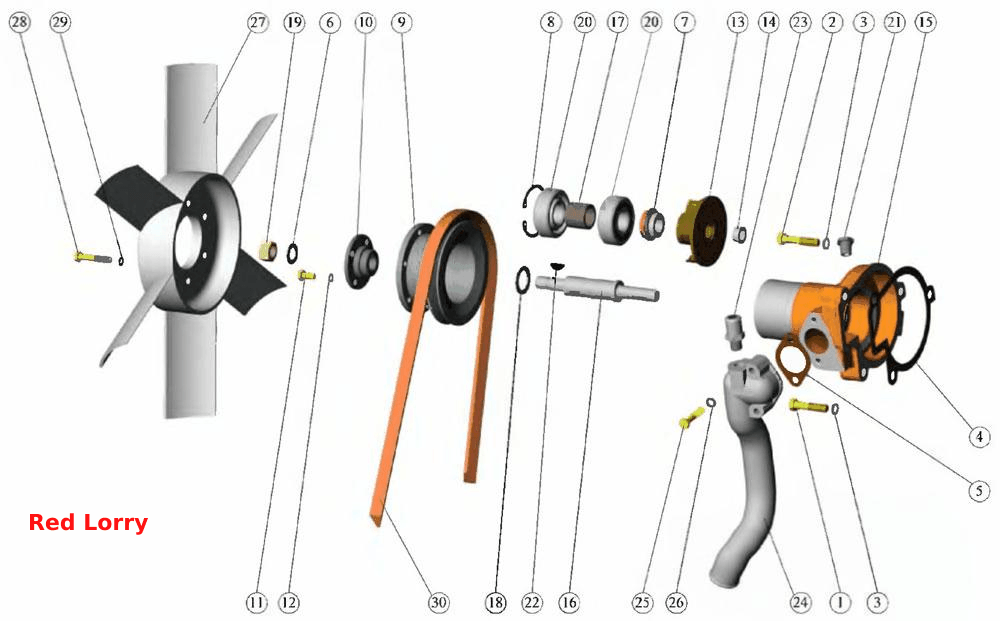

Установка водяного насоса. Установка вентилятора
100%
Название детали
Установка водяного насоса
Заводской номер
240-1307000
Количество на модель
1
№
Название детали
Установка вентилятора
Заводской номер
245-1308000-E-01
Количество на модель
1
№
Название детали
Шкив
Заводской номер
240-1307070-Б
Количество на модель
1
№
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
245-1307060-01
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307010-А1
Количество на модель
1
№
Название детали
Насос водяной
Заводской номер
245-1307012-A1
Количество на модель
1
№
Название детали
Болт
Заводской номер
M10-6gX45.88.35.016
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
M10-6gX50.88.35.016
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
10 65Г 06
Количество на модель
3
№
3
Название детали
Прокладка
Заводской номер
50-1307048-Б
Количество на модель
1
№
4
Название детали
Прокладка патрубка
Заводской номер
50-1307049-A
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
50-1005161
Количество на модель
1
№
6
Название детали
Сальник водяного насоса
Заводской номер
Sp/1341
Количество на модель
1
№
7
Название детали
Кольцо стопорное
Заводской номер
240-1307064
Количество на модель
1
№
8
Название детали
Шкив
Заводской номер
240-1307061
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
240-1307079
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
M 8-6gX16.88.35.016
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
8 65Г 06
Количество на модель
4
№
12
Название детали
Крыльчатка
Заводской номер
240-1307074-B
Количество на модель
1
№
13
Название детали
Заглушка
Заводской номер
240-1307075
Количество на модель
1
№
14
Название детали
корпус
Заводской номер
245-1307025
Количество на модель
1
№
15
Название детали
ВАЛ
Заводской номер
245-1307052-Г
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
245-1307084
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
245-1307084-Б
Количество на модель
1
№
17
Название детали
Кольцо упорное
Заводской номер
245-1307094
Количество на модель
1
№
18
Название детали
Орех
Заводской номер
M16X1,5-6H.9.016
Количество на модель
1
№
19
Название детали
Подшипник шариковый
Заводской номер
1160305
Количество на модель
2
№
20
Название детали
Пробка
Заводской номер
КГ 3/8. A12.016
Количество на модель
1
№
21
Название детали
шпонка
Заводской номер
5X7,5
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
245-1306027
Количество на модель
1
№
23
Название детали
ПАТРУБОК ВОДЯНОГО НАСОСА
Заводской номер
50-1307044-Б
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
M8-6gX45.88.35.016
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
50-1401067
Количество на модель
2
№
26
Название детали
Вентилятор
Заводской номер
245-1308010-A
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
M8-6gX25.88.35.016
Количество на модель
6
№
28
Название детали
Ремень
Заводской номер
2КЛ.1-11X10-1250
Количество на модель
1
№
30
Название детали
Ремень
Заводской номер
AVX 13-1250
Количество на модель
1
№
30
Название детали
Ремень
Заводской номер
SPA-1250
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка водяного насоса | 240-1307000 | 1 | 1 | |||||
| Установка вентилятора | 245-1308000-E-01 | 1 | 1 | |||||
| Шкив | 240-1307070-Б | 1 | 1 | |||||
| ПАТРУБОК ВОДЯНОГО НАСОСА | 245-1307060-01 | 1 | 1 | |||||
| Насос водяной | 245-1307010-А1 | 1 | 1 | |||||
| Насос водяной | 245-1307012-A1 | 1 | 1 | |||||
| 1 | Болт | M10-6gX45.88.35.016 | 2 | 2 | 1 | |||
| 2 | Болт | M10-6gX50.88.35.016 | 1 | 1 | 2 | |||
| 3 | Шайба | 10 65Г 06 | 3 | 3 | 3 | |||
| 4 | Прокладка | 50-1307048-Б | 1 | 1 | 4 | |||
| 5 | Прокладка патрубка | 50-1307049-A | 1 | 1 | 5 | |||
| 6 | Шайба | 50-1005161 | 1 | 1 | 6 | |||
| 7 | Сальник водяного насоса | Sp/1341 | 1 | 1 | 7 | |||
| 8 | Кольцо стопорное | 240-1307064 | 1 | 1 | 8 | |||
| 9 | Шкив | 240-1307061 | 1 | 1 | 9 | |||
| 10 | Втулка | 240-1307079 | 1 | 1 | 10 | |||
| 11 | Болт | M 8-6gX16.88.35.016 | 4 | 4 | 11 | |||
| 12 | Шайба | 8 65Г 06 | 4 | 4 | 12 | |||
| 13 | Крыльчатка | 240-1307074-B | 1 | 1 | 13 | |||
| 14 | Заглушка | 240-1307075 | 1 | 1 | 14 | |||
| 15 | корпус | 245-1307025 | 1 | 1 | 15 | |||
| 16 | ВАЛ | 245-1307052-Г | 1 | 1 | 16 | |||
| 17 | Втулка | 245-1307084 | 1 | 1 | 17 | |||
| 17 | Втулка | 245-1307084-Б | 1 | 1 | 17 | |||
| 18 | Кольцо упорное | 245-1307094 | 1 | 1 | 18 | |||
| 19 | Орех | M16X1,5-6H.9.016 | 1 | 1 | 19 | |||
| 20 | Подшипник шариковый | 1160305 | 2 | 2 | 20 | |||
| 21 | Пробка | КГ 3/8. A12.016 | 1 | 1 | 21 | |||
| 22 | шпонка | 5X7,5 | 1 | 1 | 22 | |||
| 23 | Штуцер | 245-1306027 | 1 | 1 | 23 | |||
| 24 | ПАТРУБОК ВОДЯНОГО НАСОСА | 50-1307044-Б | 1 | 1 | 24 | |||
| 25 | Болт | M8-6gX45.88.35.016 | 2 | 2 | 25 | |||
| 26 | Шайба | 50-1401067 | 2 | 2 | 26 | |||
| 27 | Вентилятор | 245-1308010-A | 1 | 1 | 27 | |||
| 28 | Болт | M8-6gX25.88.35.016 | 6 | 6 | 28 | |||
| 30 | Ремень | 2КЛ.1-11X10-1250 | 1 | 1 | 30 | |||
| 30 | Ремень | AVX 13-1250 | 1 | 1 | 30 | |||
| 30 | Ремень | SPA-1250 | 1 | 1 | 30 |
