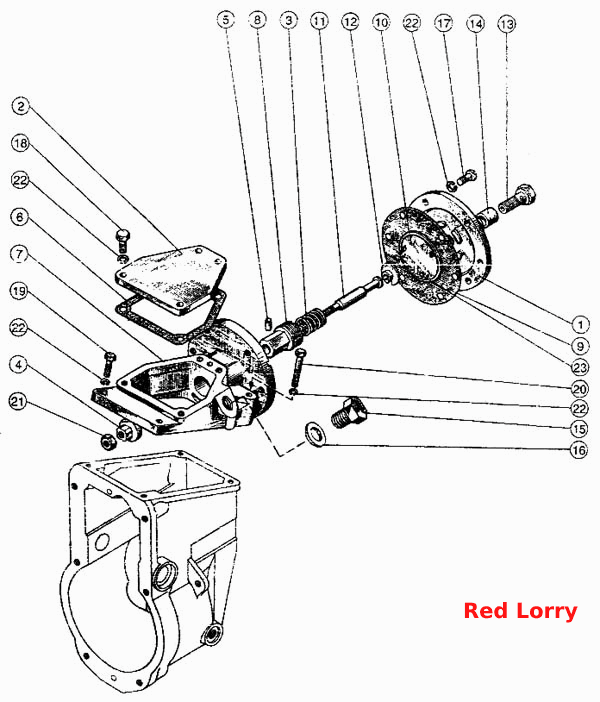

Корректор по наддуву
100%
Название детали
Болт
Заводской номер
3М-6gх16.58.05
Количество на модель
2
№
Название детали
Болт
Заводской номер
3М-6gх20.58.05
Количество на модель
1
№
Название детали
Болт
Заводской номер
3М-6gх35.58.05
Количество на модель
1
№
Название детали
Корректор по наддуву
Заводской номер
4УТНМ-Т-1110500-01
Количество на модель
1
№
Название детали
Крышка
Заводской номер
4УТНМ-Т-1110501
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
4УТНМ-Т-1110502
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
4УТНМ-Т-1110503-10
Количество на модель
1
№
3
Название детали
Упор
Заводской номер
4УТНМ-Т-1110504
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
4УТНМ-Т-1110505
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
4УТНМ-Т-1110506
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
4УТНМ-Т-1110511-10
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
4УТНМ-Т-1110512-20
Количество на модель
1
№
8
Название детали
Диафрагма
Заводской номер
4УТНМ-Т-1110520-10
Количество на модель
1
№
9
Название детали
Тарелка
Заводской номер
4УТНМ-Т-1110522-10
Количество на модель
1
№
10
Название детали
Шток
Заводской номер
4УТНМ-Т-1110531-30
Количество на модель
1
№
11
Название детали
Тарелка
Заводской номер
4УТНМ-Т-1110532-10
Количество на модель
1
№
12
Название детали
Болт штуцера
Заводской номер
8МТНМ-1110573
Количество на модель
1
№
13
Название детали
Защитный кожух
Заводской номер
8МТНМ-1110574
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
УТН-5-1110402
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
16-006
Количество на модель
1
№
16
Название детали
Винт
Заводской номер
ВМ6-6gх20.88.05
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
М6-6gх20.88.019
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
М6-6gх16.88.05
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М6-6gх20.88.05
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М6-6gх35.88.05
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
М6-6Н.6А.019
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
6Т.65Г.05
Количество на модель
14
№
22
Название детали
Заклепки
Заводской номер
2,5х5,37-1
Количество на модель
3
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 3М-6gх16.58.05 | 2 | 2 | |||||
| Болт | 3М-6gх20.58.05 | 1 | 1 | |||||
| Болт | 3М-6gх35.58.05 | 1 | 1 | |||||
| Корректор по наддуву | 4УТНМ-Т-1110500-01 | 1 | 1 | |||||
| 1 | Крышка | 4УТНМ-Т-1110501 | 1 | 1 | 1 | |||
| 2 | Крышка | 4УТНМ-Т-1110502 | 1 | 1 | 2 | |||
| 3 | Пружина | 4УТНМ-Т-1110503-10 | 1 | 1 | 3 | |||
| 4 | Упор | 4УТНМ-Т-1110504 | 1 | 1 | 4 | |||
| 5 | Штифт | 4УТНМ-Т-1110505 | 1 | 1 | 5 | |||
| 6 | прокладка | 4УТНМ-Т-1110506 | 1 | 1 | 6 | |||
| 7 | корпус | 4УТНМ-Т-1110511-10 | 1 | 1 | 7 | |||
| 8 | Втулка | 4УТНМ-Т-1110512-20 | 1 | 1 | 8 | |||
| 9 | Диафрагма | 4УТНМ-Т-1110520-10 | 1 | 1 | 9 | |||
| 10 | Тарелка | 4УТНМ-Т-1110522-10 | 1 | 1 | 10 | |||
| 11 | Шток | 4УТНМ-Т-1110531-30 | 1 | 1 | 11 | |||
| 12 | Тарелка | 4УТНМ-Т-1110532-10 | 1 | 1 | 12 | |||
| 13 | Болт штуцера | 8МТНМ-1110573 | 1 | 1 | 13 | |||
| 14 | Защитный кожух | 8МТНМ-1110574 | 1 | 1 | 14 | |||
| 15 | Пробка | УТН-5-1110402 | 1 | 1 | 15 | |||
| 16 | Прокладка | 16-006 | 1 | 1 | 16 | |||
| 17 | Винт | ВМ6-6gх20.88.05 | 6 | 6 | 17 | |||
| 17 | Болт | М6-6gх20.88.019 | 6 | 6 | 17 | |||
| 18 | Болт | М6-6gх16.88.05 | 2 | 2 | 18 | |||
| 19 | Болт | М6-6gх20.88.05 | 1 | 1 | 19 | |||
| 20 | Болт | М6-6gх35.88.05 | 1 | 1 | 20 | |||
| 21 | Орех | М6-6Н.6А.019 | 1 | 1 | 21 | |||
| 22 | Шайба | 6Т.65Г.05 | 14 | 14 | 22 | |||
| 23 | Заклепки | 2,5х5,37-1 | 3 | 3 | 23 |
