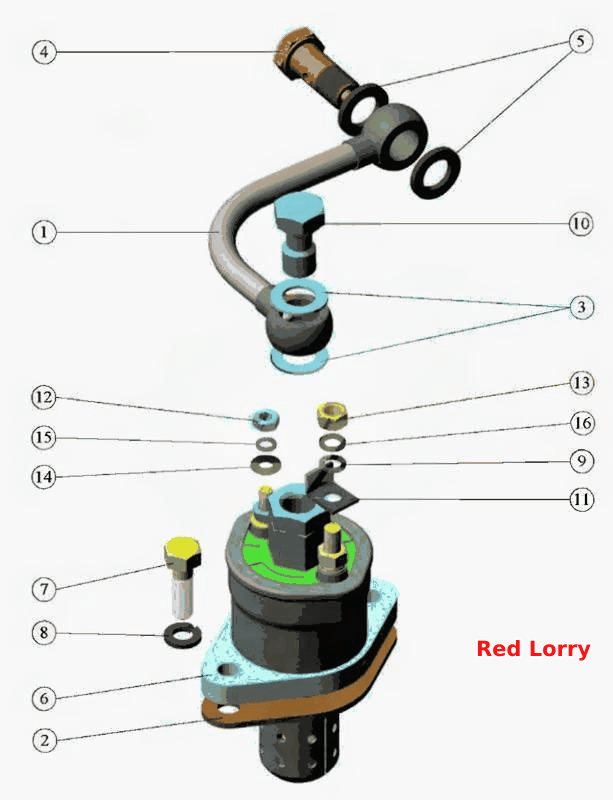

Установка электрофакельного подогревателя
100%
Название детали
Бачок
Заводской номер
245-3707110-А
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
245-3707130-А
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
240-3707115-А1
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
240-1007209
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
36-1104788-01
Количество на модель
2
№
5
Название детали
Электрофакельный подогреватель
Заводской номер
ЭФП-8101500
Количество на модель
1
№
6
Название детали
Электрофакельный подогреватель ЭФП-8101
Заводской номер
ЭФП-8101500-01
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
M6-6gx20.88.35.016
Количество на модель
2
№
7
Название детали
ШАЙБА
Заводской номер
6 65Г06
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
ЭФП-8101504
Количество на модель
1
№
9
Название детали
Болт штуцера
Заводской номер
ЭФП-8101627-В
Количество на модель
1
№
10
Название детали
Изолятор
Заводской номер
ЭФП-8101696
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
M4-6H.6.016
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
M5-6H.6.016
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
4.01.08КП.019
Количество на модель
1
№
14
Название детали
ШАЙБА
Заводской номер
4 65Г06
Количество на модель
1
№
15
Название детали
ШАЙБА
Заводской номер
5 65Г06
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бачок | 245-3707110-А | 1 | 1 | |||||
| 1 | Трубопровод | 245-3707130-А | 1 | 1 | 1 | |||
| 2 | Прокладка | 240-3707115-А1 | 1 | 1 | 2 | |||
| 3 | Прокладка | 240-1007209 | 2 | 2 | 3 | |||
| 4 | Болт | 36-1104787 | 1 | 1 | 4 | |||
| 5 | Прокладка | 36-1104788-01 | 2 | 2 | 5 | |||
| 6 | Электрофакельный подогреватель | ЭФП-8101500 | 1 | 1 | 6 | |||
| 6 | Электрофакельный подогреватель ЭФП-8101 | ЭФП-8101500-01 | 1 | 1 | 6 | |||
| 7 | Болт | M6-6gx20.88.35.016 | 2 | 2 | 7 | |||
| 8 | ШАЙБА | 6 65Г06 | 2 | 2 | 8 | |||
| 9 | Шайба | ЭФП-8101504 | 1 | 1 | 9 | |||
| 10 | Болт штуцера | ЭФП-8101627-В | 1 | 1 | 10 | |||
| 11 | Изолятор | ЭФП-8101696 | 1 | 1 | 11 | |||
| 12 | Орех | M4-6H.6.016 | 1 | 1 | 12 | |||
| 13 | Орех | M5-6H.6.016 | 1 | 1 | 13 | |||
| 14 | Шайба | 4.01.08КП.019 | 1 | 1 | 14 | |||
| 15 | ШАЙБА | 4 65Г06 | 1 | 1 | 15 | |||
| 16 | ШАЙБА | 5 65Г06 | 1 | 1 | 16 |
