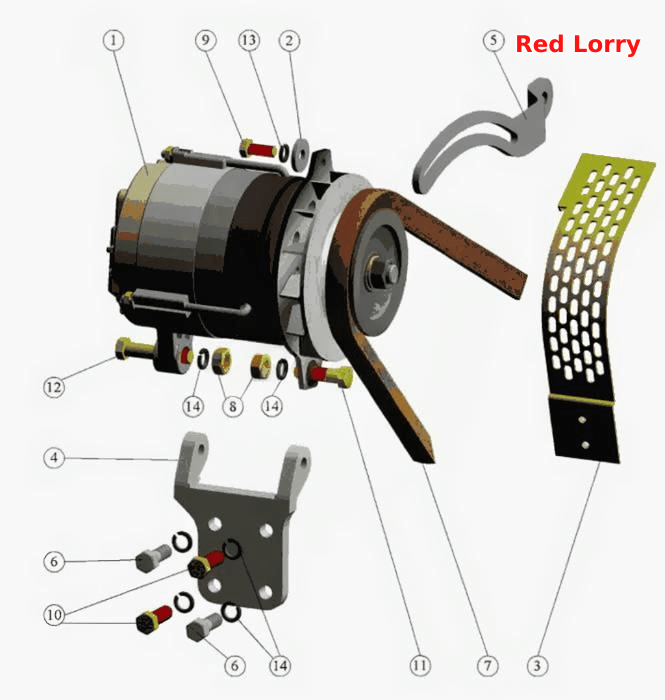

Установка генератора
100%
Название детали
Установка генератора
Заводской номер
260-3701050-А-02
Количество на модель
1
№
Название детали
Генератор
Заводской номер
Г9695.3701-1
Количество на модель
1
№
1
Название детали
Упорная шайба
Заводской номер
50-1002073
Количество на модель
1
№
2
Название детали
Щит
Заводской номер
240-3701060-Б
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
260-3701056
Количество на модель
1
№
4
Название детали
Планка
Заводской номер
260-3701063-А
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
260-3701068
Количество на модель
2
№
6
Название детали
Ремень
Заводской номер
SPA-1157
Количество на модель
1
№
7
Название детали
Гайка
Заводской номер
M10-6H.6.016
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
M8-6gx20.88.35.016
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
M10-6gx30.88.35.016
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
M10-6gx35.88.35.016
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
M10-6gx50.88.35.016
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
8T 65Г 06
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
10 65Г 06
Количество на модель
6
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка генератора | 260-3701050-А-02 | 1 | 1 | |||||
| 1 | Генератор | Г9695.3701-1 | 1 | 1 | 1 | |||
| 2 | Упорная шайба | 50-1002073 | 1 | 1 | 2 | |||
| 3 | Щит | 240-3701060-Б | 1 | 1 | 3 | |||
| 4 | Кронштейн | 260-3701056 | 1 | 1 | 4 | |||
| 5 | Планка | 260-3701063-А | 1 | 1 | 5 | |||
| 6 | Болт | 260-3701068 | 2 | 2 | 6 | |||
| 7 | Ремень | SPA-1157 | 1 | 1 | 7 | |||
| 8 | Гайка | M10-6H.6.016 | 2 | 2 | 8 | |||
| 9 | Болт | M8-6gx20.88.35.016 | 1 | 1 | 9 | |||
| 10 | Болт | M10-6gx30.88.35.016 | 2 | 2 | 10 | |||
| 11 | Болт | M10-6gx35.88.35.016 | 1 | 1 | 11 | |||
| 12 | Болт | M10-6gx50.88.35.016 | 1 | 1 | 12 | |||
| 13 | Шайба | 8T 65Г 06 | 1 | 1 | 13 | |||
| 14 | Шайба | 10 65Г 06 | 6 | 6 | 14 |
