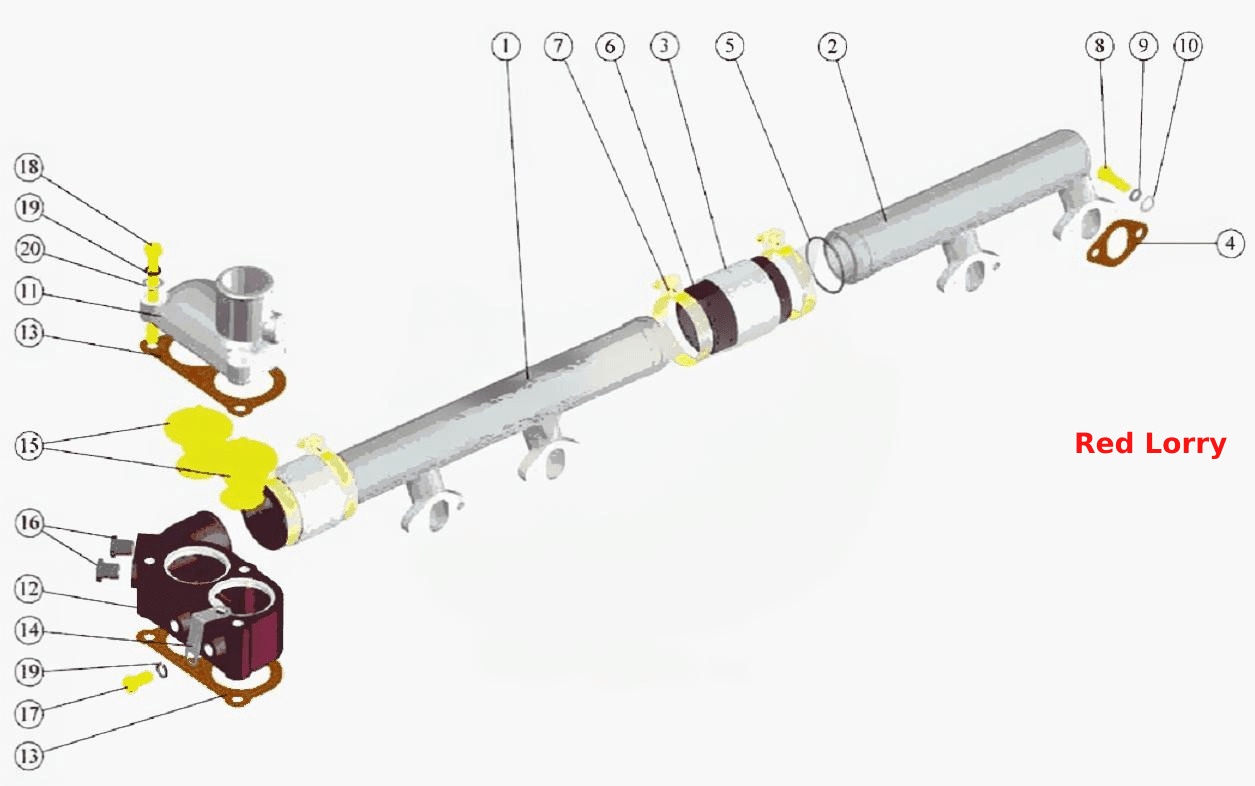

Труба водосборная и термостаты
100%
Название детали
Труба водосборная
Заводской номер
260-1303010
Количество на модель
1
№
Название детали
Корпус термостатов
Заводской номер
260-1306020
Количество на модель
1
№
Название детали
Труба передняя
Заводской номер
260-1303031
Количество на модель
1
№
1
Название детали
Труба задняя
Заводской номер
260-1303033
Количество на модель
1
№
2
Название детали
Экран
Заводской номер
260-1303034
Количество на модель
2
№
3
Название детали
прокладка
Заводской номер
260-1303045
Количество на модель
4
№
4
Название детали
КОЛЬЦО
Заводской номер
052-056-25-2-1
Количество на модель
3
№
5
Название детали
Рукав- деталь
Заводской номер
РД55-66-60-0,22
Количество на модель
2
№
6
Название детали
Хомут
Заводской номер
ХС-61.019
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
М8-6gx30.88.35.016
Количество на модель
8
№
8
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
8
№
9
Название детали
Шайба
Заводской номер
8.01.08КП.016
Количество на модель
8
№
10
Название детали
Крышка
Заводской номер
260-1306057
Количество на модель
1
№
11
Название детали
корпус
Заводской номер
260-1306058
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
260-1306059
Количество на модель
2
№
13
Название детали
Тарелка
Заводской номер
260-1306061
Количество на модель
1
№
14
Название детали
Термостат
Заводской номер
ТС107-1306100-02
Количество на модель
2
№
15
Название детали
Пробка
Заводской номер
КГ3/8.10КП.016
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М10-6gx16.88.35.016
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М10-6gx100.88.35.016
Количество на модель
3
№
18
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
10.01.08КП.016
Количество на модель
3
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Труба водосборная | 260-1303010 | 1 | 1 | |||||
| Корпус термостатов | 260-1306020 | 1 | 1 | |||||
| 1 | Труба передняя | 260-1303031 | 1 | 1 | 1 | |||
| 2 | Труба задняя | 260-1303033 | 1 | 1 | 2 | |||
| 3 | Экран | 260-1303034 | 2 | 2 | 3 | |||
| 4 | прокладка | 260-1303045 | 4 | 4 | 4 | |||
| 5 | КОЛЬЦО | 052-056-25-2-1 | 3 | 3 | 5 | |||
| 6 | Рукав- деталь | РД55-66-60-0,22 | 2 | 2 | 6 | |||
| 7 | Хомут | ХС-61.019 | 4 | 4 | 7 | |||
| 8 | Болт | М8-6gx30.88.35.016 | 8 | 8 | 8 | |||
| 9 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 8 | 8 | 9 | |||
| 10 | Шайба | 8.01.08КП.016 | 8 | 8 | 10 | |||
| 11 | Крышка | 260-1306057 | 1 | 1 | 11 | |||
| 12 | корпус | 260-1306058 | 1 | 1 | 12 | |||
| 13 | прокладка | 260-1306059 | 2 | 2 | 13 | |||
| 14 | Тарелка | 260-1306061 | 1 | 1 | 14 | |||
| 15 | Термостат | ТС107-1306100-02 | 2 | 2 | 15 | |||
| 16 | Пробка | КГ3/8.10КП.016 | 2 | 2 | 16 | |||
| 17 | Болт | М10-6gx16.88.35.016 | 1 | 1 | 17 | |||
| 18 | Болт | М10-6gx100.88.35.016 | 3 | 3 | 18 | |||
| 19 | Шайба | 10.65Г.016 | 4 | 4 | 19 | |||
| 20 | Шайба | 10.01.08КП.016 | 3 | 3 | 20 |
