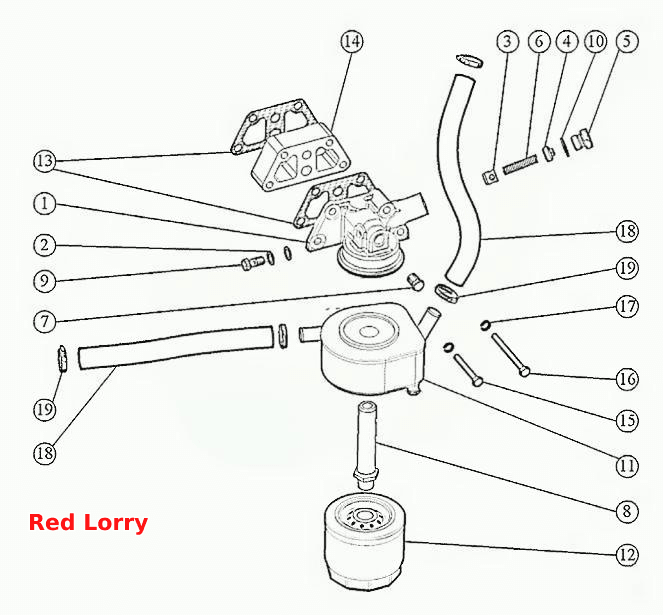

Установка масляного фильтра с жидкостно- масляным теплообменником. Установка патрубков ЖМТ.
100%
Название детали
Установка фильтра с ЖМТ
Заводской номер
3LD-1017000-Б
Количество на модель
1
№
Название детали
УСТАНОВКА ПАТРУБКОВ ЖМТ
Заводской номер
3LD-1307001
Количество на модель
1
№
Название детали
Корпус фильтра
Заводской номер
3LD-1017015-Б
Количество на модель
1
№
Название детали
Фильтр масляный
Заводской номер
3LD-1017010-Б
Количество на модель
1
№
Название детали
Корпус фильтра
Заводской номер
3LD-1017025-Б
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
2
№
2
Название детали
Клапан
Заводской номер
50-1404071-А
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
50-1404072
Количество на модель
1
№
4
Название детали
Пробка
Заводской номер
50-1404075
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
50-1404083-А1
Количество на модель
1
№
6
Название детали
Пробка коническая
Заводской номер
245-1017007-01
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
245-1017012-Б
Количество на модель
1
№
8
Название детали
Болт штуцера
Заводской номер
245-1104787
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
Д09-035-А
Количество на модель
1
№
10
Название детали
Жидкостно- масляный теплообменник
Заводской номер
245-1505200-03
Количество на модель
1
№
11
Название детали
Фильтр очистки масла
Заводской номер
ФМ052-1012005
Количество на модель
1
№
12
Название детали
Прокладка корпуса фильтра
Заводской номер
3LD-1017068-Б
Количество на модель
2
№
13
Название детали
Проставка
Заводской номер
3LD-1017069-Б
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М8-6gx55.88.35.016
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
М8-6gx80.88.35.016
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
8Т.65Г.06
Количество на модель
4
№
17
Название детали
Рукав
Заводской номер
18х27-1,6
Количество на модель
2
№
18
Название детали
Хомут
Заводской номер
NORMA-TORRO20-32/9-С7W1S
Количество на модель
4
№
19
Название детали
Хомут
Заводской номер
ASFA-L-W120-32
Количество на модель
4
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка фильтра с ЖМТ | 3LD-1017000-Б | 1 | 1 | |||||
| УСТАНОВКА ПАТРУБКОВ ЖМТ | 3LD-1307001 | 1 | 1 | |||||
| Корпус фильтра | 3LD-1017015-Б | 1 | 1 | |||||
| Фильтр масляный | 3LD-1017010-Б | 1 | 1 | |||||
| 1 | Корпус фильтра | 3LD-1017025-Б | 1 | 1 | 1 | |||
| 2 | Прокладка | 36-1104788 | 2 | 2 | 2 | |||
| 3 | Клапан | 50-1404071-А | 1 | 1 | 3 | |||
| 4 | Пробка | 50-1404072 | 1 | 1 | 4 | |||
| 5 | Пробка | 50-1404075 | 1 | 1 | 5 | |||
| 6 | Пружина | 50-1404083-А1 | 1 | 1 | 6 | |||
| 7 | Пробка коническая | 245-1017007-01 | 1 | 1 | 7 | |||
| 8 | Штуцер | 245-1017012-Б | 1 | 1 | 8 | |||
| 9 | Болт штуцера | 245-1104787 | 1 | 1 | 9 | |||
| 10 | Прокладка | Д09-035-А | 1 | 1 | 10 | |||
| 11 | Жидкостно- масляный теплообменник | 245-1505200-03 | 1 | 1 | 11 | |||
| 12 | Фильтр очистки масла | ФМ052-1012005 | 1 | 1 | 12 | |||
| 13 | Прокладка корпуса фильтра | 3LD-1017068-Б | 2 | 2 | 13 | |||
| 14 | Проставка | 3LD-1017069-Б | 1 | 1 | 14 | |||
| 15 | Болт | М8-6gx55.88.35.016 | 2 | 2 | 15 | |||
| 16 | Болт | М8-6gx80.88.35.016 | 2 | 2 | 16 | |||
| 17 | Шайба | 8Т.65Г.06 | 4 | 4 | 17 | |||
| 18 | Рукав | 18х27-1,6 | 2 | 2 | 18 | |||
| 19 | Хомут | NORMA-TORRO20-32/9-С7W1S | 4 | 4 | 19 | |||
| 19 | Хомут | ASFA-L-W120-32 | 4 | 4 | 19 |
