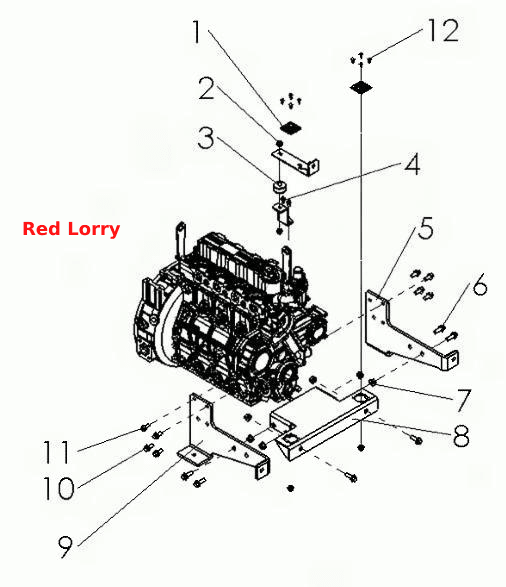

R7000- Узел крепления двигателя
100%
Название детали
Узел крепления двигателя
Заводской номер
R7000-1001000
Количество на модель
1
№
Название детали
Орех
Заводской номер
Q340B10T2F31
Количество на модель
4
№
Название детали
Стиральная машина
Заводской номер
Q40310F9
Количество на модель
4
№
Название детали
Подушка
Заводской номер
R7002-1312370SF1
Количество на модель
2
№
1
Название детали
Стиральная машина
Заводской номер
Q40110T2F31
Количество на модель
4
№
2
Название детали
Верхняя подушка
Заводской номер
R7000-1312360SF2
Количество на модель
1
№
3
Название детали
Болт M8x16
Заводской номер
Q1840816TF2
Количество на модель
2
№
4
Название детали
Передняя правая опора
Заводской номер
R7000-1001002A
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
GB/T16674.2-121235
Количество на модель
6
№
6
Название детали
Болт
Заводской номер
GB/T6177.2-12125
Количество на модель
6
№
7
Название детали
Опорная плита
Заводской номер
R7002-1119442SF1
Количество на модель
1
№
8
Название детали
Передняя левая опора
Заводской номер
R7000-1001001A
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
GB/T16674.2-1212525
Количество на модель
7
№
10
Название детали
Болт
Заводской номер
GB/T16674.2-1012525
Количество на модель
1
№
11
Название детали
Заклепки
Заводской номер
Q4420320T18
Количество на модель
8
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Узел крепления двигателя | R7000-1001000 | 1 | 1 | |||||
| Орех | Q340B10T2F31 | 4 | 4 | |||||
| Стиральная машина | Q40310F9 | 4 | 4 | |||||
| 1 | Подушка | R7002-1312370SF1 | 2 | 2 | 1 | |||
| 2 | Стиральная машина | Q40110T2F31 | 4 | 4 | 2 | |||
| 3 | Верхняя подушка | R7000-1312360SF2 | 1 | 1 | 3 | |||
| 4 | Болт M8x16 | Q1840816TF2 | 2 | 2 | 4 | |||
| 5 | Передняя правая опора | R7000-1001002A | 1 | 1 | 5 | |||
| 6 | Болт | GB/T16674.2-121235 | 6 | 6 | 6 | |||
| 7 | Болт | GB/T6177.2-12125 | 6 | 6 | 7 | |||
| 8 | Опорная плита | R7002-1119442SF1 | 1 | 1 | 8 | |||
| 9 | Передняя левая опора | R7000-1001001A | 1 | 1 | 9 | |||
| 10 | Болт | GB/T16674.2-1212525 | 7 | 7 | 10 | |||
| 11 | Болт | GB/T16674.2-1012525 | 1 | 1 | 11 | |||
| 12 | Заклепки | Q4420320T18 | 8 | 8 | 12 |
