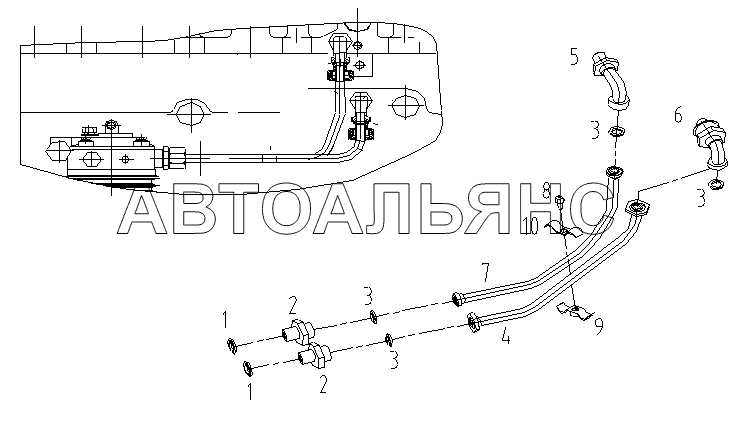

ГРУППА ВОДОПРОВОДНЫХ ТРУБ S00002996+
100%
Название детали
Композитная жесткая уплотнительная прокладка
Заводской номер
B00001548
Количество на модель
2
№
1
Название детали
Совместные
Заводской номер
D24B-106-60+A
Количество на модель
2
№
2
Название детали
ПРЯМОУГОЛЬНОЕ РЕЗИНОВОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Заводской номер
S00003174+01
Количество на модель
4
№
3
Название детали
СБОРКА ВОДОЗАБОРНОЙ ТРУБЫ, ВОЗДУШНЫЙ КОМПРЕССОР
Заводской номер
D24B-001-80+A
Количество на модель
1
№
4
Название детали
ШАРНИРНОЕ СОЕДИНЕНИЕ
Заводской номер
D24B-104-53+B
Количество на модель
1
№
5
Название детали
ШАРНИРНОЕ СОЕДИНЕНИЕ
Заводской номер
D24B-104-55+C
Количество на модель
1
№
6
Название детали
СБОРКА ТРУБЫ ДЛЯ ОТВОДА ВОДЫ, ВОЗДУШНЫЙ КОМПРЕССОР
Заводской номер
D24B-002-83+A
Количество на модель
1
№
7
Название детали
Болт с шестигранной головкой
Заводской номер
B00002111
Количество на модель
1
№
8
Название детали
ВНУТРЕННИЙ ЗАЖИМ В СБОРЕ.
Заводской номер
D24B-003-30+E
Количество на модель
1
№
9
Название детали
Клипса
Заводской номер
D24B-119-30+E
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Композитная жесткая уплотнительная прокладка | B00001548 | 2 | 2 | 1 | |||
| 2 | Совместные | D24B-106-60+A | 2 | 2 | 2 | |||
| 3 | ПРЯМОУГОЛЬНОЕ РЕЗИНОВОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | S00003174+01 | 4 | 4 | 3 | |||
| 4 | СБОРКА ВОДОЗАБОРНОЙ ТРУБЫ, ВОЗДУШНЫЙ КОМПРЕССОР | D24B-001-80+A | 1 | 1 | 4 | |||
| 5 | ШАРНИРНОЕ СОЕДИНЕНИЕ | D24B-104-53+B | 1 | 1 | 5 | |||
| 6 | ШАРНИРНОЕ СОЕДИНЕНИЕ | D24B-104-55+C | 1 | 1 | 6 | |||
| 7 | СБОРКА ТРУБЫ ДЛЯ ОТВОДА ВОДЫ, ВОЗДУШНЫЙ КОМПРЕССОР | D24B-002-83+A | 1 | 1 | 7 | |||
| 8 | Болт с шестигранной головкой | B00002111 | 1 | 1 | 8 | |||
| 9 | ВНУТРЕННИЙ ЗАЖИМ В СБОРЕ. | D24B-003-30+E | 1 | 1 | 9 | |||
| 10 | Клипса | D24B-119-30+E | 1 | 1 | 10 |
