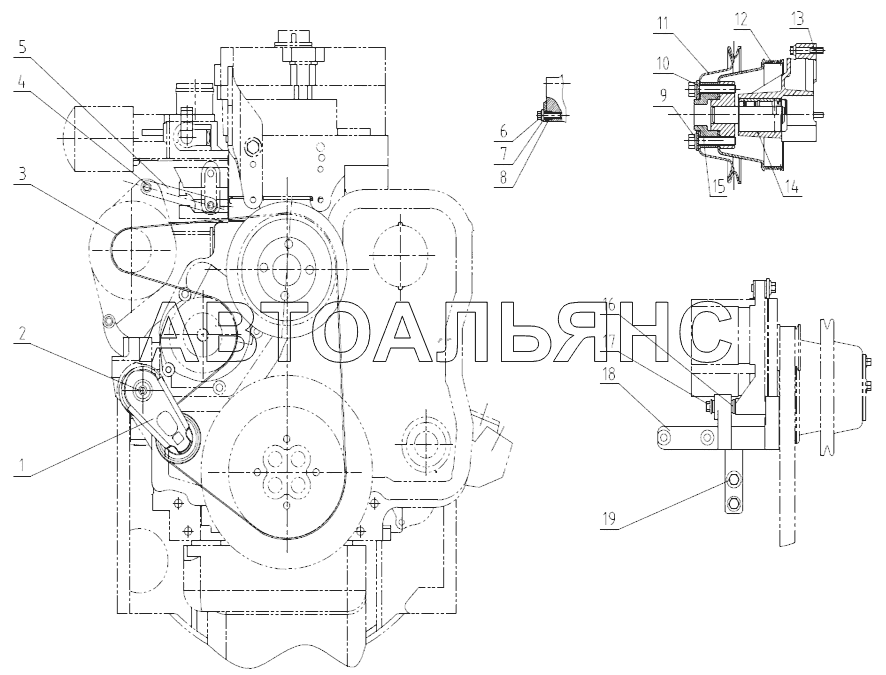

ГРУППА МЕХАНИЗМОВ ПЕРЕДНЕЙ ПЕРЕДАЧИ
100%
Название детали
Натяжитель в сборе
Заводской номер
D16A-003-900
Количество на модель
1
№
1
Название детали
Болты с шестигранной головкой и фланцем
Заводской номер
B00002028
Количество на модель
1
№
2
Название детали
Ремень, вентилятор
Заводской номер
D16A-106-900
Количество на модель
1
№
3
Название детали
Болт с шестигранной головкой
Заводской номер
B00001999
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
D11-105-30A
Количество на модель
1
№
5
Название детали
Болт с шестигранной головкой
Заводской номер
B00002139
Количество на модель
1
№
6
Название детали
Простая шайба
Заводской номер
B00001301
Количество на модель
1
№
7
Название детали
ЭЛАСТИЧНАЯ БУЛАВКА
Заводской номер
B00001020
Количество на модель
1
№
8
Название детали
Болты с шестигранной головкой и фланцем
Заводской номер
B00002069
Количество на модель
4
№
9
Название детали
Зажим
Заводской номер
D16A-111-01A
Количество на модель
1
№
10
Название детали
Шкив, конец
Заводской номер
D16A-136-02
Количество на модель
1
№
11
Название детали
Шкив, вентилятор
Заводской номер
D16A-107-15
Количество на модель
1
№
12
Название детали
Болт с шестигранной головкой
Заводской номер
B00002147
Количество на модель
4
№
13
Название детали
Комплект основания (прессованный), подшипник вентилятора
Заводской номер
D16A-010-900
Количество на модель
1
№
14
Название детали
Проставка, вентилятор
Заводской номер
D16A-128-36
Количество на модель
1
№
15
Название детали
Распорная втулка
Заводской номер
D11-104-01
Количество на модель
1
№
16
Название детали
БОЛТ, ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕВОЙ ГОЛОВКОЙ
Заводской номер
B00001990
Количество на модель
1
№
17
Название детали
Кронштейн генератора
Заводской номер
D11-103-900
Количество на модель
1
№
18
Название детали
Болты с шестигранной головкой и фланцем
Заводской номер
B00002054
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Натяжитель в сборе | D16A-003-900 | 1 | 1 | 1 | |||
| 2 | Болты с шестигранной головкой и фланцем | B00002028 | 1 | 1 | 2 | |||
| 3 | Ремень, вентилятор | D16A-106-900 | 1 | 1 | 3 | |||
| 4 | Болт с шестигранной головкой | B00001999 | 1 | 1 | 4 | |||
| 5 | Кронштейн | D11-105-30A | 1 | 1 | 5 | |||
| 6 | Болт с шестигранной головкой | B00002139 | 1 | 1 | 6 | |||
| 7 | Простая шайба | B00001301 | 1 | 1 | 7 | |||
| 8 | ЭЛАСТИЧНАЯ БУЛАВКА | B00001020 | 1 | 1 | 8 | |||
| 9 | Болты с шестигранной головкой и фланцем | B00002069 | 4 | 4 | 9 | |||
| 10 | Зажим | D16A-111-01A | 1 | 1 | 10 | |||
| 11 | Шкив, конец | D16A-136-02 | 1 | 1 | 11 | |||
| 12 | Шкив, вентилятор | D16A-107-15 | 1 | 1 | 12 | |||
| 13 | Болт с шестигранной головкой | B00002147 | 4 | 4 | 13 | |||
| 14 | Комплект основания (прессованный), подшипник вентилятора | D16A-010-900 | 1 | 1 | 14 | |||
| 15 | Проставка, вентилятор | D16A-128-36 | 1 | 1 | 15 | |||
| 16 | Распорная втулка | D11-104-01 | 1 | 1 | 16 | |||
| 17 | БОЛТ, ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕВОЙ ГОЛОВКОЙ | B00001990 | 1 | 1 | 17 | |||
| 18 | Кронштейн генератора | D11-103-900 | 1 | 1 | 18 | |||
| 19 | Болты с шестигранной головкой и фланцем | B00002054 | 2 | 2 | 19 |
