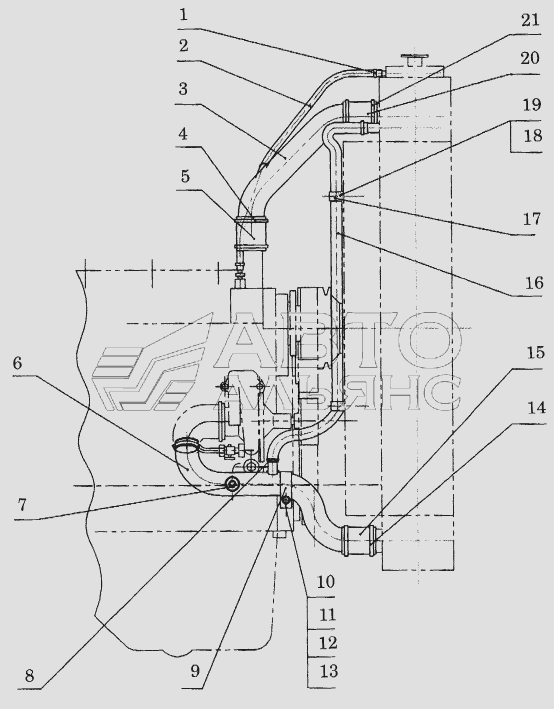

Система охлаждения двигателя
100%
Название детали
Болт
Заводской номер
GB5787-AM10x25
Количество на модель
№
Название детали
Орех
Заводской номер
GB6177-M10-Y
Количество на модель
№
Название детали
Выходной патрубок радиатора
Заводской номер
D24B-112-01
Количество на модель
№
Название детали
Заглушка, трубка
Заводской номер
D24A-122-01
Количество на модель
№
Название детали
Зажим
Заводской номер
Q/SC1302-12-19
Количество на модель
2
№
1
Название детали
Зажим
Заводской номер
Q/SC1302-18-32
Количество на модель
№
1
Название детали
Шланг
Заводской номер
GB7548-0-10x850
Количество на модель
1
№
2
Название детали
Шланг
Заводской номер
GB7548-0-10x640
Количество на модель
№
2
Название детали
Шланг
Заводской номер
GB7548-0-10x750
Количество на модель
№
2
Название детали
Верхний входной патрубок радиатора
Заводской номер
D24C-103-34
Количество на модель
№
3
Название детали
Верхний входной патрубок радиатора
Заводской номер
D24C-103-42
Количество на модель
№
3
Название детали
Верхний входной патрубок радиатора
Заводской номер
D24C-103-43
Количество на модель
№
3
Название детали
Зажим
Заводской номер
Q/SC1302-52-76
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
Q/SC646-60x100
Количество на модель
№
5
Название детали
Шланг
Заводской номер
Q/SC646-57x100
Количество на модель
№
5
Название детали
Входной патрубок водяного насоса
Заводской номер
D24C-003-81c
Количество на модель
№
6
Название детали
Входной патрубок водяного насоса
Заводской номер
D24C-003-85
Количество на модель
№
6
Название детали
Патрубок, водный насос
Заводской номер
D24C-003-46
Количество на модель
№
6
Название детали
Патрубок, водный насос
Заводской номер
D24C-003-36
Количество на модель
№
6
Название детали
Патрубок, водный насос
Заводской номер
D24C-003-49
Количество на модель
№
6
Название детали
Заглушка, трубка
Заводской номер
D02A-164-01
Количество на модель
№
7
Название детали
Зажим
Заводской номер
Q/SC1302-21-44
Количество на модель
№
8
Название детали
Зажим
Заводской номер
D24B-113-01
Количество на модель
№
9
Название детали
Болт
Заводской номер
GB5783-M10x20
Количество на модель
№
10
Название детали
Шайба
Заводской номер
GB97.2-10-200HV-Y
Количество на модель
№
11
Название детали
Кронштейн, водный насос
Заводской номер
D24C-111-35a
Количество на модель
№
12
Название детали
Болт
Заводской номер
GB5787-AM8x16
Количество на модель
№
13
Название детали
Шланг
Заводской номер
Q/SC646-51x100
Количество на модель
2
№
15
Название детали
Шланг
Заводской номер
Q/SC646-25x1200
Количество на модель
№
16
Название детали
Шланг
Заводской номер
Q/SC646-25x1000
Количество на модель
№
16
Название детали
Шланг
Заводской номер
Q/SC646-19x1200
Количество на модель
№
16
Название детали
Зажим
Заводской номер
D24B-114-01
Количество на модель
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | GB5787-AM10x25 | |||||||
| Орех | GB6177-M10-Y | |||||||
| Выходной патрубок радиатора | D24B-112-01 | |||||||
| Заглушка, трубка | D24A-122-01 | |||||||
| 1 | Зажим | Q/SC1302-12-19 | 2 | 2 | 1 | |||
| 1 | Зажим | Q/SC1302-18-32 | 1 | |||||
| 2 | Шланг | GB7548-0-10x850 | 1 | 1 | 2 | |||
| 2 | Шланг | GB7548-0-10x640 | 2 | |||||
| 2 | Шланг | GB7548-0-10x750 | 2 | |||||
| 3 | Верхний входной патрубок радиатора | D24C-103-34 | 3 | |||||
| 3 | Верхний входной патрубок радиатора | D24C-103-42 | 3 | |||||
| 3 | Верхний входной патрубок радиатора | D24C-103-43 | 3 | |||||
| 4 | Зажим | Q/SC1302-52-76 | 1 | 1 | 4 | |||
| 5 | Шланг | Q/SC646-60x100 | 5 | |||||
| 5 | Шланг | Q/SC646-57x100 | 5 | |||||
| 6 | Входной патрубок водяного насоса | D24C-003-81c | 6 | |||||
| 6 | Входной патрубок водяного насоса | D24C-003-85 | 6 | |||||
| 6 | Патрубок, водный насос | D24C-003-46 | 6 | |||||
| 6 | Патрубок, водный насос | D24C-003-36 | 6 | |||||
| 6 | Патрубок, водный насос | D24C-003-49 | 6 | |||||
| 7 | Заглушка, трубка | D02A-164-01 | 7 | |||||
| 8 | Зажим | Q/SC1302-21-44 | 8 | |||||
| 9 | Зажим | D24B-113-01 | 9 | |||||
| 10 | Болт | GB5783-M10x20 | 10 | |||||
| 11 | Шайба | GB97.2-10-200HV-Y | 11 | |||||
| 12 | Кронштейн, водный насос | D24C-111-35a | 12 | |||||
| 13 | Болт | GB5787-AM8x16 | 13 | |||||
| 15 | Шланг | Q/SC646-51x100 | 2 | 2 | 15 | |||
| 16 | Шланг | Q/SC646-25x1200 | 16 | |||||
| 16 | Шланг | Q/SC646-25x1000 | 16 | |||||
| 16 | Шланг | Q/SC646-19x1200 | 16 | |||||
| 17 | Зажим | D24B-114-01 | 17 |
