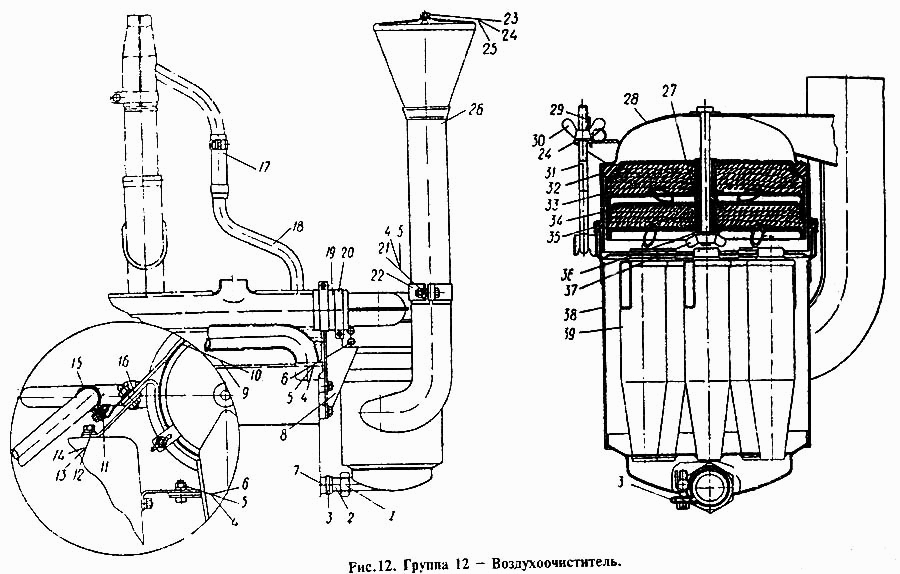

Воздухоочиститель
100%
Название детали
Воздухоочиститель в сборе
Заводской номер
12Б-12С2
Количество на модель
1
№
Название детали
Орех
Заводской номер
ГУ-М8
Количество на модель
1
№
Название детали
Трубка отсосная и сборе
Заводской номер
14А-12С13-2
Количество на модель
1
№
Название детали
Гаечный ключ
Заводской номер
СМДН-1233
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
СМД14-1250
Количество на модель
1
№
2
Название детали
Хомут стяжной
Заводской номер
Н-66С2
Количество на модель
2
№
3
Название детали
Шайба пружинная
Заводской номер
ШПН-10
Количество на модель
7
№
4
Название детали
Орех
Заводской номер
ГУ-М10
Количество на модель
7
№
5
Название детали
Болт
Заводской номер
БНП-М10Х25
Количество на модель
4
№
6
Название детали
Шланг соединительный
Заводской номер
СМД9-1249
Количество на модель
1
№
7
Название детали
Кронштейн в сборе
Заводской номер
Н-12С16-2
Количество на модель
1
№
8
Название детали
Прокладка кронштейна воздухоочистителя
Заводской номер
14-1248
Количество на модель
1
№
9
Название детали
Половина хомута
Заводской номер
14-1228
Количество на модель
2
№
10
Название детали
прокладка
Заводской номер
14-1255-1
Количество на модель
1
№
11
Название детали
Шайба штампованная
Заводской номер
ШШ-13
Количество на модель
1
№
12
Название детали
Шайба пружинная
Заводской номер
ШПН-12
Количество на модель
1
№
13
Название детали
Гайка М12, Н488-66
Заводской номер
ГУ-М12
Количество на модель
1
№
14
Название детали
Скоба
Заводской номер
14-1243-1
Количество на модель
1
№
15
Название детали
Кронштейн отсосной трубки
Заводской номер
14-1263
Количество на модель
1
№
16
Название детали
Шланг соединительный
Заводской номер
СМД9-1226
Количество на модель
1
№
17
Название детали
Трубка отсосная в сборе
Заводской номер
14-12С13
Количество на модель
1
№
18
Название детали
Шланг соединительный
Заводской номер
14-1254
Количество на модель
1
№
19
Название детали
Хомут стяжной
Заводской номер
Н-66С5
Количество на модель
2
№
20
Название детали
Болт М10Х40, ГОСТ 7795-62
Заводской номер
БНП-М10Х40
Количество на модель
2
№
21
Название детали
Хомут
Заводской номер
СМД7-1245
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
БНП-М8Х16
Количество на модель
1
№
23
Название детали
Шайба пружинная
Заводской номер
ШПН-8
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
Н-5479
Количество на модель
1
№
25
Название детали
Воздухозаборник
Заводской номер
СМД9-12С10
Количество на модель
1
№
26
Название детали
Кольцо уплотнительное внутреннее
Заводской номер
14-1246
Количество на модель
1
№
27
Название детали
Головка воздухоочистителя в сборе
Заводской номер
14-12С8-1
Количество на модель
1
№
28
Название детали
Пружина
Заводской номер
14-1264
Количество на модель
3
№
29
Название детали
Барный орех
Заводской номер
14-1266
Количество на модель
3
№
30
Название детали
Болт стяжной
Заводской номер
14-1221-1
Количество на модель
3
№
31
Название детали
Кольцо уплотнительное верхнее
Заводской номер
М-1210
Количество на модель
1
№
32
Название детали
Кассета в сборе
Заводской номер
14-12С5
Количество на модель
1
№
33
Название детали
Кассета в сборе
Заводской номер
14-12С12
Количество на модель
1
№
34
Название детали
Кольцо уплотнительное
Заводской номер
14-1220
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
14-1214
Количество на модель
1
№
36
Название детали
Барный орех
Заводской номер
14-1244
Количество на модель
1
№
37
Название детали
Кожух в сборе
Заводской номер
14-12С4-1
Количество на модель
1
№
38
Название детали
Первая ступень воздухоочистителя
Заводской номер
14-12С3
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоочиститель в сборе | 12Б-12С2 | 1 | 1 | |||||
| Орех | ГУ-М8 | 1 | 1 | |||||
| Трубка отсосная и сборе | 14А-12С13-2 | 1 | 1 | |||||
| 1 | Гаечный ключ | СМДН-1233 | 1 | 1 | 1 | |||
| 2 | Труба | СМД14-1250 | 1 | 1 | 2 | |||
| 3 | Хомут стяжной | Н-66С2 | 2 | 2 | 3 | |||
| 4 | Шайба пружинная | ШПН-10 | 7 | 7 | 4 | |||
| 5 | Орех | ГУ-М10 | 7 | 7 | 5 | |||
| 6 | Болт | БНП-М10Х25 | 4 | 4 | 6 | |||
| 7 | Шланг соединительный | СМД9-1249 | 1 | 1 | 7 | |||
| 8 | Кронштейн в сборе | Н-12С16-2 | 1 | 1 | 8 | |||
| 9 | Прокладка кронштейна воздухоочистителя | 14-1248 | 1 | 1 | 9 | |||
| 10 | Половина хомута | 14-1228 | 2 | 2 | 10 | |||
| 11 | прокладка | 14-1255-1 | 1 | 1 | 11 | |||
| 12 | Шайба штампованная | ШШ-13 | 1 | 1 | 12 | |||
| 13 | Шайба пружинная | ШПН-12 | 1 | 1 | 13 | |||
| 14 | Гайка М12, Н488-66 | ГУ-М12 | 1 | 1 | 14 | |||
| 15 | Скоба | 14-1243-1 | 1 | 1 | 15 | |||
| 16 | Кронштейн отсосной трубки | 14-1263 | 1 | 1 | 16 | |||
| 17 | Шланг соединительный | СМД9-1226 | 1 | 1 | 17 | |||
| 18 | Трубка отсосная в сборе | 14-12С13 | 1 | 1 | 18 | |||
| 19 | Шланг соединительный | 14-1254 | 1 | 1 | 19 | |||
| 20 | Хомут стяжной | Н-66С5 | 2 | 2 | 20 | |||
| 21 | Болт М10Х40, ГОСТ 7795-62 | БНП-М10Х40 | 2 | 2 | 21 | |||
| 22 | Хомут | СМД7-1245 | 1 | 1 | 22 | |||
| 23 | Болт | БНП-М8Х16 | 1 | 1 | 23 | |||
| 24 | Шайба пружинная | ШПН-8 | 4 | 4 | 24 | |||
| 25 | Шайба | Н-5479 | 1 | 1 | 25 | |||
| 26 | Воздухозаборник | СМД9-12С10 | 1 | 1 | 26 | |||
| 27 | Кольцо уплотнительное внутреннее | 14-1246 | 1 | 1 | 27 | |||
| 28 | Головка воздухоочистителя в сборе | 14-12С8-1 | 1 | 1 | 28 | |||
| 29 | Пружина | 14-1264 | 3 | 3 | 29 | |||
| 30 | Барный орех | 14-1266 | 3 | 3 | 30 | |||
| 31 | Болт стяжной | 14-1221-1 | 3 | 3 | 31 | |||
| 32 | Кольцо уплотнительное верхнее | М-1210 | 1 | 1 | 32 | |||
| 33 | Кассета в сборе | 14-12С5 | 1 | 1 | 33 | |||
| 34 | Кассета в сборе | 14-12С12 | 1 | 1 | 34 | |||
| 35 | Кольцо уплотнительное | 14-1220 | 1 | 1 | 35 | |||
| 36 | Шайба | 14-1214 | 1 | 1 | 36 | |||
| 37 | Барный орех | 14-1244 | 1 | 1 | 37 | |||
| 38 | Кожух в сборе | 14-12С4-1 | 1 | 1 | 38 | |||
| 39 | Первая ступень воздухоочистителя | 14-12С3 | 1 | 1 | 39 |
