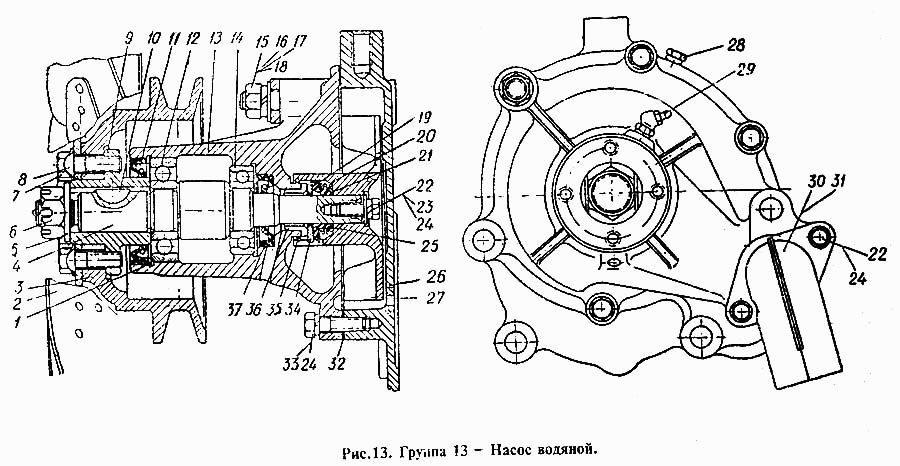

Насос водяной
100%
Название детали
Болт
Заводской номер
14-1341
Количество на модель
2
№
Название детали
Шайба пружинная
Заводской номер
ШПН-10
Количество на модель
5
№
Название детали
Ремень нет и л игорный с пазами
Заводской номер
14К-1328А
Количество на модель
1
№
Название детали
Ремень
Заводской номер
14-1328-1
Количество на модель
1
№
Название детали
Проставка водяного насоса
Заводской номер
15К-1361
Количество на модель
1
№
Название детали
Прокладка проставки водяного насоса
Заводской номер
СМД14К-1331
Количество на модель
1
№
Название детали
Прокладка крышки водяного насоса
Заводской номер
СМД2-1330
Количество на модель
1
№
Название детали
Прокладка корпуса водяного насоса
Заводской номер
СМД8-1318
Количество на модель
1
№
Название детали
Ось рукоятки
Заводской номер
14-1372
Количество на модель
1
№
Название детали
Насос водяной в сборе
Заводской номер
14-13С2-1
Количество на модель
1
№
Название детали
Крышка корпуса водяного насоса
Заводской номер
СМД9-1303
Количество на модель
1
№
Название детали
Кронштейн грузовой
Заводской номер
СМД1-1340-1А
Количество на модель
1
№
Название детали
Корпус водяного насоса
Заводской номер
14-1301
Количество на модель
1
№
Название детали
Комплект деталей уплотнения водяного насоса
Заводской номер
14-13С26
Количество на модель
1
№
Название детали
Орех
Заводской номер
ГУ-М10
Количество на модель
1
№
Название детали
Водяной насос в сборе со шкивом
Заводской номер
14-13С25
Количество на модель
1
№
Название детали
Кольцо стопорное
Заводской номер
СМД14-1359
Количество на модель
1
№
1
Название детали
Вентилятор в сборе
Заводской номер
14-13С10А
Количество на модель
2
№
2
Название детали
Шкив вентилятора
Заводской номер
14-1302-3
Количество на модель
1
№
3
Название детали
Валик водяного насоса
Заводской номер
14-1305-1
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
14-1362
Количество на модель
1
№
5
Название детали
Шлицевая гайка
Заводской номер
ГПН-1М18
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
БНП-М10Х30
Количество на модель
6
№
7
Название детали
Стопорная шайба
Заводской номер
СМД14-1357-1
Количество на модель
2
№
8
Название детали
Ступица шкива вентилятора
Заводской номер
14-1310-2
Количество на модель
1
№
9
Название детали
Шпонка сегментная
Заводской номер
ШС-5Х28
Количество на модель
1
№
10
Название детали
Сальник самоподжимной каркасный-
Заводской номер
Н-6227
Количество на модель
1
№
11
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
№305
Количество на модель
1
№
12
Название детали
Корпус водяного насоса
Заводской номер
14А-1301
Количество на модель
1
№
13
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
№205
Количество на модель
1
№
14
Название детали
Шпилька
Заводской номер
ШНЧ-М12Х60
Количество на модель
1
№
15
Название детали
Гайка М12, Н488-66
Заводской номер
ГУ-М12
Количество на модель
1
№
16
Название детали
Шайба пружинная
Заводской номер
ШПН-12
Количество на модель
10
№
17
Название детали
Шайба штампованная
Заводской номер
ШШ-13
Количество на модель
1
№
18
Название детали
Обойма сальника
Заводской номер
СМД1-1314
Количество на модель
1
№
19
Название детали
Пружина упорная
Заводской номер
14-1313
Количество на модель
1
№
20
Название детали
Кольцо манжеты
Заводской номер
СМД1-1315
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
БНП-М8Х20
Количество на модель
3
№
22
Название детали
Шайба специальная
Заводской номер
ШШС-9Х20Х2
Количество на модель
1
№
23
Название детали
Шайба пружинная
Заводской номер
ШПН-8
Количество на модель
6
№
24
Название детали
Манжета сальника
Заводской номер
СМД1-1316
Количество на модель
1
№
25
Название детали
Крышка корпуса водяного насоса
Заводской номер
СМД2-1303
Количество на модель
1
№
26
Название детали
Крыльчатка водяного насоса
Заводской номер
14-1304
Количество на модель
1
№
27
Название детали
Пробка коническая шестигранная
Заводской номер
ПК-1/8"
Количество на модель
1
№
28
Название детали
Масленка
Заводской номер
М11-А-45
Количество на модель
1
№
29
Название детали
Патрубок в сборе
Заводской номер
14А-13С20
Количество на модель
1
№
30
Название детали
Прокладка патрубка
Заводской номер
СМД9-1329
Количество на модель
1
№
31
Название детали
Прокладка корпуса водяного насоса
Заводской номер
СМД2-1318
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
БНП-М8Х30
Количество на модель
3
№
33
Название детали
Шайба уплотняющая
Заводской номер
14-1312
Количество на модель
1
№
34
Название детали
Кольцо стопорное
Заводской номер
СМД1-1317
Количество на модель
1
№
35
Название детали
Втулка опорная
Заводской номер
СМД1-1306
Количество на модель
1
№
36
Название детали
Сальник самоподжимной каркасный-
Заводской номер
Н-6295
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 14-1341 | 2 | 2 | |||||
| Шайба пружинная | ШПН-10 | 5 | 5 | |||||
| Ремень нет и л игорный с пазами | 14К-1328А | 1 | 1 | |||||
| Ремень | 14-1328-1 | 1 | 1 | |||||
| Проставка водяного насоса | 15К-1361 | 1 | 1 | |||||
| Прокладка проставки водяного насоса | СМД14К-1331 | 1 | 1 | |||||
| Прокладка крышки водяного насоса | СМД2-1330 | 1 | 1 | |||||
| Прокладка корпуса водяного насоса | СМД8-1318 | 1 | 1 | |||||
| Ось рукоятки | 14-1372 | 1 | 1 | |||||
| Насос водяной в сборе | 14-13С2-1 | 1 | 1 | |||||
| Крышка корпуса водяного насоса | СМД9-1303 | 1 | 1 | |||||
| Кронштейн грузовой | СМД1-1340-1А | 1 | 1 | |||||
| Корпус водяного насоса | 14-1301 | 1 | 1 | |||||
| Комплект деталей уплотнения водяного насоса | 14-13С26 | 1 | 1 | |||||
| Орех | ГУ-М10 | 1 | 1 | |||||
| Водяной насос в сборе со шкивом | 14-13С25 | 1 | 1 | |||||
| 1 | Кольцо стопорное | СМД14-1359 | 1 | 1 | 1 | |||
| 2 | Вентилятор в сборе | 14-13С10А | 2 | 2 | 2 | |||
| 3 | Шкив вентилятора | 14-1302-3 | 1 | 1 | 3 | |||
| 4 | Валик водяного насоса | 14-1305-1 | 1 | 1 | 4 | |||
| 5 | Шайба | 14-1362 | 1 | 1 | 5 | |||
| 6 | Шлицевая гайка | ГПН-1М18 | 1 | 1 | 6 | |||
| 7 | Болт | БНП-М10Х30 | 6 | 6 | 7 | |||
| 8 | Стопорная шайба | СМД14-1357-1 | 2 | 2 | 8 | |||
| 9 | Ступица шкива вентилятора | 14-1310-2 | 1 | 1 | 9 | |||
| 10 | Шпонка сегментная | ШС-5Х28 | 1 | 1 | 10 | |||
| 11 | Сальник самоподжимной каркасный- | Н-6227 | 1 | 1 | 11 | |||
| 12 | Подшипник ГОСТ 8338-75 | №305 | 1 | 1 | 12 | |||
| 13 | Корпус водяного насоса | 14А-1301 | 1 | 1 | 13 | |||
| 14 | Подшипник ГОСТ 8338-75 | №205 | 1 | 1 | 14 | |||
| 15 | Шпилька | ШНЧ-М12Х60 | 1 | 1 | 15 | |||
| 16 | Гайка М12, Н488-66 | ГУ-М12 | 1 | 1 | 16 | |||
| 17 | Шайба пружинная | ШПН-12 | 10 | 10 | 17 | |||
| 18 | Шайба штампованная | ШШ-13 | 1 | 1 | 18 | |||
| 19 | Обойма сальника | СМД1-1314 | 1 | 1 | 19 | |||
| 20 | Пружина упорная | 14-1313 | 1 | 1 | 20 | |||
| 21 | Кольцо манжеты | СМД1-1315 | 1 | 1 | 21 | |||
| 22 | Болт | БНП-М8Х20 | 3 | 3 | 22 | |||
| 23 | Шайба специальная | ШШС-9Х20Х2 | 1 | 1 | 23 | |||
| 24 | Шайба пружинная | ШПН-8 | 6 | 6 | 24 | |||
| 25 | Манжета сальника | СМД1-1316 | 1 | 1 | 25 | |||
| 26 | Крышка корпуса водяного насоса | СМД2-1303 | 1 | 1 | 26 | |||
| 27 | Крыльчатка водяного насоса | 14-1304 | 1 | 1 | 27 | |||
| 28 | Пробка коническая шестигранная | ПК-1/8" | 1 | 1 | 28 | |||
| 29 | Масленка | М11-А-45 | 1 | 1 | 29 | |||
| 30 | Патрубок в сборе | 14А-13С20 | 1 | 1 | 30 | |||
| 31 | Прокладка патрубка | СМД9-1329 | 1 | 1 | 31 | |||
| 32 | Прокладка корпуса водяного насоса | СМД2-1318 | 1 | 1 | 32 | |||
| 33 | Болт | БНП-М8Х30 | 3 | 3 | 33 | |||
| 34 | Шайба уплотняющая | 14-1312 | 1 | 1 | 34 | |||
| 35 | Кольцо стопорное | СМД1-1317 | 1 | 1 | 35 | |||
| 36 | Втулка опорная | СМД1-1306 | 1 | 1 | 36 | |||
| 37 | Сальник самоподжимной каркасный- | Н-6295 | 1 | 1 | 37 |
