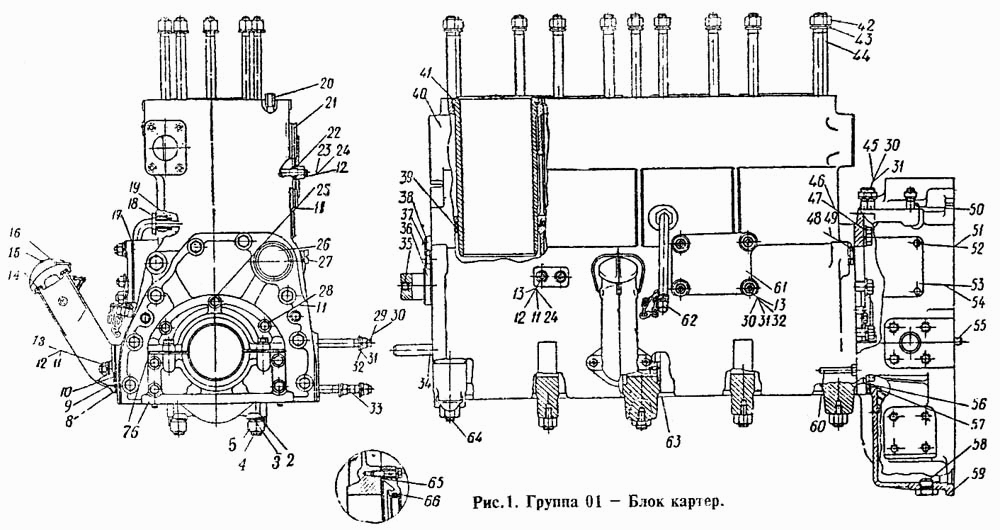

Блок картер
100%
Название детали
Болт
Заводской номер
БНП-М12Х30
Количество на модель
4
№
Название детали
Орех
Заводской номер
ГУ-М14
Количество на модель
8
№
Название детали
Картер маховика в сборе
Заводской номер
15К-01С3
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
СМД1-1329
Количество на модель
1
№
Название детали
Шайба специальная
Заводской номер
14-0123
Количество на модель
1
№
Название детали
Шпилька
Заводской номер
ШНЧА-М14Х35
Количество на модель
8
№
Название детали
Штифт цилиндрический
Заводской номер
ШЦ-8Х20
Количество на модель
4
№
1
Название детали
Шайба замковая
Заводской номер
СМД9-0119
Количество на модель
10
№
2
Название детали
Шайба специальная
Заводской номер
СМД7-0168
Количество на модель
10
№
3
Название детали
Шпилька коренных подшипников
Заводской номер
14-0117-1
Количество на модель
8
№
4
Название детали
Гайка подшипника
Заводской номер
СМД1-0118
Количество на модель
10
№
5
Название детали
Корпус уплотнения
Заводской номер
14-01С9
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
14-0148
Количество на модель
2
№
7
Название детали
Прокладка патрубка
Заводской номер
СМД1-0126
Количество на модель
1
№
8
Название детали
Патрубок маслоналивной
Заводской номер
14-0132
Количество на модель
1
№
9
Название детали
Сетка
Заводской номер
СМД1-0125
Количество на модель
1
№
10
Название детали
Шайба пружинная
Заводской номер
ШПН-10
Количество на модель
13
№
11
Название детали
Орех
Заводской номер
ГУ-М10
Количество на модель
9
№
12
Название детали
Шпилька
Заводской номер
ШНЧА-М10Х22
Количество на модель
4
№
13
Название детали
Прокладка крышки
Заводской номер
14-0122
Количество на модель
2
№
14
Название детали
Пружина крышки
Заводской номер
СМД1-0124
Количество на модель
1
№
15
Название детали
Крышка патрубка
Заводской номер
14-0108
Количество на модель
1
№
16
Название детали
Прокладка корпуса масляного фильтра
Заводской номер
СМД1-1022
Количество на модель
1
№
17
Название детали
Ниппель
Заводской номер
14-0174
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
14-0172
Количество на модель
1
№
19
Название детали
Заглушка
Заводской номер
СМД1-0130
Количество на модель
1
№
20
Название детали
Крышка боковая в сборе
Заводской номер
СМД9-01С6
Количество на модель
2
№
21
Название детали
Кольцо уплотняющее
Заводской номер
СМД9-0114
Количество на модель
4
№
22
Название детали
Шпилька
Заводской номер
Н-5265
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
ШШ-11
Количество на модель
6
№
24
Название детали
Болт М10Х40, ГОСТ 7795-62
Заводской номер
БНП-М10Х40
Количество на модель
3
№
25
Название детали
Заглушка 60, ГОСТ 3111-67
Заводской номер
3С-60
Количество на модель
1
№
26
Название детали
Пробка коническая
Заводской номер
ПРП-3/8
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
БНП-М10Х25
Количество на модель
6
№
28
Название детали
Шпилька
Заводской номер
ШНЧ-М12Х85
Количество на модель
3
№
29
Название детали
Гайка М12, Н488-66
Заводской номер
ГУ-М12
Количество на модель
12
№
30
Название детали
Шайба пружинная
Заводской номер
ШПН-12
Количество на модель
12
№
31
Название детали
Шайба штампованная
Заводской номер
ШШ-13
Количество на модель
4
№
32
Название детали
Шпилька
Заводской номер
ШНЧ-М12Х55
Количество на модель
1
№
33
Название детали
Втулка направляющая
Заводской номер
СМД7-0166
Количество на модель
2
№
34
Название детали
Заглушка
Заводской номер
СМД55-0139
Количество на модель
1
№
35
Название детали
Палец
Заводской номер
СМД14-0162
Количество на модель
1
№
36
Название детали
Подшипник распределительного вала передний
Заводской номер
СМД14-0109
Количество на модель
1
№
36
Название детали
Пробка
Заводской номер
СМД7-0164
Количество на модель
1
№
37
Название детали
Кольцо уплотнительное
Заводской номер
СМД9-0128
Количество на модель
4
№
39
Название детали
Картер в сборе
Заводской номер
14-01С13
Количество на модель
1
№
40
Название детали
Гильза цилиндра
Заводской номер
14-0102
Количество на модель
4
№
41
Название детали
Гайка
Заводской номер
14-0163
Количество на модель
7
№
42
Название детали
Шайба
Заводской номер
14-0150
Количество на модель
17
№
43
Название детали
Шпилька крепления головки
Заводской номер
14-0116
Количество на модель
17
№
44
Название детали
Шпилька
Заводской номер
ШНЧ-М12Х40
Количество на модель
4
№
45
Название детали
Шпилька картера маховика
Заводской номер
14-0115
Количество на модель
8
№
46
Название детали
Шайба пружинная
Заводской номер
ШПН-14
Количество на модель
12
№
47
Название детали
Пробка резьбовая
Заводской номер
Н-5885
Количество на модель
1
№
48
Название детали
Прокладка
Заводской номер
СМД7-0684
Количество на модель
1
№
49
Название детали
Штифт цилиндрический
Заводской номер
ШЦ-10Х26
Количество на модель
2
№
50
Название детали
Болт
Заводской номер
15НП-М6Х16
Количество на модель
4
№
51
Название детали
Шайба пружинная
Заводской номер
ШПН-6
Количество на модель
4
№
52
Название детали
Крышка
Заводской номер
СМД8-0167
Количество на модель
1
№
53
Название детали
прокладка
Заводской номер
14-0190
Количество на модель
1
№
54
Название детали
Штифт цилиндрический
Заводской номер
ШЦ2-13Х26
Количество на модель
2
№
55
Название детали
Уплотнение картера
Заводской номер
СМД14-0138
Количество на модель
1
№
56
Название детали
Шплинт
Заводской номер
Ш-3Х20
Количество на модель
4
№
57
Название детали
Пробка
Заводской номер
У5-0815-1
Количество на модель
1
№
58
Название детали
Картер маховика
Заводской номер
14-01С3
Количество на модель
1
№
59
Название детали
Шпилька установочная
Заводской номер
СМД55У-01С8
Количество на модель
1
№
60
Название детали
Крышка фланца маслофильтра
Заводской номер
14-0113
Количество на модель
1
№
61
Название детали
Трубка сливная и сборе
Заводской номер
14-01С10
Количество на модель
1
№
62
Название детали
Штифт цилиндрический
Заводской номер
ШЦ-5Х10
Количество на модель
4
№
63
Название детали
Шпилька коренных подшипников
Заводской номер
14-0185
Количество на модель
2
№
64
Название детали
Прокладка
Заводской номер
СМД14-0149
Количество на модель
1
№
65
Название детали
Сальник
Заводской номер
СМД55-0134
Количество на модель
2
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | БНП-М12Х30 | 4 | 4 | |||||
| Орех | ГУ-М14 | 8 | 8 | |||||
| Картер маховика в сборе | 15К-01С3 | 1 | 1 | |||||
| Прокладка | СМД1-1329 | 1 | 1 | |||||
| Шайба специальная | 14-0123 | 1 | 1 | |||||
| Шпилька | ШНЧА-М14Х35 | 8 | 8 | |||||
| 1 | Штифт цилиндрический | ШЦ-8Х20 | 4 | 4 | 1 | |||
| 2 | Шайба замковая | СМД9-0119 | 10 | 10 | 2 | |||
| 3 | Шайба специальная | СМД7-0168 | 10 | 10 | 3 | |||
| 4 | Шпилька коренных подшипников | 14-0117-1 | 8 | 8 | 4 | |||
| 5 | Гайка подшипника | СМД1-0118 | 10 | 10 | 5 | |||
| 6 | Корпус уплотнения | 14-01С9 | 1 | 1 | 6 | |||
| 7 | Прокладка | 14-0148 | 2 | 2 | 7 | |||
| 8 | Прокладка патрубка | СМД1-0126 | 1 | 1 | 8 | |||
| 9 | Патрубок маслоналивной | 14-0132 | 1 | 1 | 9 | |||
| 10 | Сетка | СМД1-0125 | 1 | 1 | 10 | |||
| 11 | Шайба пружинная | ШПН-10 | 13 | 13 | 11 | |||
| 12 | Орех | ГУ-М10 | 9 | 9 | 12 | |||
| 13 | Шпилька | ШНЧА-М10Х22 | 4 | 4 | 13 | |||
| 14 | Прокладка крышки | 14-0122 | 2 | 2 | 14 | |||
| 15 | Пружина крышки | СМД1-0124 | 1 | 1 | 15 | |||
| 16 | Крышка патрубка | 14-0108 | 1 | 1 | 16 | |||
| 17 | Прокладка корпуса масляного фильтра | СМД1-1022 | 1 | 1 | 17 | |||
| 18 | Ниппель | 14-0174 | 1 | 1 | 18 | |||
| 19 | прокладка | 14-0172 | 1 | 1 | 19 | |||
| 20 | Заглушка | СМД1-0130 | 1 | 1 | 20 | |||
| 21 | Крышка боковая в сборе | СМД9-01С6 | 2 | 2 | 21 | |||
| 22 | Кольцо уплотняющее | СМД9-0114 | 4 | 4 | 22 | |||
| 23 | Шпилька | Н-5265 | 4 | 4 | 23 | |||
| 24 | Шайба | ШШ-11 | 6 | 6 | 24 | |||
| 25 | Болт М10Х40, ГОСТ 7795-62 | БНП-М10Х40 | 3 | 3 | 25 | |||
| 26 | Заглушка 60, ГОСТ 3111-67 | 3С-60 | 1 | 1 | 26 | |||
| 27 | Пробка коническая | ПРП-3/8 | 1 | 1 | 27 | |||
| 28 | Болт | БНП-М10Х25 | 6 | 6 | 28 | |||
| 29 | Шпилька | ШНЧ-М12Х85 | 3 | 3 | 29 | |||
| 30 | Гайка М12, Н488-66 | ГУ-М12 | 12 | 12 | 30 | |||
| 31 | Шайба пружинная | ШПН-12 | 12 | 12 | 31 | |||
| 32 | Шайба штампованная | ШШ-13 | 4 | 4 | 32 | |||
| 33 | Шпилька | ШНЧ-М12Х55 | 1 | 1 | 33 | |||
| 34 | Втулка направляющая | СМД7-0166 | 2 | 2 | 34 | |||
| 35 | Заглушка | СМД55-0139 | 1 | 1 | 35 | |||
| 36 | Палец | СМД14-0162 | 1 | 1 | 36 | |||
| 36 | Подшипник распределительного вала передний | СМД14-0109 | 1 | 1 | 36 | |||
| 37 | Пробка | СМД7-0164 | 1 | 1 | 37 | |||
| 39 | Кольцо уплотнительное | СМД9-0128 | 4 | 4 | 39 | |||
| 40 | Картер в сборе | 14-01С13 | 1 | 1 | 40 | |||
| 41 | Гильза цилиндра | 14-0102 | 4 | 4 | 41 | |||
| 42 | Гайка | 14-0163 | 7 | 7 | 42 | |||
| 43 | Шайба | 14-0150 | 17 | 17 | 43 | |||
| 44 | Шпилька крепления головки | 14-0116 | 17 | 17 | 44 | |||
| 45 | Шпилька | ШНЧ-М12Х40 | 4 | 4 | 45 | |||
| 46 | Шпилька картера маховика | 14-0115 | 8 | 8 | 46 | |||
| 47 | Шайба пружинная | ШПН-14 | 12 | 12 | 47 | |||
| 48 | Пробка резьбовая | Н-5885 | 1 | 1 | 48 | |||
| 49 | Прокладка | СМД7-0684 | 1 | 1 | 49 | |||
| 50 | Штифт цилиндрический | ШЦ-10Х26 | 2 | 2 | 50 | |||
| 51 | Болт | 15НП-М6Х16 | 4 | 4 | 51 | |||
| 52 | Шайба пружинная | ШПН-6 | 4 | 4 | 52 | |||
| 53 | Крышка | СМД8-0167 | 1 | 1 | 53 | |||
| 54 | прокладка | 14-0190 | 1 | 1 | 54 | |||
| 55 | Штифт цилиндрический | ШЦ2-13Х26 | 2 | 2 | 55 | |||
| 56 | Уплотнение картера | СМД14-0138 | 1 | 1 | 56 | |||
| 57 | Шплинт | Ш-3Х20 | 4 | 4 | 57 | |||
| 58 | Пробка | У5-0815-1 | 1 | 1 | 58 | |||
| 59 | Картер маховика | 14-01С3 | 1 | 1 | 59 | |||
| 60 | Шпилька установочная | СМД55У-01С8 | 1 | 1 | 60 | |||
| 61 | Крышка фланца маслофильтра | 14-0113 | 1 | 1 | 61 | |||
| 62 | Трубка сливная и сборе | 14-01С10 | 1 | 1 | 62 | |||
| 63 | Штифт цилиндрический | ШЦ-5Х10 | 4 | 4 | 63 | |||
| 64 | Шпилька коренных подшипников | 14-0185 | 2 | 2 | 64 | |||
| 65 | Прокладка | СМД14-0149 | 1 | 1 | 65 | |||
| 66 | Сальник | СМД55-0134 | 2 | 2 | 66 |
