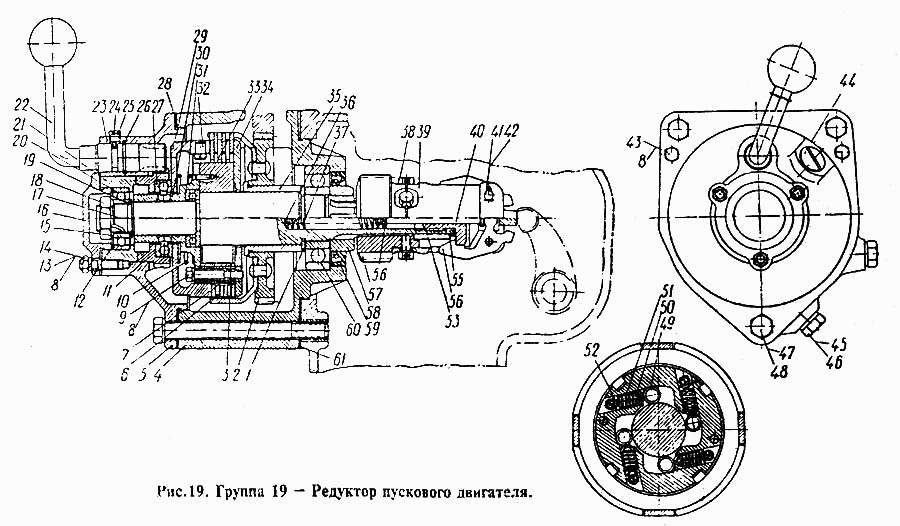

Редуктор пускового двигателя
100%
Название детали
Упорная шайба
Заводской номер
СМД2-1976
Количество на модель
1
№
1
Название детали
Колесо зубчатое
Заводской номер
СМД2-19С7-1А
Количество на модель
1
№
2
Название детали
Втулка специальная
Заводской номер
СМД2-1918
Количество на модель
1
№
3
Название детали
КОРПУС РЕДУКТОРА
Заводской номер
14-1901-1
Количество на модель
1
№
4
Название детали
Крышка корпуса редуктора
Заводской номер
СМД8-1902А
Количество на модель
1
№
5
Название детали
Диск ведущий
Заводской номер
СМД2-1916А
Количество на модель
3
№
6
Название детали
Диск ведомый
Заводской номер
СМД2-1915
Количество на модель
3
№
7
Название детали
Шайба пружинная
Заводской номер
ШПН-8
Количество на модель
9
№
8
Название детали
Болт М8Х45 ГОСТ 7795-62
Заводской номер
БНП-М8Х45
Количество на модель
4
№
9
Название детали
Пружина
Заводской номер
СМД2-1934
Количество на модель
1
№
10
Название детали
Упор нажимной механизма сцепления
Заводской номер
14-1965
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
СМД2-1967-1
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
ГУ-М8
Количество на модель
3
№
13
Название детали
Шпилька
Заводской номер
ШНЧ-М8Х20
Количество на модель
3
№
14
Название детали
Стопорная шайба
Заводской номер
СМД2-1966
Количество на модель
1
№
15
Название детали
Крышка сальника
Заводской номер
14-1913-1
Количество на модель
1
№
16
Название детали
ВАЛ РЕДУКТОРА
Заводской номер
СМД8-1904-1А
Количество на модель
1
№
17
Название детали
Орех
Заводской номер
ГУН-1М22
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
14-1920
Количество на модель
1
№
19
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
№305
Количество на модель
1
№
20
Название детали
Упор неподвижный механизма сцепления
Заводской номер
СМД8-1962-1
Количество на модель
1
№
21
Название детали
Рукоятка шаровая в сборе
Заводской номер
СМД8-19С18А
Количество на модель
1
№
22
Название детали
Крышка корпуса редуктора в сборе
Заводской номер
СМД8-19С12-1
Количество на модель
1
№
23
Название детали
Стопорная шайба
Заводской номер
ШСН-6,5Х19
Количество на модель
1
№
24
Название детали
Винт установочный
Заводской номер
ВУ6-М6Х18
Количество на модель
1
№
25
Название детали
Кольцо уплотнительное
Заводской номер
14-1958
Количество на модель
1
№
26
Название детали
Подшипник ГОСТ 6874-75
Заводской номер
№8109
Количество на модель
1
№
27
Название детали
Прокладка крышки редуктора
Заводской номер
СМД2-1941-1А
Количество на модель
1
№
28
Название детали
Диск нажимной
Заводской номер
14-1906-1
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
14-1905
Количество на модель
1
№
30
Название детали
Подшипник ГОСТ 6874-75
Заводской номер
№8106
Количество на модель
1
№
31
Название детали
Палец
Заводской номер
СМД2-1927
Количество на модель
2
№
32
Название детали
Штифт цилиндрический
Заводской номер
ШЦ2-8Х16ТО
Количество на модель
2
№
33
Название детали
Диск прижимной
Заводской номер
СМД2-1917
Количество на модель
1
№
34
Название детали
Втулка шестерни
Заводской номер
СМД2-1914-1
Количество на модель
1
№
35
Название детали
Пружина
Заводской номер
СМД8-1992
Количество на модель
1
№
36
Название детали
Пружина толкателя большая
Заводской номер
СМД2-1928
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
СМД8-1994
Количество на модель
4
№
38
Название детали
Держатель
Заводской номер
СМД2-1931
Количество на модель
1
№
39
Название детали
Толкатель
Заводской номер
СМД2-1925-1
Количество на модель
1
№
40
Название детали
Ось груза
Заводской номер
СМД2-1933
Количество на модель
2
№
41
Название детали
Шплинт разводной
Заводской номер
Ш-3Х15
Количество на модель
4
№
42
Название детали
Болт
Заводской номер
БНП-М8Х20
Количество на модель
2
№
43
Название детали
Пробка коническая
Заводской номер
ПРП-1/2"
Количество на модель
1
№
44
Название детали
прокладка
Заводской номер
СМД7-1539
Количество на модель
2
№
45
Название детали
Пробка резьбовая
Заводской номер
Н-5884
Количество на модель
2
№
46
Название детали
Болт
Заводской номер
БНП-М14Х150
Количество на модель
3
№
47
Название детали
Шайба пружинная
Заводской номер
ШПН-14
Количество на модель
3
№
48
Название детали
Ролик
Заводской номер
СМД2-1936
Количество на модель
4
№
49
Название детали
Плунжер
Заводской номер
СМД2-1935
Количество на модель
4
№
50
Название детали
Пружина
Заводской номер
СМД2-1923
Количество на модель
4
№
51
Название детали
Упор
Заводской номер
СМД2-1932
Количество на модель
4
№
52
Название детали
Втулка толкателя
Заводской номер
СМД2-1926-1
Количество на модель
1
№
53
Название детали
Груз держателя
Заводской номер
СМД2-1937А
Количество на модель
2
№
54
Название детали
Шайба замковая
Заводской номер
СМД8-1953
Количество на модель
1
№
55
Название детали
Шайба
Заводской номер
СМД8-1997
Количество на модель
1
№
56
Название детали
Шестерня включения
Заводской номер
СМД2-1929
Количество на модель
1
№
57
Название детали
Втулка сальника
Заводской номер
СМД2-1954А
Количество на модель
1
№
58
Название детали
Сальник самоподжимной каркасный-
Заводской номер
Н-6293А
Количество на модель
1
№
59
Название детали
Шарикоподшипник радиальный однорядный ХХ
Заводской номер
№308
Количество на модель
1
№
60
Название детали
Прокладка корпуса редуктора
Заводской номер
СМД2-1940А
Количество на модель
1
№
61
Название детали
Прокладка
Заводской номер
СМД55-1943
Количество на модель
2
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Упорная шайба | СМД2-1976 | 1 | 1 | 1 | |||
| 2 | Колесо зубчатое | СМД2-19С7-1А | 1 | 1 | 2 | |||
| 3 | Втулка специальная | СМД2-1918 | 1 | 1 | 3 | |||
| 4 | КОРПУС РЕДУКТОРА | 14-1901-1 | 1 | 1 | 4 | |||
| 5 | Крышка корпуса редуктора | СМД8-1902А | 1 | 1 | 5 | |||
| 6 | Диск ведущий | СМД2-1916А | 3 | 3 | 6 | |||
| 7 | Диск ведомый | СМД2-1915 | 3 | 3 | 7 | |||
| 8 | Шайба пружинная | ШПН-8 | 9 | 9 | 8 | |||
| 9 | Болт М8Х45 ГОСТ 7795-62 | БНП-М8Х45 | 4 | 4 | 9 | |||
| 10 | Пружина | СМД2-1934 | 1 | 1 | 10 | |||
| 11 | Упор нажимной механизма сцепления | 14-1965 | 1 | 1 | 11 | |||
| 12 | прокладка | СМД2-1967-1 | 1 | 1 | 12 | |||
| 13 | Орех | ГУ-М8 | 3 | 3 | 13 | |||
| 14 | Шпилька | ШНЧ-М8Х20 | 3 | 3 | 14 | |||
| 15 | Стопорная шайба | СМД2-1966 | 1 | 1 | 15 | |||
| 16 | Крышка сальника | 14-1913-1 | 1 | 1 | 16 | |||
| 17 | ВАЛ РЕДУКТОРА | СМД8-1904-1А | 1 | 1 | 17 | |||
| 18 | Орех | ГУН-1М22 | 1 | 1 | 18 | |||
| 19 | Шайба | 14-1920 | 1 | 1 | 19 | |||
| 20 | Подшипник ГОСТ 8338-75 | №305 | 1 | 1 | 20 | |||
| 21 | Упор неподвижный механизма сцепления | СМД8-1962-1 | 1 | 1 | 21 | |||
| 22 | Рукоятка шаровая в сборе | СМД8-19С18А | 1 | 1 | 22 | |||
| 23 | Крышка корпуса редуктора в сборе | СМД8-19С12-1 | 1 | 1 | 23 | |||
| 24 | Стопорная шайба | ШСН-6,5Х19 | 1 | 1 | 24 | |||
| 25 | Винт установочный | ВУ6-М6Х18 | 1 | 1 | 25 | |||
| 26 | Кольцо уплотнительное | 14-1958 | 1 | 1 | 26 | |||
| 27 | Подшипник ГОСТ 6874-75 | №8109 | 1 | 1 | 27 | |||
| 28 | Прокладка крышки редуктора | СМД2-1941-1А | 1 | 1 | 28 | |||
| 29 | Диск нажимной | 14-1906-1 | 1 | 1 | 29 | |||
| 30 | Втулка | 14-1905 | 1 | 1 | 30 | |||
| 31 | Подшипник ГОСТ 6874-75 | №8106 | 1 | 1 | 31 | |||
| 32 | Палец | СМД2-1927 | 2 | 2 | 32 | |||
| 33 | Штифт цилиндрический | ШЦ2-8Х16ТО | 2 | 2 | 33 | |||
| 34 | Диск прижимной | СМД2-1917 | 1 | 1 | 34 | |||
| 35 | Втулка шестерни | СМД2-1914-1 | 1 | 1 | 35 | |||
| 36 | Пружина | СМД8-1992 | 1 | 1 | 36 | |||
| 37 | Пружина толкателя большая | СМД2-1928 | 1 | 1 | 37 | |||
| 38 | Болт | СМД8-1994 | 4 | 4 | 38 | |||
| 39 | Держатель | СМД2-1931 | 1 | 1 | 39 | |||
| 40 | Толкатель | СМД2-1925-1 | 1 | 1 | 40 | |||
| 41 | Ось груза | СМД2-1933 | 2 | 2 | 41 | |||
| 42 | Шплинт разводной | Ш-3Х15 | 4 | 4 | 42 | |||
| 43 | Болт | БНП-М8Х20 | 2 | 2 | 43 | |||
| 44 | Пробка коническая | ПРП-1/2" | 1 | 1 | 44 | |||
| 45 | прокладка | СМД7-1539 | 2 | 2 | 45 | |||
| 46 | Пробка резьбовая | Н-5884 | 2 | 2 | 46 | |||
| 47 | Болт | БНП-М14Х150 | 3 | 3 | 47 | |||
| 48 | Шайба пружинная | ШПН-14 | 3 | 3 | 48 | |||
| 49 | Ролик | СМД2-1936 | 4 | 4 | 49 | |||
| 50 | Плунжер | СМД2-1935 | 4 | 4 | 50 | |||
| 51 | Пружина | СМД2-1923 | 4 | 4 | 51 | |||
| 52 | Упор | СМД2-1932 | 4 | 4 | 52 | |||
| 53 | Втулка толкателя | СМД2-1926-1 | 1 | 1 | 53 | |||
| 54 | Груз держателя | СМД2-1937А | 2 | 2 | 54 | |||
| 55 | Шайба замковая | СМД8-1953 | 1 | 1 | 55 | |||
| 56 | Шайба | СМД8-1997 | 1 | 1 | 56 | |||
| 57 | Шестерня включения | СМД2-1929 | 1 | 1 | 57 | |||
| 58 | Втулка сальника | СМД2-1954А | 1 | 1 | 58 | |||
| 59 | Сальник самоподжимной каркасный- | Н-6293А | 1 | 1 | 59 | |||
| 60 | Шарикоподшипник радиальный однорядный ХХ | №308 | 1 | 1 | 60 | |||
| 61 | Прокладка корпуса редуктора | СМД2-1940А | 1 | 1 | 61 | |||
| 74 | Прокладка | СМД55-1943 | 2 | 2 | 74 |
