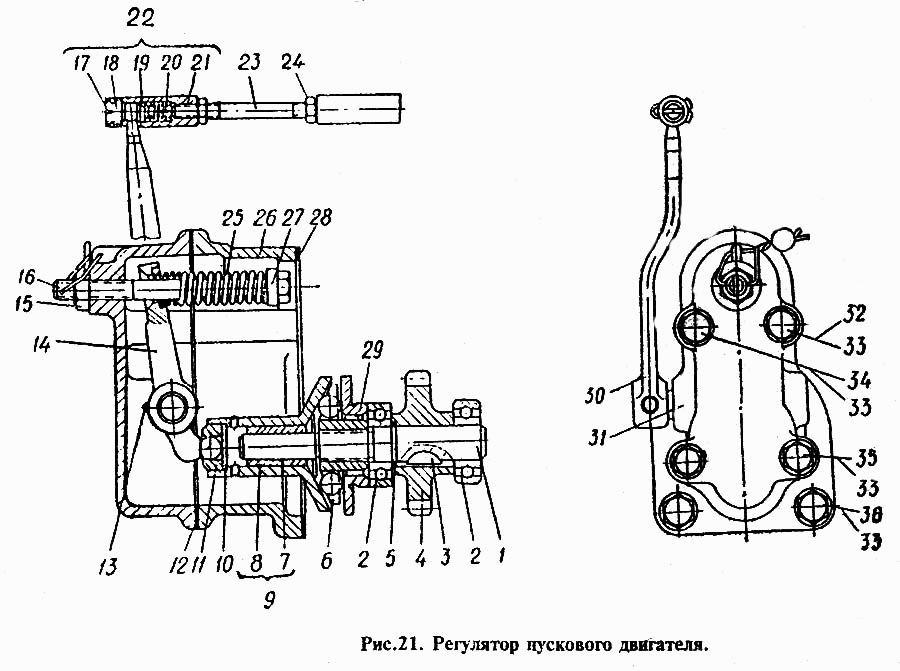

Регулятор пускового двигателя
100%
Название детали
Вал регулятора
Заводской номер
Д-27101
Количество на модель
1
№
1
Название детали
Шарикоподшипник радиальный хх
Заводской номер
№202
Количество на модель
2
№
2
Название детали
Шпонка сегментная
Заводской номер
ШС-4Х16
Количество на модель
1
№
3
Название детали
Шестерня привода регулятора
Заводской номер
Д-27102А
Количество на модель
1
№
4
Название детали
Кольцо стопорное
Заводской номер
Д-27103
Количество на модель
1
№
5
Название детали
Диск регулятора ведущий
Заводской номер
Д-27105-1
Количество на модель
1
№
6
Название детали
Втулка диска регулятора
Заводской номер
Д-27107
Количество на модель
1
№
7
Название детали
Диск регулятора подвижной
Заводской номер
Д-27106
Количество на модель
1
№
8
Название детали
Диск регулятора со втулкой в сборе
Заводской номер
Д-27С14
Количество на модель
1
№
9
Название детали
Шайба подвижного диска
Заводской номер
Д-27108
Количество на модель
1
№
10
Название детали
Шаровая пластина регулятора
Заводской номер
Д-27109
Количество на модель
1
№
11
Название детали
Прокладка крышки
Заводской номер
Д-27112Б
Количество на модель
1
№
12
Название детали
Штифт конический
Заводской номер
ШКК-3Х20
Количество на модель
1
№
13
Название детали
Рычаг регулятора
Заводской номер
Д-27116Б
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
ГУ-М8
Количество на модель
1
№
15
Название детали
Болт регулировочный пружины регулятора
Заводской номер
Д-27118
Количество на модель
1
№
16
Название детали
Шплинт разводной
Заводской номер
Ш-2Х20
Количество на модель
2
№
17
Название детали
Пробка муфты
Заводской номер
Д-27129
Количество на модель
2
№
18
Название детали
Подпятник шаровой головки
Заводской номер
Д-27128
Количество на модель
2
№
19
Название детали
Пружина муфты
Заводской номер
Д-27127
Количество на модель
2
№
20
Название детали
Корпус муфты
Заводской номер
Д-27126
Количество на модель
2
№
21
Название детали
Шаровая муфта в сборе
Заводской номер
Д-27С16
Количество на модель
1
№
22
Название детали
Тяга регулятора
Заводской номер
Д-27130
Количество на модель
1
№
23
Название детали
Орех
Заводской номер
ГУН-М6
Количество на модель
2
№
24
Название детали
Пружина регулятора
Заводской номер
Д-27121А
Количество на модель
1
№
25
Название детали
Корпус регулятора
Заводской номер
Д-27111А
Количество на модель
1
№
26
Название детали
Шайба пружины опорная
Заводской номер
Д-27122А-1
Количество на модель
1
№
27
Название детали
Прокладка корпуса регулятора
Заводской номер
Д-27110
Количество на модель
1
№
28
Название детали
Упорная шайба
Заводской номер
Д-27104
Количество на модель
1
№
29
Название детали
Рычаг регулятора с осью
Заводской номер
Д-27С17
Количество на модель
1
№
30
Название детали
Втулка крышки
Заводской номер
Д-27114
Количество на модель
2
№
31
Название детали
Крышка корпуса регулятора
Заводской номер
Д-27113А
Количество на модель
1
№
31
Название детали
Крышка со втулками в сборе
Заводской номер
Д-27С13Б
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
БНП-М8Х115
Количество на модель
1
№
32
Название детали
Шайба пружинная
Заводской номер
ШПН-8,5
Количество на модель
6
№
33
Название детали
Болт
Заводской номер
БНП-М8Х95
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
БНП-М8Х50
Количество на модель
2
№
35
Название детали
Болт М8Х45 ГОСТ 7795-62
Заводской номер
БНП-М8Х45
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал регулятора | Д-27101 | 1 | 1 | 1 | |||
| 2 | Шарикоподшипник радиальный хх | №202 | 2 | 2 | 2 | |||
| 3 | Шпонка сегментная | ШС-4Х16 | 1 | 1 | 3 | |||
| 4 | Шестерня привода регулятора | Д-27102А | 1 | 1 | 4 | |||
| 5 | Кольцо стопорное | Д-27103 | 1 | 1 | 5 | |||
| 6 | Диск регулятора ведущий | Д-27105-1 | 1 | 1 | 6 | |||
| 7 | Втулка диска регулятора | Д-27107 | 1 | 1 | 7 | |||
| 8 | Диск регулятора подвижной | Д-27106 | 1 | 1 | 8 | |||
| 9 | Диск регулятора со втулкой в сборе | Д-27С14 | 1 | 1 | 9 | |||
| 10 | Шайба подвижного диска | Д-27108 | 1 | 1 | 10 | |||
| 11 | Шаровая пластина регулятора | Д-27109 | 1 | 1 | 11 | |||
| 12 | Прокладка крышки | Д-27112Б | 1 | 1 | 12 | |||
| 13 | Штифт конический | ШКК-3Х20 | 1 | 1 | 13 | |||
| 14 | Рычаг регулятора | Д-27116Б | 1 | 1 | 14 | |||
| 15 | Орех | ГУ-М8 | 1 | 1 | 15 | |||
| 16 | Болт регулировочный пружины регулятора | Д-27118 | 1 | 1 | 16 | |||
| 17 | Шплинт разводной | Ш-2Х20 | 2 | 2 | 17 | |||
| 18 | Пробка муфты | Д-27129 | 2 | 2 | 18 | |||
| 19 | Подпятник шаровой головки | Д-27128 | 2 | 2 | 19 | |||
| 20 | Пружина муфты | Д-27127 | 2 | 2 | 20 | |||
| 21 | Корпус муфты | Д-27126 | 2 | 2 | 21 | |||
| 22 | Шаровая муфта в сборе | Д-27С16 | 1 | 1 | 22 | |||
| 23 | Тяга регулятора | Д-27130 | 1 | 1 | 23 | |||
| 24 | Орех | ГУН-М6 | 2 | 2 | 24 | |||
| 25 | Пружина регулятора | Д-27121А | 1 | 1 | 25 | |||
| 26 | Корпус регулятора | Д-27111А | 1 | 1 | 26 | |||
| 27 | Шайба пружины опорная | Д-27122А-1 | 1 | 1 | 27 | |||
| 28 | Прокладка корпуса регулятора | Д-27110 | 1 | 1 | 28 | |||
| 29 | Упорная шайба | Д-27104 | 1 | 1 | 29 | |||
| 30 | Рычаг регулятора с осью | Д-27С17 | 1 | 1 | 30 | |||
| 31 | Втулка крышки | Д-27114 | 2 | 2 | 31 | |||
| 31 | Крышка корпуса регулятора | Д-27113А | 1 | 1 | 31 | |||
| 31 | Крышка со втулками в сборе | Д-27С13Б | 1 | 1 | 31 | |||
| 32 | Болт | БНП-М8Х115 | 1 | 1 | 32 | |||
| 33 | Шайба пружинная | ШПН-8,5 | 6 | 6 | 33 | |||
| 34 | Болт | БНП-М8Х95 | 1 | 1 | 34 | |||
| 35 | Болт | БНП-М8Х50 | 2 | 2 | 35 | |||
| 36 | Болт М8Х45 ГОСТ 7795-62 | БНП-М8Х45 | 2 | 2 | 36 |
