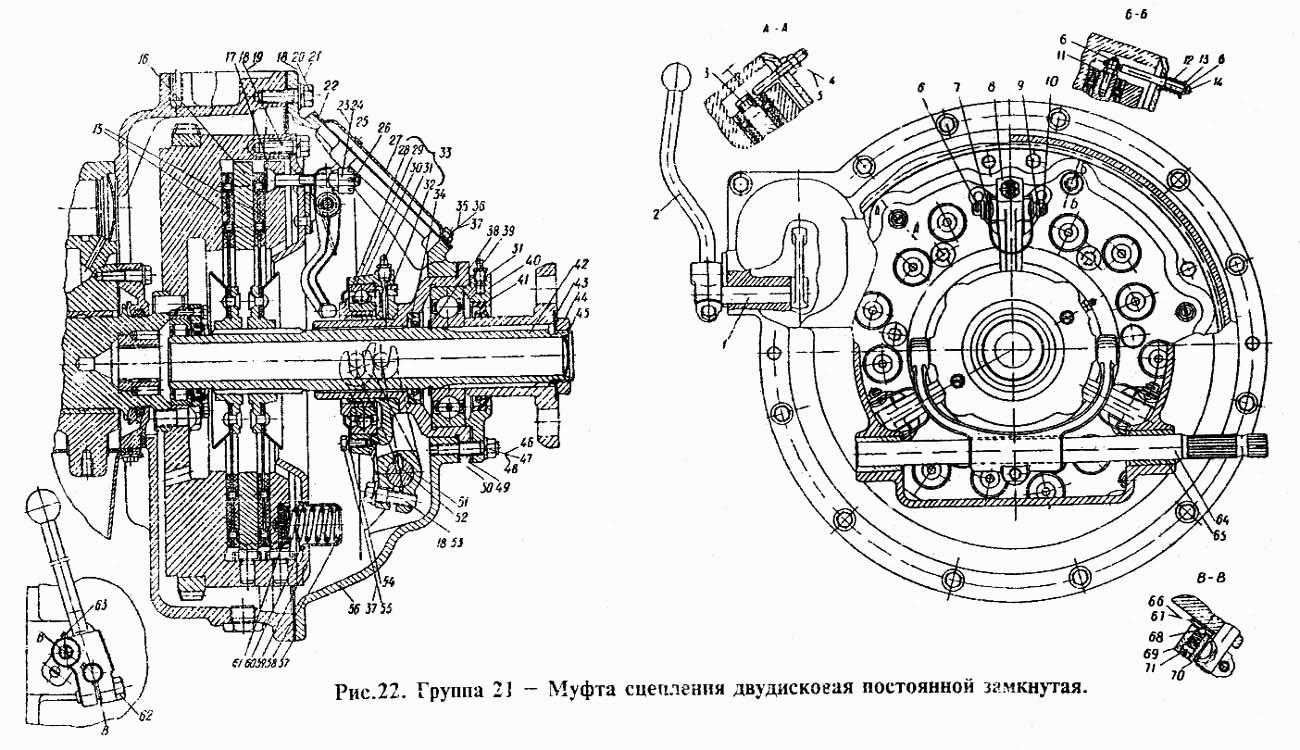

Муфта сцепления двухдисковая постоянно замкнутая
100%
Название детали
ВАЛ СЦЕПЛЕНИЯ
Заводской номер
12Б-2103
Количество на модель
1
№
Название детали
шпонка
Заводской номер
12Б-2190
Количество на модель
1
№
Название детали
Шестерня
Заводской номер
75Ш-46393
Количество на модель
1
№
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
№412
Количество на модель
1
№
Название детали
Шайба специальная
Заводской номер
12Б-2197
Количество на модель
1
№
Название детали
Шайба замковая
Заводской номер
12Б-2195
Количество на модель
1
№
Название детали
прокладка
Заводской номер
12Б-2155
Количество на модель
1
№
Название детали
Муфта сцепления
Заводской номер
СМД14-21С1
Количество на модель
1
№
Название детали
Муфта
Заводской номер
12Б-21С1
Количество на модель
1
№
Название детали
Маслоотражатель
Заводской номер
12Б-2194
Количество на модель
1
№
Название детали
Вал сцепления в сборе
Заводской номер
12Б-21С7
Количество на модель
1
№
Название детали
Вал вилки
Заводской номер
12Б-2125
Количество на модель
1
№
Название детали
Вилка выключения
Заводской номер
12Б-2124
Количество на модель
1
№
Название детали
Кольцо упорное НЭ-
Заводской номер
12Б-2192
Количество на модель
1
№
Название детали
Крышка люка
Заводской номер
12Б-2116
Количество на модель
1
№
Название детали
Крышка муфты сцепления
Заводской номер
12Б-21С5
Количество на модель
1
№
Название детали
Крышка подшипника
Заводской номер
12Б-2132
Количество на модель
1
№
Название детали
Рычаг с осью
Заводской номер
СМД2-21С10
Количество на модель
1
№
1
Название детали
Рычаг включения шестерни в сборе
Заводской номер
14-21С16
Количество на модель
1
№
2
Название детали
Упор
Заводской номер
14-2182
Количество на модель
3
№
3
Название детали
Гайка
Заводской номер
ГУ-1М10
Количество на модель
3
№
4
Название детали
Винт упорный
Заводской номер
14-2122
Количество на модель
3
№
5
Название детали
Шплинт разводной
Заводской номер
Ш-3Х15
Количество на модель
2
№
6
Название детали
Пружина отжимного рычага
Заводской номер
СМД14-2119
Количество на модель
3
№
7
Название детали
Рычаг отжимной
Заводской номер
14-2127А
Количество на модель
3
№
8
Название детали
Шайба
Заводской номер
ШШ-11
Количество на модель
6
№
9
Название детали
Ось
Заводской номер
СМД14-2126
Количество на модель
3
№
10
Название детали
Ось оттяжной тяги
Заводской номер
14-2183
Количество на модель
3
№
11
Название детали
Пружина оттяжная
Заводской номер
14-2130А
Количество на модель
3
№
12
Название детали
Шайба специальная
Заводской номер
ШШС-9Х20Х2
Количество на модель
3
№
13
Название детали
Натяжной стержень
Заводской номер
14-2131
Количество на модель
3
№
14
Название детали
Диск ведомый с накладками
Заводской номер
СМД14-21С6
Количество на модель
2
№
15
Название детали
Диск промежуточный
Заводской номер
СМД14-2105
Количество на модель
1
№
16
Название детали
Диск нажимной
Заводской номер
СМД14-2109
Количество на модель
1
№
17
Название детали
Шайба пружинная
Заводской номер
ШПН-12
Количество на модель
18
№
18
Название детали
Болт
Заводской номер
БНП-М12Х30
Количество на модель
6
№
19
Название детали
Болт М12Х35, ГОСТ 7796-62
Заводской номер
БНП-М12Х35
Количество на модель
12
№
20
Название детали
Шайба штампованная
Заводской номер
ШШ-13
Количество на модель
12
№
21
Название детали
прокладка
Заводской номер
СМД9-2117
Количество на модель
1
№
22
Название детали
Шлицевая гайка
Заводской номер
ГП-1М12
Количество на модель
3
№
23
Название детали
Сухарик отжимного рычага
Заводской номер
СМД14-2128
Количество на модель
3
№
24
Название детали
Болт отжимного рычага
Заводской номер
СМД14-2123
Количество на модель
3
№
25
Название детали
Шплинт
Заводской номер
Ш-3Х20
Количество на модель
3
№
26
Название детали
Крышка смотрового окна
Заводской номер
СМД9-2116
Количество на модель
1
№
27
Название детали
Втулка муфты выключения
Заводской номер
СМД14-2106-1
Количество на модель
1
№
28
Название детали
Подшипник ГОСТ 831-75
Заводской номер
№46118
Количество на модель
1
№
29
Название детали
Корпус муфты выключения
Заводской номер
14-2104А
Количество на модель
1
№
30
Название детали
Масленка
Заводской номер
МI-АI
Количество на модель
2
№
31
Название детали
Пробка коническая
Заводской номер
ПРП-1/8"
Количество на модель
2
№
32
Название детали
Муфта выключения в сборе
Заводской номер
СМД14-21С2
Количество на модель
1
№
33
Название детали
Сальник самоподвижной каркасный-
Заводской номер
Н-6294
Количество на модель
1
№
34
Название детали
Шпилька М8Х12, Н478-66
Заводской номер
ШНЧ-М8Х12
Количество на модель
4
№
35
Название детали
Орех
Заводской номер
ГУ-М8
Количество на модель
4
№
36
Название детали
Шайба пружинная
Заводской номер
ШПН-8
Количество на модель
8
№
37
Название детали
Кольцо упорное
Заводской номер
СМД14-2133
Количество на модель
1
№
38
Название детали
Шарикоподшипник радиальный хх
Заводской номер
№312
Количество на модель
1
№
39
Название детали
Крышка сальника
Заводской номер
СМД7-2102
Количество на модель
1
№
40
Название детали
Сальник самоподвижной каркасный-
Заводской номер
Н-6298
Количество на модель
1
№
41
Название детали
ВАЛ СЦЕПЛЕНИЯ
Заводской номер
14-2103А
Количество на модель
1
№
42
Название детали
Шайба замковая
Заводской номер
СМД1-2157
Количество на модель
1
№
43
Название детали
Гайка
Заводской номер
СМД1-2156
Количество на модель
1
№
44
Название детали
Заглушка
Заводской номер
ЗС-40
Количество на модель
1
№
45
Название детали
Шпилька
Заводской номер
Н-5265
Количество на модель
4
№
46
Название детали
Орех
Заводской номер
ГУ-М10
Количество на модель
4
№
47
Название детали
Шайба пружинная
Заводской номер
ШПН-10
Количество на модель
4
№
48
Название детали
Корпус подшипника
Заводской номер
СМД14-2132-1
Количество на модель
1
№
49
Название детали
прокладка
Заводской номер
СМД1-2155
Количество на модель
1
№
50
Название детали
Вилка выключения
Заводской номер
14-2124-2
Количество на модель
1
№
51
Название детали
Шпонка сегментная
Заводской номер
ШС-6Х32
Количество на модель
1
№
52
Название детали
Болт М12Х40, ГОСТ 7796-62
Заводской номер
БНП-М12Х40
Количество на модель
2
№
53
Название детали
Крышка
Заводской номер
СМД14-2134-1
Количество на модель
1
№
54
Название детали
Болт
Заводской номер
БНП-М8Х16
Количество на модель
4
№
55
Название детали
Крышка муфты сцепления
Заводской номер
СМД14-21С5
Количество на модель
1
№
56
Название детали
прокладка
Заводской номер
СМД14-2121
Количество на модель
1
№
57
Название детали
Пружина наружная
Заводской номер
14-2144-1
Количество на модель
12
№
58
Название детали
Диск упорный
Заводской номер
14-21С9-1
Количество на модель
1
№
59
Название детали
Диск упорный (балансировочный узел)
Заводской номер
14-21С12-1
Количество на модель
№
59
Название детали
Диск упорный в сборе
Заводской номер
14-21С3-1
Количество на модель
1
№
59
Название детали
Стакан пружины
Заводской номер
СМД14-2143
Количество на модель
12
№
60
Название детали
Подпятник пружины муфты сцепления
Заводской номер
СДМ14-21С13
Количество на модель
12
№
61
Название детали
Болт М10Х35, ГОСТ 7796-62
Заводской номер
БНП-М10Х35
Количество на модель
1
№
62
Название детали
Шплинт
Заводской номер
Ш-3Х35
Количество на модель
1
№
63
Название детали
Вал вилки
Заводской номер
14-2125-1
Количество на модель
1
№
64
Название детали
Втулка валика вилки выключения сцепления
Заводской номер
СМД1-2172
Количество на модель
2
№
65
Название детали
Накладка
Заводской номер
14-2158
Количество на модель
1
№
66
Название детали
Винт
Заводской номер
В-М8Х22
Количество на модель
2
№
67
Название детали
Шар
Заводской номер
БV-10ммР
Количество на модель
1
№
68
Название детали
Пружина муфты
Заводской номер
14-2159А
Количество на модель
1
№
69
Название детали
Заглушка стакана
Заводской номер
СМД55-0653
Количество на модель
1
№
70
Название детали
Шпонка сегментная
Заводской номер
ШС-5Х22
Количество на модель
1
№
71
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| ВАЛ СЦЕПЛЕНИЯ | 12Б-2103 | 1 | 1 | |||||
| шпонка | 12Б-2190 | 1 | 1 | |||||
| Шестерня | 75Ш-46393 | 1 | 1 | |||||
| Подшипник ГОСТ 8338-75 | №412 | 1 | 1 | |||||
| Шайба специальная | 12Б-2197 | 1 | 1 | |||||
| Шайба замковая | 12Б-2195 | 1 | 1 | |||||
| прокладка | 12Б-2155 | 1 | 1 | |||||
| Муфта сцепления | СМД14-21С1 | 1 | 1 | |||||
| Муфта | 12Б-21С1 | 1 | 1 | |||||
| Маслоотражатель | 12Б-2194 | 1 | 1 | |||||
| Вал сцепления в сборе | 12Б-21С7 | 1 | 1 | |||||
| Вал вилки | 12Б-2125 | 1 | 1 | |||||
| Вилка выключения | 12Б-2124 | 1 | 1 | |||||
| Кольцо упорное НЭ- | 12Б-2192 | 1 | 1 | |||||
| Крышка люка | 12Б-2116 | 1 | 1 | |||||
| Крышка муфты сцепления | 12Б-21С5 | 1 | 1 | |||||
| Крышка подшипника | 12Б-2132 | 1 | 1 | |||||
| 1 | Рычаг с осью | СМД2-21С10 | 1 | 1 | 1 | |||
| 2 | Рычаг включения шестерни в сборе | 14-21С16 | 1 | 1 | 2 | |||
| 3 | Упор | 14-2182 | 3 | 3 | 3 | |||
| 4 | Гайка | ГУ-1М10 | 3 | 3 | 4 | |||
| 5 | Винт упорный | 14-2122 | 3 | 3 | 5 | |||
| 6 | Шплинт разводной | Ш-3Х15 | 2 | 2 | 6 | |||
| 7 | Пружина отжимного рычага | СМД14-2119 | 3 | 3 | 7 | |||
| 8 | Рычаг отжимной | 14-2127А | 3 | 3 | 8 | |||
| 9 | Шайба | ШШ-11 | 6 | 6 | 9 | |||
| 10 | Ось | СМД14-2126 | 3 | 3 | 10 | |||
| 11 | Ось оттяжной тяги | 14-2183 | 3 | 3 | 11 | |||
| 12 | Пружина оттяжная | 14-2130А | 3 | 3 | 12 | |||
| 13 | Шайба специальная | ШШС-9Х20Х2 | 3 | 3 | 13 | |||
| 14 | Натяжной стержень | 14-2131 | 3 | 3 | 14 | |||
| 15 | Диск ведомый с накладками | СМД14-21С6 | 2 | 2 | 15 | |||
| 16 | Диск промежуточный | СМД14-2105 | 1 | 1 | 16 | |||
| 17 | Диск нажимной | СМД14-2109 | 1 | 1 | 17 | |||
| 18 | Шайба пружинная | ШПН-12 | 18 | 18 | 18 | |||
| 19 | Болт | БНП-М12Х30 | 6 | 6 | 19 | |||
| 20 | Болт М12Х35, ГОСТ 7796-62 | БНП-М12Х35 | 12 | 12 | 20 | |||
| 21 | Шайба штампованная | ШШ-13 | 12 | 12 | 21 | |||
| 22 | прокладка | СМД9-2117 | 1 | 1 | 22 | |||
| 23 | Шлицевая гайка | ГП-1М12 | 3 | 3 | 23 | |||
| 24 | Сухарик отжимного рычага | СМД14-2128 | 3 | 3 | 24 | |||
| 25 | Болт отжимного рычага | СМД14-2123 | 3 | 3 | 25 | |||
| 26 | Шплинт | Ш-3Х20 | 3 | 3 | 26 | |||
| 27 | Крышка смотрового окна | СМД9-2116 | 1 | 1 | 27 | |||
| 28 | Втулка муфты выключения | СМД14-2106-1 | 1 | 1 | 28 | |||
| 29 | Подшипник ГОСТ 831-75 | №46118 | 1 | 1 | 29 | |||
| 30 | Корпус муфты выключения | 14-2104А | 1 | 1 | 30 | |||
| 31 | Масленка | МI-АI | 2 | 2 | 31 | |||
| 32 | Пробка коническая | ПРП-1/8" | 2 | 2 | 32 | |||
| 33 | Муфта выключения в сборе | СМД14-21С2 | 1 | 1 | 33 | |||
| 34 | Сальник самоподвижной каркасный- | Н-6294 | 1 | 1 | 34 | |||
| 35 | Шпилька М8Х12, Н478-66 | ШНЧ-М8Х12 | 4 | 4 | 35 | |||
| 36 | Орех | ГУ-М8 | 4 | 4 | 36 | |||
| 37 | Шайба пружинная | ШПН-8 | 8 | 8 | 37 | |||
| 38 | Кольцо упорное | СМД14-2133 | 1 | 1 | 38 | |||
| 39 | Шарикоподшипник радиальный хх | №312 | 1 | 1 | 39 | |||
| 40 | Крышка сальника | СМД7-2102 | 1 | 1 | 40 | |||
| 41 | Сальник самоподвижной каркасный- | Н-6298 | 1 | 1 | 41 | |||
| 42 | ВАЛ СЦЕПЛЕНИЯ | 14-2103А | 1 | 1 | 42 | |||
| 43 | Шайба замковая | СМД1-2157 | 1 | 1 | 43 | |||
| 44 | Гайка | СМД1-2156 | 1 | 1 | 44 | |||
| 45 | Заглушка | ЗС-40 | 1 | 1 | 45 | |||
| 46 | Шпилька | Н-5265 | 4 | 4 | 46 | |||
| 47 | Орех | ГУ-М10 | 4 | 4 | 47 | |||
| 48 | Шайба пружинная | ШПН-10 | 4 | 4 | 48 | |||
| 49 | Корпус подшипника | СМД14-2132-1 | 1 | 1 | 49 | |||
| 50 | прокладка | СМД1-2155 | 1 | 1 | 50 | |||
| 51 | Вилка выключения | 14-2124-2 | 1 | 1 | 51 | |||
| 52 | Шпонка сегментная | ШС-6Х32 | 1 | 1 | 52 | |||
| 53 | Болт М12Х40, ГОСТ 7796-62 | БНП-М12Х40 | 2 | 2 | 53 | |||
| 54 | Крышка | СМД14-2134-1 | 1 | 1 | 54 | |||
| 55 | Болт | БНП-М8Х16 | 4 | 4 | 55 | |||
| 56 | Крышка муфты сцепления | СМД14-21С5 | 1 | 1 | 56 | |||
| 57 | прокладка | СМД14-2121 | 1 | 1 | 57 | |||
| 58 | Пружина наружная | 14-2144-1 | 12 | 12 | 58 | |||
| 59 | Диск упорный | 14-21С9-1 | 1 | 1 | 59 | |||
| 59 | Диск упорный (балансировочный узел) | 14-21С12-1 | 59 | |||||
| 59 | Диск упорный в сборе | 14-21С3-1 | 1 | 1 | 59 | |||
| 60 | Стакан пружины | СМД14-2143 | 12 | 12 | 60 | |||
| 61 | Подпятник пружины муфты сцепления | СДМ14-21С13 | 12 | 12 | 61 | |||
| 62 | Болт М10Х35, ГОСТ 7796-62 | БНП-М10Х35 | 1 | 1 | 62 | |||
| 63 | Шплинт | Ш-3Х35 | 1 | 1 | 63 | |||
| 64 | Вал вилки | 14-2125-1 | 1 | 1 | 64 | |||
| 65 | Втулка валика вилки выключения сцепления | СМД1-2172 | 2 | 2 | 65 | |||
| 66 | Накладка | 14-2158 | 1 | 1 | 66 | |||
| 67 | Винт | В-М8Х22 | 2 | 2 | 67 | |||
| 68 | Шар | БV-10ммР | 1 | 1 | 68 | |||
| 69 | Пружина муфты | 14-2159А | 1 | 1 | 69 | |||
| 70 | Заглушка стакана | СМД55-0653 | 1 | 1 | 70 | |||
| 71 | Шпонка сегментная | ШС-5Х22 | 1 | 1 | 71 |
