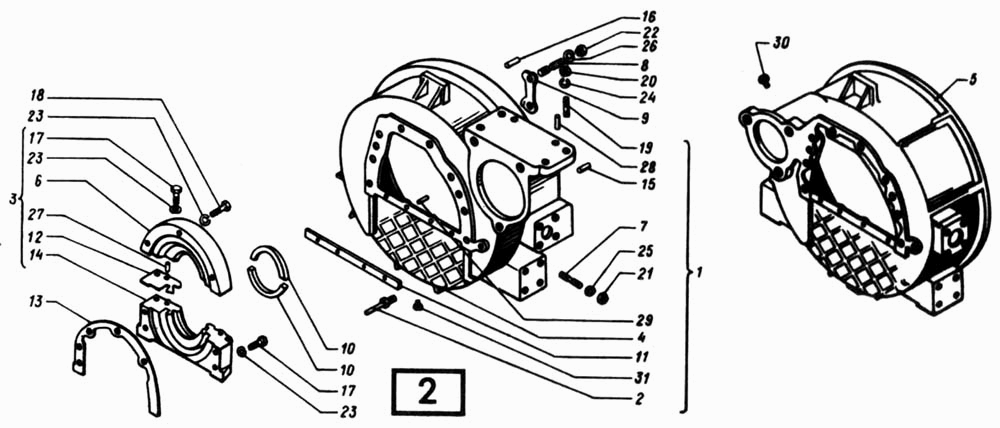

Картер маховика СМД-НГ, - БН, - Н, - , - , -
100%
Название детали
Втулка резьбовая
Заводской номер
Н-5841
Количество на модель
№
Название детали
Шайба
Заводской номер
14-0150
Количество на модель
№
Название детали
Шайба
Заводской номер
12х2.04.05
Количество на модель
№
Название детали
Уплотнение коленчатого вала
Заводской номер
14-01С7
Количество на модель
1
№
Название детали
Втулка резьбовая
Заводской номер
Н-5842
Количество на модель
№
Название детали
Картер маховика
Заводской номер
15К-01С5
Количество на модель
№
Название детали
Картер маховика
Заводской номер
15-01С5
Количество на модель
№
Название детали
Картер маховика
Заводской номер
15-0103
Количество на модель
№
Название детали
Картер маховика
Заводской номер
14К-01С5
Количество на модель
№
Название детали
Шпилька
Заводской номер
М12х30.56
Количество на модель
№
Название детали
Картер маховика
Заводской номер
14-01С5
Количество на модель
1
№
1
Название детали
Шпилька установочная
Заводской номер
СМД55У-01С8А
Количество на модель
1
№
2
Название детали
Корпус уплотнения
Заводской номер
14-01С9
Количество на модель
1
№
3
Название детали
Картер маховика
Заводской номер
20-0103
Количество на модель
1
№
4
Название детали
Картер маховика
Заводской номер
15К-0103
Количество на модель
№
5
Название детали
Корпус уплотнения верхний
Заводской номер
СМД55У-0104
Количество на модель
1
№
6
Название детали
Шпилька картера маховика
Заводской номер
14-0115
Количество на модель
8
№
7
Название детали
Шпилька картера маховика
Заводской номер
14-0121
Количество на модель
8
№
8
Название детали
Шайба специальная
Заводской номер
14-0123-1
Количество на модель
2
№
9
Название детали
Сальник
Заводской номер
СМД55-0134
Количество на модель
2
№
10
Название детали
Уплотнение картера
Заводской номер
СМД14-0138
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
14-0148
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
14-0149
Количество на модель
1
№
13
Название детали
Корпус уплотнения нижний
Заводской номер
14-0176
Количество на модель
1
№
14
Название детали
Штифт
Заводской номер
14-0199
Количество на модель
2
№
15
Название детали
Штифт установочный
Заводской номер
СМД55-0410
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М10-6gх25.88
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
М10-6gх40.88
Количество на модель
3
№
18
Название детали
Шпилька
Заводской номер
М12х35.56
Количество на модель
4
№
19
Название детали
Гайка
Заводской номер
М12-6Н.6
Количество на модель
4
№
20
Название детали
Орех
Заводской номер
М14-6Н.6
Количество на модель
8
№
21
Название детали
Орех
Заводской номер
М16х1,5.6Н.6
Количество на модель
8
№
22
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
9
№
23
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
1465Г05
Количество на модель
8
№
25
Название детали
Шайба
Заводской номер
1665Г05
Количество на модель
4
№
26
Название детали
Штифт
Заводской номер
8С3х20
Количество на модель
2
№
27
Название детали
Штифт
Заводской номер
10С3х25
Количество на модель
2
№
28
Название детали
Шплинт ГОСТ 397-79
Заводской номер
3,2х20.005
Количество на модель
4
№
29
Название детали
Пробка
Заводской номер
КГ1/2"
Количество на модель
№
30
Название детали
Пробка
Заводской номер
КГ1/4"
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Втулка резьбовая | Н-5841 | |||||||
| Шайба | 14-0150 | |||||||
| Шайба | 12х2.04.05 | |||||||
| Уплотнение коленчатого вала | 14-01С7 | 1 | 1 | |||||
| Втулка резьбовая | Н-5842 | |||||||
| Картер маховика | 15К-01С5 | |||||||
| Картер маховика | 15-01С5 | |||||||
| Картер маховика | 15-0103 | |||||||
| Картер маховика | 14К-01С5 | |||||||
| Шпилька | М12х30.56 | |||||||
| 1 | Картер маховика | 14-01С5 | 1 | 1 | 1 | |||
| 2 | Шпилька установочная | СМД55У-01С8А | 1 | 1 | 2 | |||
| 3 | Корпус уплотнения | 14-01С9 | 1 | 1 | 3 | |||
| 4 | Картер маховика | 20-0103 | 1 | 1 | 4 | |||
| 5 | Картер маховика | 15К-0103 | 5 | |||||
| 6 | Корпус уплотнения верхний | СМД55У-0104 | 1 | 1 | 6 | |||
| 7 | Шпилька картера маховика | 14-0115 | 8 | 8 | 7 | |||
| 8 | Шпилька картера маховика | 14-0121 | 8 | 8 | 8 | |||
| 9 | Шайба специальная | 14-0123-1 | 2 | 2 | 9 | |||
| 10 | Сальник | СМД55-0134 | 2 | 2 | 10 | |||
| 11 | Уплотнение картера | СМД14-0138 | 1 | 1 | 11 | |||
| 12 | Прокладка | 14-0148 | 2 | 2 | 12 | |||
| 13 | прокладка | 14-0149 | 1 | 1 | 13 | |||
| 14 | Корпус уплотнения нижний | 14-0176 | 1 | 1 | 14 | |||
| 15 | Штифт | 14-0199 | 2 | 2 | 15 | |||
| 16 | Штифт установочный | СМД55-0410 | 2 | 2 | 16 | |||
| 17 | Болт | М10-6gх25.88 | 6 | 6 | 17 | |||
| 18 | Болт | М10-6gх40.88 | 3 | 3 | 18 | |||
| 19 | Шпилька | М12х35.56 | 4 | 4 | 19 | |||
| 20 | Гайка | М12-6Н.6 | 4 | 4 | 20 | |||
| 21 | Орех | М14-6Н.6 | 8 | 8 | 21 | |||
| 22 | Орех | М16х1,5.6Н.6 | 8 | 8 | 22 | |||
| 23 | Шайба | 1065Г05 | 9 | 9 | 23 | |||
| 24 | Шайба | 1265Г05 | 4 | 4 | 24 | |||
| 25 | Шайба | 1465Г05 | 8 | 8 | 25 | |||
| 26 | Шайба | 1665Г05 | 4 | 4 | 26 | |||
| 27 | Штифт | 8С3х20 | 2 | 2 | 27 | |||
| 28 | Штифт | 10С3х25 | 2 | 2 | 28 | |||
| 29 | Шплинт ГОСТ 397-79 | 3,2х20.005 | 4 | 4 | 29 | |||
| 30 | Пробка | КГ1/2" | 30 | |||||
| 31 | Пробка | КГ1/4" | 1 | 1 | 31 |
