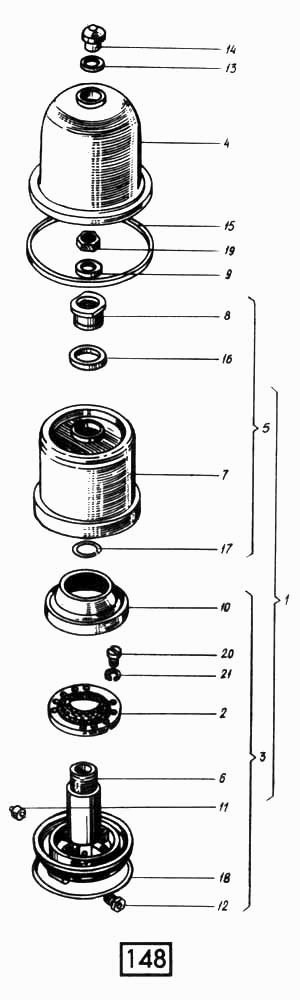

Ротор центрифуги SMD-NG, - BN, - H, - , - -
100%
Название детали
Ротор
Заводской номер
14-10С3А(А54.11.000-02)
Количество на модель
1
№
1
Название детали
Маслоотражатель
Заводской номер
14-1010В(А54.11.110-02)
Количество на модель
1
№
2
Название детали
Остов ротора
Заводской номер
14-10С10Б(А54.11.100-02)
Количество на модель
1
№
3
Название детали
Колпак
Заводской номер
14-10С11Д
Количество на модель
1
№
4
Название детали
Крышка ротора
Заводской номер
14-10С12Б(А54.11.200-02)
Количество на модель
1
№
5
Название детали
Остов ротора
Заводской номер
14-1008Г(А54.11.101-02)
Количество на модель
1
№
6
Название детали
Крышка ротора
Заводской номер
14-1009-1Б(А54.11.201-02)
Количество на модель
1
№
7
Название детали
Гайка ротора
Заводской номер
14-1013-1А(А54.11.203-02)
Количество на модель
1
№
8
Название детали
Упорная шайба
Заводской номер
14-1018А
Количество на модель
1
№
9
Название детали
Насадка
Заводской номер
14-1019А(А54.11.102-02)
Количество на модель
1
№
10
Название детали
Штифт
Заводской номер
14-1031(А54.11.104)
Количество на модель
1
№
11
Название детали
Форсунка
Заводской номер
14-1047А(А54.11.103-02)
Количество на модель
2
№
12
Название детали
Прокладка
Заводской номер
14-1059
Количество на модель
1
№
13
Название детали
Колпачковая гайка
Заводской номер
14-1060-1(А54.10.003)
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
14-1065А(А54.10.001.02)
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
14-1071-1(А54.11.202-02)
Количество на модель
1
№
16
Название детали
Кольцо стопорное
Заводской номер
14-1077-2
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
У130х125-1
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М12х1,25-6Н.6
Количество на модель
1
№
19
Название детали
Винт
Заводской номер
1М6-6gх10.46
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
1665Г05
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ротор | 14-10С3А(А54.11.000-02) | 1 | 1 | 1 | |||
| 2 | Маслоотражатель | 14-1010В(А54.11.110-02) | 1 | 1 | 2 | |||
| 3 | Остов ротора | 14-10С10Б(А54.11.100-02) | 1 | 1 | 3 | |||
| 4 | Колпак | 14-10С11Д | 1 | 1 | 4 | |||
| 5 | Крышка ротора | 14-10С12Б(А54.11.200-02) | 1 | 1 | 5 | |||
| 6 | Остов ротора | 14-1008Г(А54.11.101-02) | 1 | 1 | 6 | |||
| 7 | Крышка ротора | 14-1009-1Б(А54.11.201-02) | 1 | 1 | 7 | |||
| 8 | Гайка ротора | 14-1013-1А(А54.11.203-02) | 1 | 1 | 8 | |||
| 9 | Упорная шайба | 14-1018А | 1 | 1 | 9 | |||
| 10 | Насадка | 14-1019А(А54.11.102-02) | 1 | 1 | 10 | |||
| 11 | Штифт | 14-1031(А54.11.104) | 1 | 1 | 11 | |||
| 12 | Форсунка | 14-1047А(А54.11.103-02) | 2 | 2 | 12 | |||
| 13 | Прокладка | 14-1059 | 1 | 1 | 13 | |||
| 14 | Колпачковая гайка | 14-1060-1(А54.10.003) | 1 | 1 | 14 | |||
| 15 | прокладка | 14-1065А(А54.10.001.02) | 1 | 1 | 15 | |||
| 16 | прокладка | 14-1071-1(А54.11.202-02) | 1 | 1 | 16 | |||
| 17 | Кольцо стопорное | 14-1077-2 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | У130х125-1 | 1 | 1 | 18 | |||
| 19 | Гайка | М12х1,25-6Н.6 | 1 | 1 | 19 | |||
| 20 | Винт | 1М6-6gх10.46 | 2 | 2 | 20 | |||
| 21 | Шайба | 1665Г05 | 2 | 2 | 21 |
