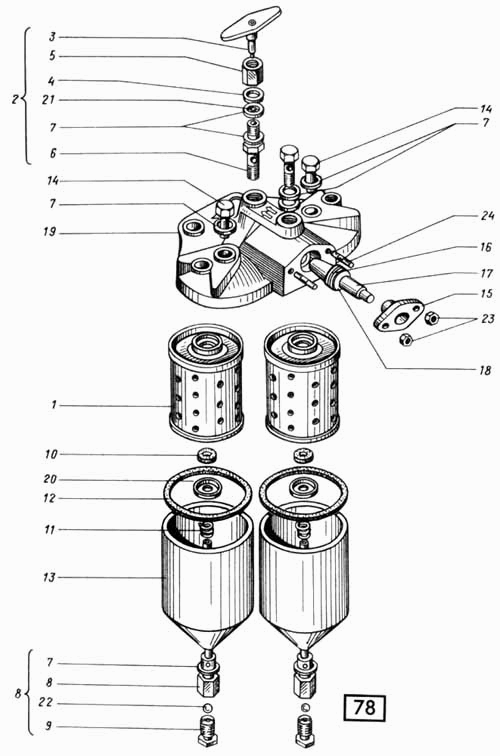

Многоступенчатй топливный фильтр тонкой очистки СМД- НГ, - БН, - Н, - , -
100%
Название детали
Болт
Заводской номер
М6х12.56
Количество на модель
2
№
Название детали
Болт стяжной с запорным болтом
Заводской номер
Э01-161-014.6
Количество на модель
2
№
Название детали
Топливный фильтр тонкой очистки СТФ-
Заводской номер
А44.40.000-05
Количество на модель
1
№
Название детали
Шайба
Заводской номер
6Л65Г019
Количество на модель
2
№
Название детали
Элемент фильтрующий ЭТФ-3
Заводской номер
А44.11.000-02
Количество на модель
2
№
1
Название детали
Вентиль продувочный
Заводской номер
А44.13.000-02
Количество на модель
1
№
2
Название детали
Игла продувочного вентиля
Заводской номер
А44.13.100
Количество на модель
1
№
3
Название детали
Кольцо уплотнительное
Заводской номер
А44.13.001
Количество на модель
1
№
4
Название детали
Орех
Заводской номер
А44.13.002
Количество на модель
1
№
5
Название детали
Болт специальный
Заводской номер
А44.13.003-02
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
Э01-161-301.0
Количество на модель
9
№
7
Название детали
Болт стяжной
Заводской номер
Э01-161-014.5
Количество на модель
1
№
8
Название детали
Болт запорный
Заводской номер
А44.10.003
Количество на модель
1
№
9
Название детали
Сальник
Заводской номер
А44.10.002
Количество на модель
2
№
10
Название детали
Пружина
Заводской номер
А44.10.004
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
А44.10.005
Количество на модель
2
№
12
Название детали
Стакан
Заводской номер
Э01-161-385.1
Количество на модель
1
№
13
Название детали
Затягивание гайки
Заводской номер
А44.20.001
Количество на модель
2
№
14
Название детали
Фланец сальника
Заводской номер
А44.20.014
Количество на модель
1
№
15
Название детали
Упорная шайба
Заводской номер
А44.20.015
Количество на модель
1
№
16
Название детали
Пробка крана
Заводской номер
А44.20.016.03
Количество на модель
1
№
17
Название детали
Кольцо уплотнительное
Заводской номер
Л44.20.018
Количество на модель
1
№
18
Название детали
Корпус фильтра
Заводской номер
А44.40.006
Количество на модель
1
№
19
Название детали
Тарелка сальника
Заводской номер
Э01-161-107.0
Количество на модель
2
№
20
Название детали
Шар
Заводской номер
БУ1-5.5mmР
Количество на модель
1
№
21
Название детали
Шар
Заводской номер
БУ1-7mmР
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
М6.4
Количество на модель
2
№
23
Название детали
Шпилька
Заводской номер
А44.20.019
Количество на модель
2
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | М6х12.56 | 2 | 2 | |||||
| Болт стяжной с запорным болтом | Э01-161-014.6 | 2 | 2 | |||||
| Топливный фильтр тонкой очистки СТФ- | А44.40.000-05 | 1 | 1 | |||||
| Шайба | 6Л65Г019 | 2 | 2 | |||||
| 1 | Элемент фильтрующий ЭТФ-3 | А44.11.000-02 | 2 | 2 | 1 | |||
| 2 | Вентиль продувочный | А44.13.000-02 | 1 | 1 | 2 | |||
| 3 | Игла продувочного вентиля | А44.13.100 | 1 | 1 | 3 | |||
| 4 | Кольцо уплотнительное | А44.13.001 | 1 | 1 | 4 | |||
| 5 | Орех | А44.13.002 | 1 | 1 | 5 | |||
| 6 | Болт специальный | А44.13.003-02 | 1 | 1 | 6 | |||
| 7 | прокладка | Э01-161-301.0 | 9 | 9 | 7 | |||
| 8 | Болт стяжной | Э01-161-014.5 | 1 | 1 | 8 | |||
| 9 | Болт запорный | А44.10.003 | 1 | 1 | 9 | |||
| 10 | Сальник | А44.10.002 | 2 | 2 | 10 | |||
| 11 | Пружина | А44.10.004 | 2 | 2 | 11 | |||
| 12 | прокладка | А44.10.005 | 2 | 2 | 12 | |||
| 13 | Стакан | Э01-161-385.1 | 1 | 1 | 13 | |||
| 14 | Затягивание гайки | А44.20.001 | 2 | 2 | 14 | |||
| 15 | Фланец сальника | А44.20.014 | 1 | 1 | 15 | |||
| 16 | Упорная шайба | А44.20.015 | 1 | 1 | 16 | |||
| 17 | Пробка крана | А44.20.016.03 | 1 | 1 | 17 | |||
| 18 | Кольцо уплотнительное | Л44.20.018 | 1 | 1 | 18 | |||
| 19 | Корпус фильтра | А44.40.006 | 1 | 1 | 19 | |||
| 20 | Тарелка сальника | Э01-161-107.0 | 2 | 2 | 20 | |||
| 21 | Шар | БУ1-5.5mmР | 1 | 1 | 21 | |||
| 22 | Шар | БУ1-7mmР | 1 | 1 | 22 | |||
| 23 | Орех | М6.4 | 2 | 2 | 23 | |||
| 24 | Шпилька | А44.20.019 | 2 | 2 | 24 |
