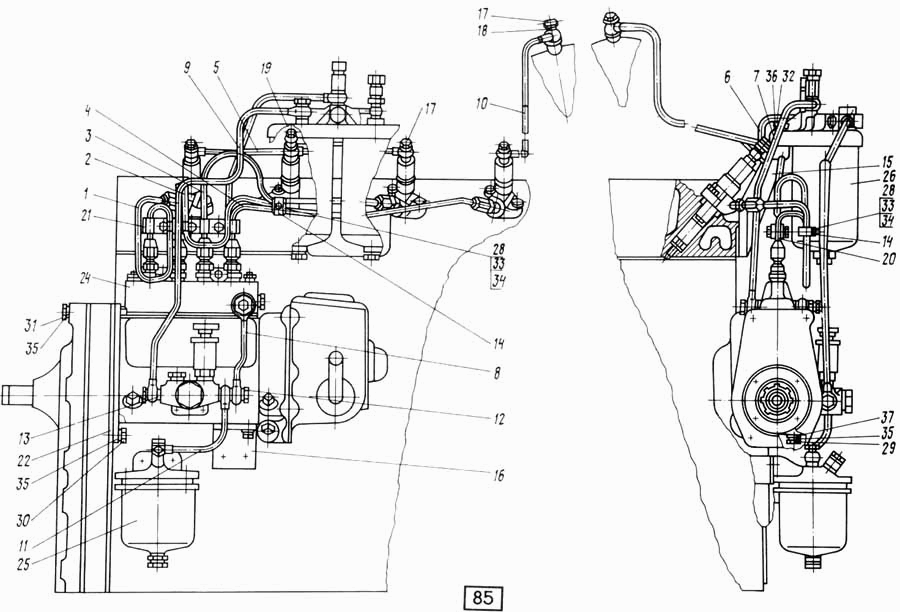

Система топливная СМД- , - Н., - Н., - Н., - Н., - Н., - , - Н., - Н., - Н., - Н., - Н.
100%
Название детали
Насос топливный
Заводской номер
В15М.80.16.001
Количество на модель
№
Название детали
Топливопровод к первому цилиндру
Заводской номер
14Н-15С3-4
Количество на модель
1
№
1
Название детали
Топливопровод ко второму цилиндру
Заводской номер
14Н-15С4-5
Количество на модель
1
№
2
Название детали
Топливопровод к третьему цилиндру
Заводской номер
14Н-15С5-4
Количество на модель
1
№
3
Название детали
Топливопровод к четвертому цилиндру
Заводской номер
14Н-15С6-4
Количество на модель
1
№
4
Название детали
Топливопровод слива
Заводской номер
20-15С8
Количество на модель
1
№
5
Название детали
Топливопровод слива
Заводской номер
18Н-15С10
Количество на модель
1
№
6
Название детали
Трубка от фильтра к насосу
Заводской номер
18Н-15С14А
Количество на модель
1
№
7
Название детали
Топливопровод перепуска
Заводской номер
14-15С15Б
Количество на модель
1
№
8
Название детали
Трубка от помпы к фильтру
Заводской номер
18Н-15С16
Количество на модель
1
№
9
Название детали
Топливопровод
Заводской номер
18Н-15С17
Количество на модель
1
№
10
Название детали
Трубка от фильтра грубой очистки к помпе
Заводской номер
22-15С25
Количество на модель
1
№
11
Название детали
Болт крепления
Заводской номер
СМД7-1536
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
СМД7-1539А
Количество на модель
9
№
13
Название детали
Планка зажима
Заводской номер
14-1540
Количество на модель
4
№
14
Название детали
Кронштейн
Заводской номер
18Н-1544
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
14-1574-1
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
СМД7-1590А
Количество на модель
4
№
17
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
11
№
18
Название детали
Болт зажимной
Заводской номер
14-1595
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
14-1597
Количество на модель
2
№
20
Название детали
Планка зажима
Заводской номер
14-1598
Количество на модель
2
№
21
Название детали
Прокладка
Заводской номер
54.15.434
Количество на модель
1
№
22
Название детали
Кольцо уплотняющее
Заводской номер
60-15123.00
Количество на модель
4
№
23
Название детали
Насос топливный
Заводской номер
В12М.80.16.001А
Количество на модель
1
№
24
Название детали
Топливный фильтр грубой очистки
Заводской номер
А23.30.000-01
Количество на модель
1
№
25
Название детали
Топливный фильтр тонкой очистки ФТ- А
Заводской номер
25.1117010-03.02
Количество на модель
1
№
26
Название детали
Форсунка ФД-М
Заводской номер
39.1112010-01Т
Количество на модель
4
№
27
Название детали
Винт
Заводской номер
М8-6gх25.88
Количество на модель
5
№
28
Название детали
Болт
Заводской номер
М10-6gх25.88
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
М10-6gх30.88
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
М10-6gх85.88
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
М14-6gх40.88
Количество на модель
2
№
32
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
5
№
33
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
5
№
34
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
5
№
35
Название детали
Шайба
Заводской номер
1465Г05
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
10х1,5.04
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос топливный | В15М.80.16.001 | |||||||
| 1 | Топливопровод к первому цилиндру | 14Н-15С3-4 | 1 | 1 | 1 | |||
| 2 | Топливопровод ко второму цилиндру | 14Н-15С4-5 | 1 | 1 | 2 | |||
| 3 | Топливопровод к третьему цилиндру | 14Н-15С5-4 | 1 | 1 | 3 | |||
| 4 | Топливопровод к четвертому цилиндру | 14Н-15С6-4 | 1 | 1 | 4 | |||
| 5 | Топливопровод слива | 20-15С8 | 1 | 1 | 5 | |||
| 6 | Топливопровод слива | 18Н-15С10 | 1 | 1 | 6 | |||
| 7 | Трубка от фильтра к насосу | 18Н-15С14А | 1 | 1 | 7 | |||
| 8 | Топливопровод перепуска | 14-15С15Б | 1 | 1 | 8 | |||
| 9 | Трубка от помпы к фильтру | 18Н-15С16 | 1 | 1 | 9 | |||
| 10 | Топливопровод | 18Н-15С17 | 1 | 1 | 10 | |||
| 11 | Трубка от фильтра грубой очистки к помпе | 22-15С25 | 1 | 1 | 11 | |||
| 12 | Болт крепления | СМД7-1536 | 1 | 1 | 12 | |||
| 13 | прокладка | СМД7-1539А | 9 | 9 | 13 | |||
| 14 | Планка зажима | 14-1540 | 4 | 4 | 14 | |||
| 15 | Кронштейн | 18Н-1544 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 14-1574-1 | 1 | 1 | 16 | |||
| 17 | Болт | СМД7-1590А | 4 | 4 | 17 | |||
| 18 | прокладка | СМД7-1591А | 11 | 11 | 18 | |||
| 19 | Болт зажимной | 14-1595 | 1 | 1 | 19 | |||
| 20 | Прокладка | 14-1597 | 2 | 2 | 20 | |||
| 21 | Планка зажима | 14-1598 | 2 | 2 | 21 | |||
| 22 | Прокладка | 54.15.434 | 1 | 1 | 22 | |||
| 23 | Кольцо уплотняющее | 60-15123.00 | 4 | 4 | 23 | |||
| 24 | Насос топливный | В12М.80.16.001А | 1 | 1 | 24 | |||
| 25 | Топливный фильтр грубой очистки | А23.30.000-01 | 1 | 1 | 25 | |||
| 26 | Топливный фильтр тонкой очистки ФТ- А | 25.1117010-03.02 | 1 | 1 | 26 | |||
| 27 | Форсунка ФД-М | 39.1112010-01Т | 4 | 4 | 27 | |||
| 28 | Винт | М8-6gх25.88 | 5 | 5 | 28 | |||
| 29 | Болт | М10-6gх25.88 | 1 | 1 | 29 | |||
| 30 | Болт | М10-6gх30.88 | 2 | 2 | 30 | |||
| 31 | Болт | М10-6gх85.88 | 2 | 2 | 31 | |||
| 32 | Болт | М14-6gх40.88 | 2 | 2 | 32 | |||
| 33 | Орех | М8-6Н.6 | 5 | 5 | 33 | |||
| 34 | Шайба | 865Г05 | 5 | 5 | 34 | |||
| 35 | Шайба | 1065Г05 | 5 | 5 | 35 | |||
| 36 | Шайба | 1465Г05 | 2 | 2 | 36 | |||
| 37 | Шайба | 10х1,5.04 | 1 | 1 | 37 |
