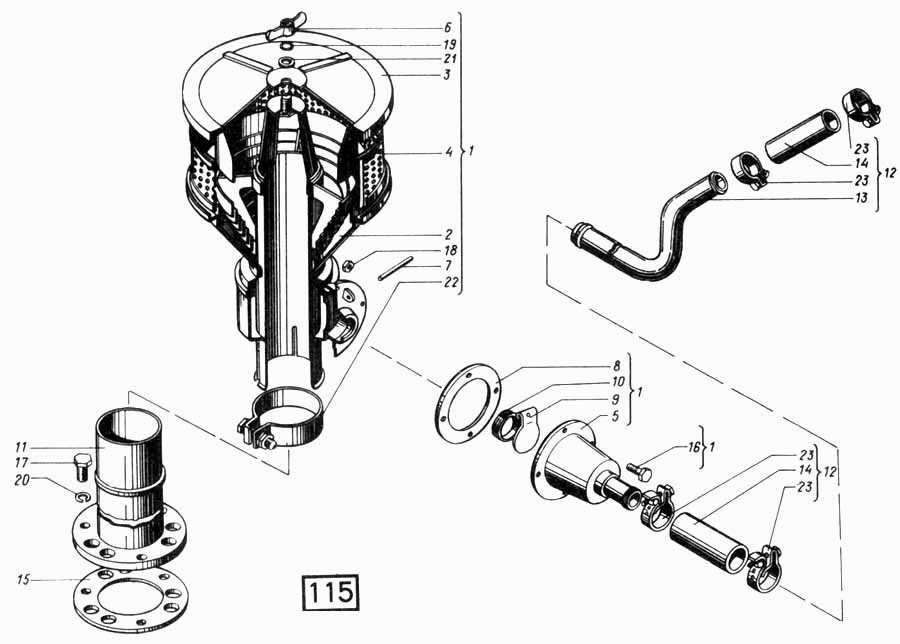

Предочиститель с обратным клапаном СМД- , - Н., - Н., - Н., - Н., - Н., - , - Н., - Н., - Н., - Н.
100%
Название детали
Предочистителъ с обратный клапаном
Заводской номер
18Н-12С3
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
18Н-12СН
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
18Н-12С23
Количество на модель
1
№
3
Название детали
Сетка
Заводской номер
18Н-12С28
Количество на модель
1
№
4
Название детали
Клапанная коробка
Заводской номер
18Н-12С30
Количество на модель
1
№
5
Название детали
Гайка-барашек
Заводской номер
14-1266А
Количество на модель
1
№
6
Название детали
Ось клапана
Заводской номер
18Н-1268
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
18Н-1269
Количество на модель
1
№
8
Название детали
Клапан
Заводской номер
18Н-1270Б
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
18Н-1271А
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
18Н-12С4
Количество на модель
1
№
11
Название детали
Трубка отсосная
Заводской номер
18Н-12С38
Количество на модель
1
№
12
Название детали
Трубка отсосная
Заводской номер
18Н-1277
Количество на модель
1
№
13
Название детали
Шланг соединительный
Заводской номер
18Н-1250
Количество на модель
2
№
14
Название детали
Прокладка
Заводской номер
18Н-1287
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М6-6gх16.88
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
М10-6gх25.88
Количество на модель
3
№
17
Название детали
Гайка
Заводской номер
М6-6Н.6
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
3
№
20
Название детали
Шайба
Заводской номер
8х1,5.04
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
А23-02.930
Количество на модель
1
№
22
Название детали
Хомут стяжной
Заводской номер
А23-02.160
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Предочистителъ с обратный клапаном | 18Н-12С3 | 1 | 1 | 1 | |||
| 2 | корпус | 18Н-12СН | 1 | 1 | 2 | |||
| 3 | Крышка | 18Н-12С23 | 1 | 1 | 3 | |||
| 4 | Сетка | 18Н-12С28 | 1 | 1 | 4 | |||
| 5 | Клапанная коробка | 18Н-12С30 | 1 | 1 | 5 | |||
| 6 | Гайка-барашек | 14-1266А | 1 | 1 | 6 | |||
| 7 | Ось клапана | 18Н-1268 | 1 | 1 | 7 | |||
| 8 | Прокладка | 18Н-1269 | 1 | 1 | 8 | |||
| 9 | Клапан | 18Н-1270Б | 1 | 1 | 9 | |||
| 10 | Кольцо | 18Н-1271А | 1 | 1 | 10 | |||
| 11 | Труба | 18Н-12С4 | 1 | 1 | 11 | |||
| 12 | Трубка отсосная | 18Н-12С38 | 1 | 1 | 12 | |||
| 13 | Трубка отсосная | 18Н-1277 | 1 | 1 | 13 | |||
| 14 | Шланг соединительный | 18Н-1250 | 2 | 2 | 14 | |||
| 15 | Прокладка | 18Н-1287 | 1 | 1 | 15 | |||
| 16 | Болт | М6-6gх16.88 | 4 | 4 | 16 | |||
| 17 | Болт | М10-6gх25.88 | 3 | 3 | 17 | |||
| 18 | Гайка | М6-6Н.6 | 4 | 4 | 18 | |||
| 19 | Шайба | 865Г05 | 1 | 1 | 19 | |||
| 20 | Шайба | 1065Г05 | 3 | 3 | 20 | |||
| 21 | Шайба | 8х1,5.04 | 1 | 1 | 21 | |||
| 22 | Хомут | А23-02.930 | 1 | 1 | 22 | |||
| 23 | Хомут стяжной | А23-02.160 | 4 | 4 | 23 |
