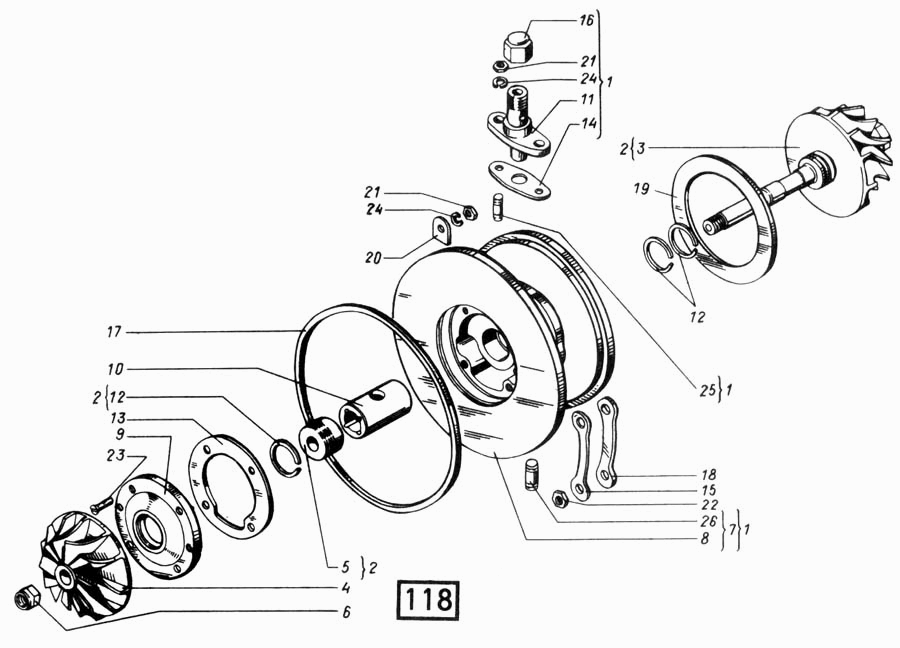

Корпус средний СМД- , - Н., - Н., - Н., - Н., - Н., - , - Н., - Н., - Н., - Н., - Н.
100%
Название детали
Корпус средний
Заводской номер
851.30003.00
Количество на модель
1
№
1
Название детали
Ротор
Заводской номер
851.30004.00
Количество на модель
1
№
2
Название детали
Вал ротора
Заводской номер
851.30005.00
Количество на модель
1
№
3
Название детали
Колесо компрессора
Заводской номер
851.30104.10
Количество на модель
1
№
4
Название детали
Маслоотражатель
Заводской номер
851.30117.00
Количество на модель
1
№
5
Название детали
Гайка специальная
Заводской номер
851.30124.00
Количество на модель
1
№
6
Название детали
Корпус средний
Заводской номер
851.30009.00
Количество на модель
1
№
7
Название детали
Корпус средний
Заводской номер
851.30101.00
Количество на модель
1
№
8
Название детали
Диск уплотнения
Заводской номер
851.30022.00
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
851.30105.00
Количество на модель
1
№
10
Название детали
Фиксатор
Заводской номер
851.30106.00
Количество на модель
1
№
11
Название детали
Кольцо уплотнительное
Заводской номер
111.30123.00
Количество на модель
3
№
12
Название детали
прокладка
Заводской номер
851.30129.00
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
851.30131.00
Количество на модель
1
№
14
Название детали
Шайба замковая
Заводской номер
851.30107.00
Количество на модель
4
№
15
Название детали
Гаечный ключ
Заводской номер
111.30118.00
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
851.30119.00
Количество на модель
1
№
17
Название детали
Планка
Заводской номер
851.30127.00
Количество на модель
4
№
18
Название детали
прокладка
Заводской номер
851.30128.00
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
851.30140.00
Количество на модель
8
№
20
Название детали
Гайка
Заводской номер
М6-6Н.6
Количество на модель
10
№
21
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
8
№
22
Название детали
Винт
Заводской номер
В1М5х16
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
10
№
24
Название детали
Винт
Заводской номер
М6х16
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
М8х16
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус средний | 851.30003.00 | 1 | 1 | 1 | |||
| 2 | Ротор | 851.30004.00 | 1 | 1 | 2 | |||
| 3 | Вал ротора | 851.30005.00 | 1 | 1 | 3 | |||
| 4 | Колесо компрессора | 851.30104.10 | 1 | 1 | 4 | |||
| 5 | Маслоотражатель | 851.30117.00 | 1 | 1 | 5 | |||
| 6 | Гайка специальная | 851.30124.00 | 1 | 1 | 6 | |||
| 7 | Корпус средний | 851.30009.00 | 1 | 1 | 7 | |||
| 8 | Корпус средний | 851.30101.00 | 1 | 1 | 8 | |||
| 9 | Диск уплотнения | 851.30022.00 | 1 | 1 | 9 | |||
| 10 | Подшипник | 851.30105.00 | 1 | 1 | 10 | |||
| 11 | Фиксатор | 851.30106.00 | 1 | 1 | 11 | |||
| 12 | Кольцо уплотнительное | 111.30123.00 | 3 | 3 | 12 | |||
| 13 | прокладка | 851.30129.00 | 1 | 1 | 13 | |||
| 14 | прокладка | 851.30131.00 | 1 | 1 | 14 | |||
| 15 | Шайба замковая | 851.30107.00 | 4 | 4 | 15 | |||
| 16 | Гаечный ключ | 111.30118.00 | 1 | 1 | 16 | |||
| 17 | прокладка | 851.30119.00 | 1 | 1 | 17 | |||
| 18 | Планка | 851.30127.00 | 4 | 4 | 18 | |||
| 19 | прокладка | 851.30128.00 | 1 | 1 | 19 | |||
| 20 | Шайба | 851.30140.00 | 8 | 8 | 20 | |||
| 21 | Гайка | М6-6Н.6 | 10 | 10 | 21 | |||
| 22 | Орех | М8-6Н.6 | 8 | 8 | 22 | |||
| 23 | Винт | В1М5х16 | 4 | 4 | 23 | |||
| 24 | Шайба | 665Г05 | 10 | 10 | 24 | |||
| 25 | Винт | М6х16 | 2 | 2 | 25 | |||
| 26 | Болт | М8х16 | 2 | 2 | 26 |
