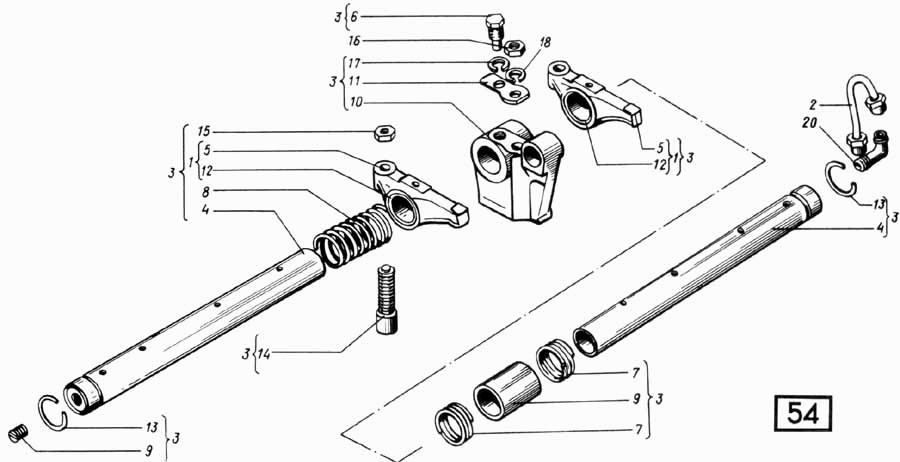

Механизм газораспределения СМД- , - Н., - Н., - Н., - Н., - Н., - , - Н., - Н., - Н., - Н.
100%
Название детали
Коромысло клапана со втулкой
Заводской номер
СМД1-06С3-1
Количество на модель
8
№
1
Название детали
Трубка маслоподводящая
Заводской номер
СМД1-06С5-1
Количество на модель
1
№
2
Название детали
Механизм газораспределения передаточный
Заводской номер
18Н-06С14
Количество на модель
1
№
3
Название детали
Ось коромысел
Заводской номер
14Н-06С18
Количество на модель
2
№
4
Название детали
Коромысло клапана
Заводской номер
СМД1-0609-1А
Количество на модель
1
№
5
Название детали
Болт стопорный
Заводской номер
14-0620
Количество на модель
4
№
6
Название детали
Пружина распорная крайняя
Заводской номер
У5-0621
Количество на модель
2
№
7
Название детали
Пружина распорная средняя
Заводской номер
У5-0622
Количество на модель
2
№
8
Название детали
Втулка оси коромысел
Заводской номер
У5-0627
Количество на модель
1
№
9
Название детали
Стойка валиков коромысел
Заводской номер
14-0641-1А
Количество на модель
4
№
10
Название детали
Шайба замковая
Заводской номер
14Н-0650
Количество на модель
4
№
11
Название детали
Втулка коромысла клапана
Заводской номер
СМД1-0668
Количество на модель
1
№
12
Название детали
Кольцо стопорное
Заводской номер
СМД7-0688
Количество на модель
2
№
13
Название детали
Винт регулировочный
Заводской номер
У5-0672А
Количество на модель
8
№
14
Название детали
Орех
Заводской номер
14-0696
Количество на модель
8
№
15
Название детали
Гайка
Заводской номер
М12х1,25-6Н.6
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
4
№
18
Название детали
Пробка
Заводской номер
4КГ1/8"
Количество на модель
1
№
19
Название детали
Угольник конечный
Заводской номер
Н-6021Б
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коромысло клапана со втулкой | СМД1-06С3-1 | 8 | 8 | 1 | |||
| 2 | Трубка маслоподводящая | СМД1-06С5-1 | 1 | 1 | 2 | |||
| 3 | Механизм газораспределения передаточный | 18Н-06С14 | 1 | 1 | 3 | |||
| 4 | Ось коромысел | 14Н-06С18 | 2 | 2 | 4 | |||
| 5 | Коромысло клапана | СМД1-0609-1А | 1 | 1 | 5 | |||
| 6 | Болт стопорный | 14-0620 | 4 | 4 | 6 | |||
| 7 | Пружина распорная крайняя | У5-0621 | 2 | 2 | 7 | |||
| 8 | Пружина распорная средняя | У5-0622 | 2 | 2 | 8 | |||
| 9 | Втулка оси коромысел | У5-0627 | 1 | 1 | 9 | |||
| 10 | Стойка валиков коромысел | 14-0641-1А | 4 | 4 | 10 | |||
| 11 | Шайба замковая | 14Н-0650 | 4 | 4 | 11 | |||
| 12 | Втулка коромысла клапана | СМД1-0668 | 1 | 1 | 12 | |||
| 13 | Кольцо стопорное | СМД7-0688 | 2 | 2 | 13 | |||
| 14 | Винт регулировочный | У5-0672А | 8 | 8 | 14 | |||
| 15 | Орех | 14-0696 | 8 | 8 | 15 | |||
| 16 | Гайка | М12х1,25-6Н.6 | 4 | 4 | 16 | |||
| 17 | Шайба | 1065Г05 | 4 | 4 | 17 | |||
| 18 | Шайба | 1265Г05 | 4 | 4 | 18 | |||
| 19 | Пробка | 4КГ1/8" | 1 | 1 | 19 | |||
| 20 | Угольник конечный | Н-6021Б | 1 | 1 | 20 |
