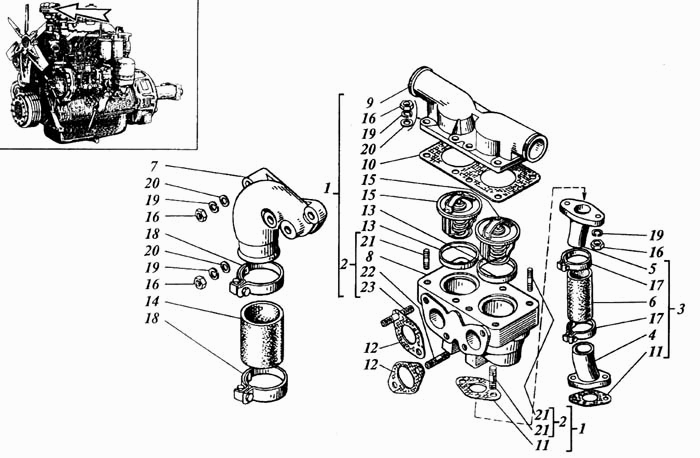

Установка термостата
100%
Название детали
Корпус с крышкой
Заводской номер
31А-23С2
Количество на модель
№
1
Название детали
Корпус термостата
Заводской номер
31А-23С3
Количество на модель
№
2
Название детали
Труба отводящая
Заводской номер
23-23С4А
Количество на модель
№
3
Название детали
Патрубок нижний
Заводской номер
23-23С5
Количество на модель
№
4
Название детали
Патрубок верхний
Заводской номер
23-23С6
Количество на модель
№
5
Название детали
Шланг
Заводской номер
23-2306
Количество на модель
№
6
Название детали
Патрубок
Заводской номер
31А-2301
Количество на модель
№
7
Название детали
Корпус термостата
Заводской номер
60-23101.00
Количество на модель
№
8
Название детали
Крышка термостата
Заводской номер
60-23104.00
Количество на модель
№
9
Название детали
Прокладка корпуса
Заводской номер
60-23109.00
Количество на модель
№
10
Название детали
прокладка
Заводской номер
60-23110.00
Количество на модель
№
11
Название детали
прокладка
Заводской номер
60-23111.00
Количество на модель
№
12
Название детали
Прокладка термостата
Заводской номер
60-21112.00
Количество на модель
№
13
Название детали
Шланг соединительный
Заводской номер
14Н.1254-1
Количество на модель
№
14
Название детали
Термостат
Заводской номер
ТС-107-1306100
Количество на модель
№
15
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
№
16
Название детали
Хомут
Заводской номер
А23-02.170
Количество на модель
№
17
Название детали
Хомут
Заводской номер
А23-02.200
Количество на модель
№
18
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
№
19
Название детали
Шайба
Заводской номер
8х1,5-04.05
Количество на модель
№
20
Название детали
Шпилька
Заводской номер
М8х20.88
Количество на модель
№
21
Название детали
Шпилька
Заводской номер
М8х25.88
Количество на модель
№
22
Название детали
Шпилька
Заводской номер
М8х45.88
Количество на модель
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус с крышкой | 31А-23С2 | 1 | |||||
| 2 | Корпус термостата | 31А-23С3 | 2 | |||||
| 3 | Труба отводящая | 23-23С4А | 3 | |||||
| 4 | Патрубок нижний | 23-23С5 | 4 | |||||
| 5 | Патрубок верхний | 23-23С6 | 5 | |||||
| 6 | Шланг | 23-2306 | 6 | |||||
| 7 | Патрубок | 31А-2301 | 7 | |||||
| 8 | Корпус термостата | 60-23101.00 | 8 | |||||
| 9 | Крышка термостата | 60-23104.00 | 9 | |||||
| 10 | Прокладка корпуса | 60-23109.00 | 10 | |||||
| 11 | прокладка | 60-23110.00 | 11 | |||||
| 12 | прокладка | 60-23111.00 | 12 | |||||
| 13 | Прокладка термостата | 60-21112.00 | 13 | |||||
| 14 | Шланг соединительный | 14Н.1254-1 | 14 | |||||
| 15 | Термостат | ТС-107-1306100 | 15 | |||||
| 16 | Орех | М8-6Н.6 | 16 | |||||
| 17 | Хомут | А23-02.170 | 17 | |||||
| 18 | Хомут | А23-02.200 | 18 | |||||
| 19 | Шайба | 865Г05 | 19 | |||||
| 20 | Шайба | 8х1,5-04.05 | 20 | |||||
| 21 | Шпилька | М8х20.88 | 21 | |||||
| 22 | Шпилька | М8х25.88 | 22 | |||||
| 23 | Шпилька | М8х45.88 | 23 |
