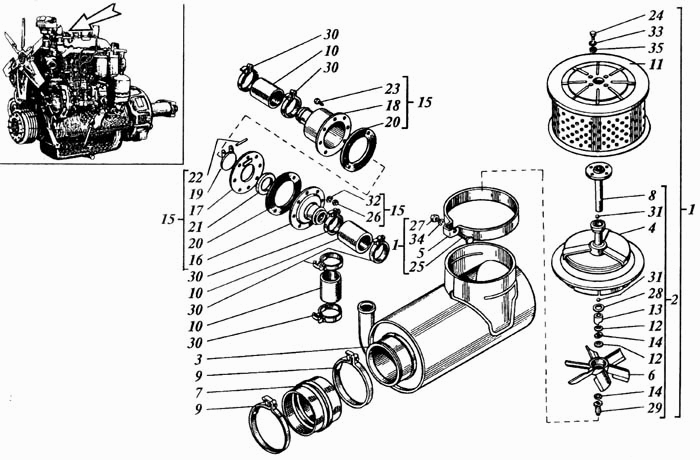

Воздухозаборник и клапан эжектора
100%
Название детали
Воздухозаборник вращающийся
Заводской номер
21-12С3-1
Количество на модель
№
1
Название детали
Втулка
Заводской номер
21-12С6
Количество на модель
№
2
Название детали
Предочиститель инерционный
Заводской номер
23-12С11
Количество на модель
№
3
Название детали
корпус
Заводской номер
21-12С10А
Количество на модель
№
4
Название детали
Хомут
Заводской номер
72-12200.00
Количество на модель
№
5
Название детали
Воздушная турбина
Заводской номер
21-1290
Количество на модель
№
6
Название детали
Рукав ВII- , - - У L=±мм
Заводской номер
31А-1205
Количество на модель
№
7
Название детали
Вот
Заводской номер
21-12С8
Количество на модель
№
8
Название детали
Хомут стяжной
Заводской номер
23-12С15-01
Количество на модель
№
9
Название детали
Рукав х, , L=± мм
Заводской номер
23-1208
Количество на модель
№
10
Название детали
Воздухозаборник
Заводской номер
21-12С4
Количество на модель
№
11
Название детали
прокладка
Заводской номер
72-12118.00
Количество на модель
№
12
Название детали
Конус
Заводской номер
72-12121.00
Количество на модель
№
13
Название детали
Контргайка
Заводской номер
72-12163.00
Количество на модель
№
14
Название детали
Клапан эжектора
Заводской номер
23-12С4
Количество на модель
№
15
Название детали
Крышка с трубкой
Заводской номер
23-12С20
Количество на модель
№
16
Название детали
Панель
Заводской номер
23-12С21
Количество на модель
№
17
Название детали
корпус
Заводской номер
23-12С22
Количество на модель
№
18
Название детали
Клапан
Заводской номер
23-12С23
Количество на модель
№
19
Название детали
прокладка
Заводской номер
23-1233
Количество на модель
№
20
Название детали
прокладка
Заводской номер
23-1235
Количество на модель
№
21
Название детали
Ось клапана
Заводской номер
18Н-1268
Количество на модель
№
22
Название детали
Болт
Заводской номер
М6-6gх12.88
Количество на модель
№
23
Название детали
Болт
Заводской номер
М8-6gх12.88
Количество на модель
№
24
Название детали
Болт
Заводской номер
М10-6gх35.88
Количество на модель
№
25
Название детали
Орех
Заводской номер
М6-7Н.6
Количество на модель
№
26
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
№
27
Название детали
КОЛЬЦО
Заводской номер
СТ23-15-2,5
Количество на модель
№
28
Название детали
Масленка
Заводской номер
1.1.Ц6
Количество на модель
№
29
Название детали
Хомут стяжной
Заводской номер
А23.02.180
Количество на модель
№
30
Название детали
Шар
Заводской номер
6-40
Количество на модель
№
31
Название детали
Шайба Г.
Заводской номер
6.65Г.05
Количество на модель
№
32
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
№
33
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.05
Количество на модель
№
34
Название детали
Шайба
Заводской номер
8х1,5.04.05
Количество на модель
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухозаборник вращающийся | 21-12С3-1 | 1 | |||||
| 2 | Втулка | 21-12С6 | 2 | |||||
| 3 | Предочиститель инерционный | 23-12С11 | 3 | |||||
| 4 | корпус | 21-12С10А | 4 | |||||
| 5 | Хомут | 72-12200.00 | 5 | |||||
| 6 | Воздушная турбина | 21-1290 | 6 | |||||
| 7 | Рукав ВII- , - - У L=±мм | 31А-1205 | 7 | |||||
| 8 | Вот | 21-12С8 | 8 | |||||
| 9 | Хомут стяжной | 23-12С15-01 | 9 | |||||
| 10 | Рукав х, , L=± мм | 23-1208 | 10 | |||||
| 11 | Воздухозаборник | 21-12С4 | 11 | |||||
| 12 | прокладка | 72-12118.00 | 12 | |||||
| 13 | Конус | 72-12121.00 | 13 | |||||
| 14 | Контргайка | 72-12163.00 | 14 | |||||
| 15 | Клапан эжектора | 23-12С4 | 15 | |||||
| 16 | Крышка с трубкой | 23-12С20 | 16 | |||||
| 17 | Панель | 23-12С21 | 17 | |||||
| 18 | корпус | 23-12С22 | 18 | |||||
| 19 | Клапан | 23-12С23 | 19 | |||||
| 20 | прокладка | 23-1233 | 20 | |||||
| 21 | прокладка | 23-1235 | 21 | |||||
| 22 | Ось клапана | 18Н-1268 | 22 | |||||
| 23 | Болт | М6-6gх12.88 | 23 | |||||
| 24 | Болт | М8-6gх12.88 | 24 | |||||
| 25 | Болт | М10-6gх35.88 | 25 | |||||
| 26 | Орех | М6-7Н.6 | 26 | |||||
| 27 | Орех | М10-6Н.6 | 27 | |||||
| 28 | КОЛЬЦО | СТ23-15-2,5 | 28 | |||||
| 29 | Масленка | 1.1.Ц6 | 29 | |||||
| 30 | Хомут стяжной | А23.02.180 | 30 | |||||
| 31 | Шар | 6-40 | 31 | |||||
| 32 | Шайба Г. | 6.65Г.05 | 32 | |||||
| 33 | Шайба Г. | 8.65Г.05 | 33 | |||||
| 34 | Шайба ГОСТ 6402-70 | 10.65Г.05 | 34 | |||||
| 35 | Шайба | 8х1,5.04.05 | 35 |
