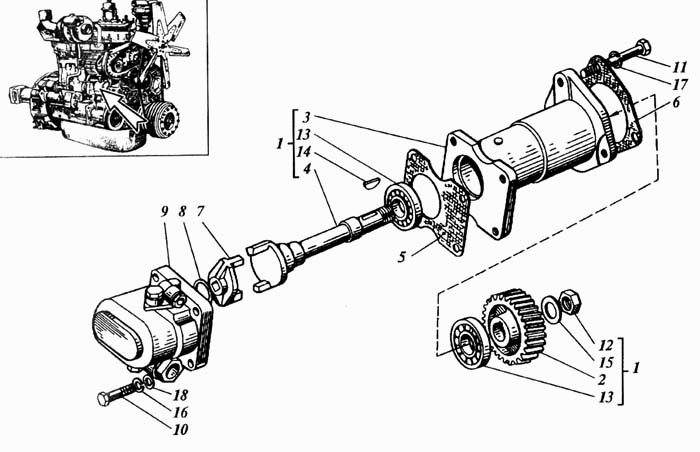

Установка гидронасоса
100%
Название детали
Привод гидронасоса
Заводской номер
СМД9А-26С5
Количество на модель
№
1
Название детали
Зубчатое колесо
Заводской номер
СМД9А-2630Б
Количество на модель
№
2
Название детали
корпус
Заводской номер
СМД9А-2628А
Количество на модель
№
3
Название детали
Валик
Заводской номер
СМД9А-2629
Количество на модель
№
4
Название детали
прокладка
Заводской номер
СМД1-2613А
Количество на модель
№
5
Название детали
Прокладка привода
Заводской номер
СМД1-1327
Количество на модель
№
6
Название детали
Муфта ведомая
Заводской номер
14-2605-1
Количество на модель
№
7
Название детали
КОЛЬЦО
Заводской номер
15-2612
Количество на модель
№
8
Название детали
Насос шестеренный
Заводской номер
НШ-10-3-0101002-16
Количество на модель
№
9
Название детали
Болт
Заводской номер
М8-6gх30.88
Количество на модель
№
10
Название детали
Болт
Заводской номер
М12-6gх90.56
Количество на модель
№
11
Название детали
Гайка
Заводской номер
М16-6Н.6
Количество на модель
№
12
Название детали
Подшипник
Заводской номер
205
Количество на модель
№
13
Название детали
Шпонка сегментная
Заводской номер
6х11
Количество на модель
№
14
Название детали
Стопорная шайба
Заводской номер
16х32
Количество на модель
№
15
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
№
16
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привод гидронасоса | СМД9А-26С5 | 1 | |||||
| 2 | Зубчатое колесо | СМД9А-2630Б | 2 | |||||
| 3 | корпус | СМД9А-2628А | 3 | |||||
| 4 | Валик | СМД9А-2629 | 4 | |||||
| 5 | прокладка | СМД1-2613А | 5 | |||||
| 6 | Прокладка привода | СМД1-1327 | 6 | |||||
| 7 | Муфта ведомая | 14-2605-1 | 7 | |||||
| 8 | КОЛЬЦО | 15-2612 | 8 | |||||
| 9 | Насос шестеренный | НШ-10-3-0101002-16 | 9 | |||||
| 10 | Болт | М8-6gх30.88 | 10 | |||||
| 11 | Болт | М12-6gх90.56 | 11 | |||||
| 12 | Гайка | М16-6Н.6 | 12 | |||||
| 13 | Подшипник | 205 | 13 | |||||
| 14 | Шпонка сегментная | 6х11 | 14 | |||||
| 15 | Стопорная шайба | 16х32 | 15 | |||||
| 16 | Шайба | 865Г05 | 16 | |||||
| 17 | Шайба | 1265Г05 | 17 |
