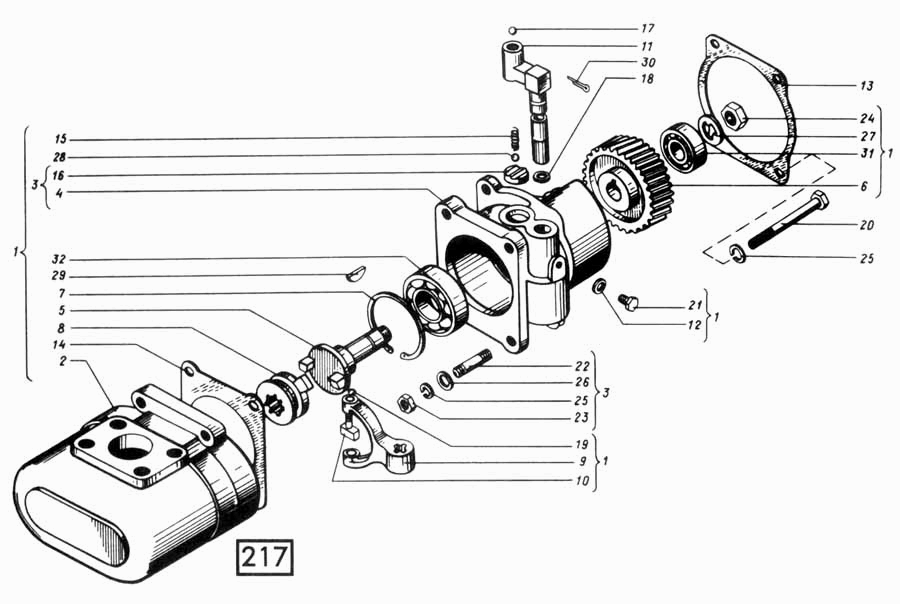

Установка гидронасоса СМД- , - , А, , , , , ,
100%
Название детали
Привод гидронасоса с сборе
Заводской номер
СМД2-26С2-1
Количество на модель
№
1
Название детали
Насос шестеренный
Заводской номер
НШ-32У-2-Л-0303001В
Количество на модель
№
2
Название детали
Корпус в сборе
Заводской номер
СМД2-26С3-1
Количество на модель
№
3
Название детали
Корпус привода гидронасоса
Заводской номер
СМД2-2601-1
Количество на модель
№
4
Название детали
Вал привода
Заводской номер
СМД7-2602-1
Количество на модель
№
5
Название детали
Колесо зубчатое привода
Заводской номер
СМД2-2603-1Б
Количество на модель
№
6
Название детали
Кольцо упорное
Заводской номер
СМД2-2604-2
Количество на модель
№
7
Название детали
Муфта кулачковая
Заводской номер
СМД2-2605Б
Количество на модель
№
8
Название детали
Вилка
Заводской номер
СМД2-2606-1
Количество на модель
№
9
Название детали
Сухарик
Заводской номер
СМД2-2607-1
Количество на модель
№
10
Название детали
Рычаг выключения
Заводской номер
СМД2-2609-2
Количество на модель
№
11
Название детали
Шайба уплотняющая
Заводской номер
СМД2-2611
Количество на модель
№
12
Название детали
прокладка
Заводской номер
СМД2-2615-1
Количество на модель
№
13
Название детали
прокладка
Заводской номер
СМД2-2616-1
Количество на модель
№
14
Название детали
Пружина
Заводской номер
СМД2-2617Б
Количество на модель
№
15
Название детали
Ограничитель
Заводской номер
СМД2-2618
Количество на модель
№
16
Название детали
Заглушка
Заводской номер
14-2619
Количество на модель
№
17
Название детали
КОЛЬЦО
Заводской номер
011-015-25-22
Количество на модель
№
18
Название детали
КОЛЬЦО
Заводской номер
СМД2-2623
Количество на модель
№
19
Название детали
Болт
Заводской номер
М10-6gх95.56
Количество на модель
№
20
Название детали
Винт
Заводской номер
ВМ8-6gх16.14Н
Количество на модель
№
21
Название детали
Шпилька
Заводской номер
М10х28.56
Количество на модель
№
22
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
№
23
Название детали
Гайка
Заводской номер
М16-6Н.6
Количество на модель
№
24
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
№
25
Название детали
Шайба
Заводской номер
10х1,5.04.05
Количество на модель
№
26
Название детали
Стопорная шайба
Заводской номер
16х32
Количество на модель
№
27
Название детали
Шар
Заводской номер
Б7.938-200
Количество на модель
№
28
Название детали
Шпонка сегментная
Заводской номер
6х11
Количество на модель
№
29
Название детали
Шплинт
Заводской номер
3,2х25.005
Количество на модель
№
30
Название детали
Подшипник
Заводской номер
204К
Количество на модель
№
31
Название детали
Подшипник
Заводской номер
207
Количество на модель
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привод гидронасоса с сборе | СМД2-26С2-1 | 1 | |||||
| 2 | Насос шестеренный | НШ-32У-2-Л-0303001В | 2 | |||||
| 3 | Корпус в сборе | СМД2-26С3-1 | 3 | |||||
| 4 | Корпус привода гидронасоса | СМД2-2601-1 | 4 | |||||
| 5 | Вал привода | СМД7-2602-1 | 5 | |||||
| 6 | Колесо зубчатое привода | СМД2-2603-1Б | 6 | |||||
| 7 | Кольцо упорное | СМД2-2604-2 | 7 | |||||
| 8 | Муфта кулачковая | СМД2-2605Б | 8 | |||||
| 9 | Вилка | СМД2-2606-1 | 9 | |||||
| 10 | Сухарик | СМД2-2607-1 | 10 | |||||
| 11 | Рычаг выключения | СМД2-2609-2 | 11 | |||||
| 12 | Шайба уплотняющая | СМД2-2611 | 12 | |||||
| 13 | прокладка | СМД2-2615-1 | 13 | |||||
| 14 | прокладка | СМД2-2616-1 | 14 | |||||
| 15 | Пружина | СМД2-2617Б | 15 | |||||
| 16 | Ограничитель | СМД2-2618 | 16 | |||||
| 17 | Заглушка | 14-2619 | 17 | |||||
| 18 | КОЛЬЦО | 011-015-25-22 | 18 | |||||
| 19 | КОЛЬЦО | СМД2-2623 | 19 | |||||
| 20 | Болт | М10-6gх95.56 | 20 | |||||
| 21 | Винт | ВМ8-6gх16.14Н | 21 | |||||
| 22 | Шпилька | М10х28.56 | 22 | |||||
| 23 | Орех | М10-6Н.6 | 23 | |||||
| 24 | Гайка | М16-6Н.6 | 24 | |||||
| 25 | Шайба | 1065Г05 | 25 | |||||
| 26 | Шайба | 10х1,5.04.05 | 26 | |||||
| 27 | Стопорная шайба | 16х32 | 27 | |||||
| 28 | Шар | Б7.938-200 | 28 | |||||
| 29 | Шпонка сегментная | 6х11 | 29 | |||||
| 30 | Шплинт | 3,2х25.005 | 30 | |||||
| 31 | Подшипник | 204К | 31 | |||||
| 32 | Подшипник | 207 | 32 |
