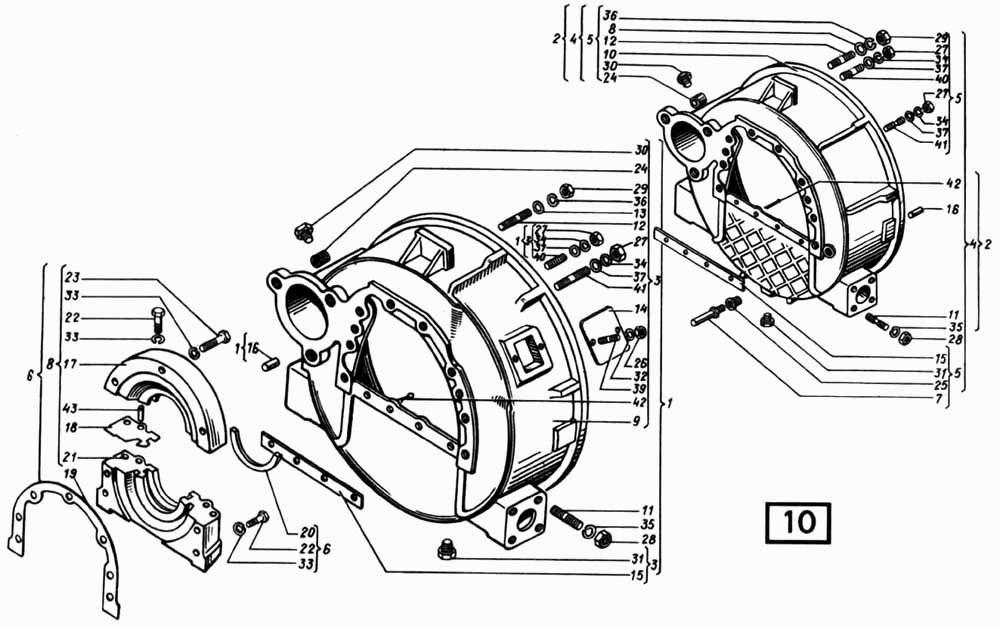

Картер маховика СМД- , - , А, , , , , , , , , , ,
100%
Название детали
Картер маховика
Заводской номер
23-01С3
Количество на модель
1
№
1
Название детали
Картер маховика в сборе
Заводской номер
15К-01С3
Количество на модель
№
2
Название детали
Картер маховика
Заводской номер
23-01С16
Количество на модель
1
№
3
Название детали
Картер маховика
Заводской номер
15К-01С5
Количество на модель
№
4
Название детали
Картер маховика
Заводской номер
15К-01С16
Количество на модель
№
5
Название детали
Уплотнение коленчатого вала
Заводской номер
14-01С7А
Количество на модель
1
№
6
Название детали
Шпилька установочная
Заводской номер
СМД55У-01С8
Количество на модель
№
7
Название детали
Корпус уплотнения
Заводской номер
14-01С9
Количество на модель
1
№
8
Название детали
Картер маховика
Заводской номер
23-0103А
Количество на модель
1
№
9
Название детали
Картер маховика
Заводской номер
15К-0103
Количество на модель
№
10
Название детали
Шпилька картера маховика
Заводской номер
14-0115
Количество на модель
8
№
11
Название детали
Шпилька картера маховика
Заводской номер
14-0121
Количество на модель
8
№
12
Название детали
Шайба
Заводской номер
14-0150
Количество на модель
8
№
13
Название детали
Крышка
Заводской номер
31-0150
Количество на модель
1
№
14
Название детали
Уплотнение картера
Заводской номер
СМД14-0138
Количество на модель
1
№
15
Название детали
Штифт установочный
Заводской номер
СМД55-0410
Количество на модель
2
№
16
Название детали
Корпус уплотнения верхний
Заводской номер
СМД55У-0104
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
14-0148
Количество на модель
2
№
18
Название детали
Прокладка
Заводской номер
СМД14-0149
Количество на модель
1
№
19
Название детали
Сальник
Заводской номер
СМД55-0134
Количество на модель
2
№
20
Название детали
Корпус уплотнения нижний
Заводской номер
14-0176А
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М10-6gс25.88
Количество на модель
6
№
22
Название детали
Болт
Заводской номер
М10-6gх40.88
Количество на модель
3
№
23
Название детали
Втулка резьбовая
Заводской номер
Н-5841
Количество на модель
3
№
24
Название детали
Втулка резьбовая
Заводской номер
Н-5842
Количество на модель
№
25
Название детали
Гайка
Заводской номер
М6-6Н.6
Количество на модель
2
№
26
Название детали
Гайка
Заводской номер
М12-6Н.6
Количество на модель
12
№
27
Название детали
Орех
Заводской номер
М14-6Н.6
Количество на модель
8
№
28
Название детали
Орех
Заводской номер
М16х1,5-6Н.8
Количество на модель
8
№
29
Название детали
Пробка
Заводской номер
3КГ1/2"
Количество на модель
1
№
30
Название детали
Пробка
Заводской номер
3КГ1/4"
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
9
№
33
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
12
№
34
Название детали
Шайба
Заводской номер
1465Г05
Количество на модель
8
№
35
Название детали
Шайба
Заводской номер
1665Г05
Количество на модель
8
№
36
Название детали
Шайба
Заводской номер
12х2.04.05
Количество на модель
12
№
37
Название детали
Шайба
Заводской номер
С12х2.04.05
Количество на модель
№
38
Название детали
Шпилька
Заводской номер
М6х16.88
Количество на модель
2
№
39
Название детали
Шпилька
Заводской номер
М12х30.88
Количество на модель
10
№
40
Название детали
Шпилька
Заводской номер
М12х35.88
Количество на модель
2
№
41
Название детали
Шплинт ГОСТ 397-79
Заводской номер
3,2х20.005
Количество на модель
4
№
42
Название детали
Штифт
Заводской номер
8h8х20
Количество на модель
2
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер маховика | 23-01С3 | 1 | 1 | 1 | |||
| 2 | Картер маховика в сборе | 15К-01С3 | 2 | |||||
| 3 | Картер маховика | 23-01С16 | 1 | 1 | 3 | |||
| 4 | Картер маховика | 15К-01С5 | 4 | |||||
| 5 | Картер маховика | 15К-01С16 | 5 | |||||
| 6 | Уплотнение коленчатого вала | 14-01С7А | 1 | 1 | 6 | |||
| 7 | Шпилька установочная | СМД55У-01С8 | 7 | |||||
| 8 | Корпус уплотнения | 14-01С9 | 1 | 1 | 8 | |||
| 9 | Картер маховика | 23-0103А | 1 | 1 | 9 | |||
| 10 | Картер маховика | 15К-0103 | 10 | |||||
| 11 | Шпилька картера маховика | 14-0115 | 8 | 8 | 11 | |||
| 12 | Шпилька картера маховика | 14-0121 | 8 | 8 | 12 | |||
| 13 | Шайба | 14-0150 | 8 | 8 | 13 | |||
| 14 | Крышка | 31-0150 | 1 | 1 | 14 | |||
| 15 | Уплотнение картера | СМД14-0138 | 1 | 1 | 15 | |||
| 16 | Штифт установочный | СМД55-0410 | 2 | 2 | 16 | |||
| 17 | Корпус уплотнения верхний | СМД55У-0104 | 1 | 1 | 17 | |||
| 18 | Прокладка | 14-0148 | 2 | 2 | 18 | |||
| 19 | Прокладка | СМД14-0149 | 1 | 1 | 19 | |||
| 20 | Сальник | СМД55-0134 | 2 | 2 | 20 | |||
| 21 | Корпус уплотнения нижний | 14-0176А | 1 | 1 | 21 | |||
| 22 | Болт | М10-6gс25.88 | 6 | 6 | 22 | |||
| 23 | Болт | М10-6gх40.88 | 3 | 3 | 23 | |||
| 24 | Втулка резьбовая | Н-5841 | 3 | 3 | 24 | |||
| 25 | Втулка резьбовая | Н-5842 | 25 | |||||
| 26 | Гайка | М6-6Н.6 | 2 | 2 | 26 | |||
| 27 | Гайка | М12-6Н.6 | 12 | 12 | 27 | |||
| 28 | Орех | М14-6Н.6 | 8 | 8 | 28 | |||
| 29 | Орех | М16х1,5-6Н.8 | 8 | 8 | 29 | |||
| 30 | Пробка | 3КГ1/2" | 1 | 1 | 30 | |||
| 31 | Пробка | 3КГ1/4" | 1 | 1 | 31 | |||
| 32 | Шайба | 665Г05 | 2 | 2 | 32 | |||
| 33 | Шайба | 1065Г05 | 9 | 9 | 33 | |||
| 34 | Шайба | 1265Г05 | 12 | 12 | 34 | |||
| 35 | Шайба | 1465Г05 | 8 | 8 | 35 | |||
| 36 | Шайба | 1665Г05 | 8 | 8 | 36 | |||
| 37 | Шайба | 12х2.04.05 | 12 | 12 | 37 | |||
| 38 | Шайба | С12х2.04.05 | 38 | |||||
| 39 | Шпилька | М6х16.88 | 2 | 2 | 39 | |||
| 40 | Шпилька | М12х30.88 | 10 | 10 | 40 | |||
| 41 | Шпилька | М12х35.88 | 2 | 2 | 41 | |||
| 42 | Шплинт ГОСТ 397-79 | 3,2х20.005 | 4 | 4 | 42 | |||
| 43 | Штифт | 8h8х20 | 2 | 2 | 43 |
