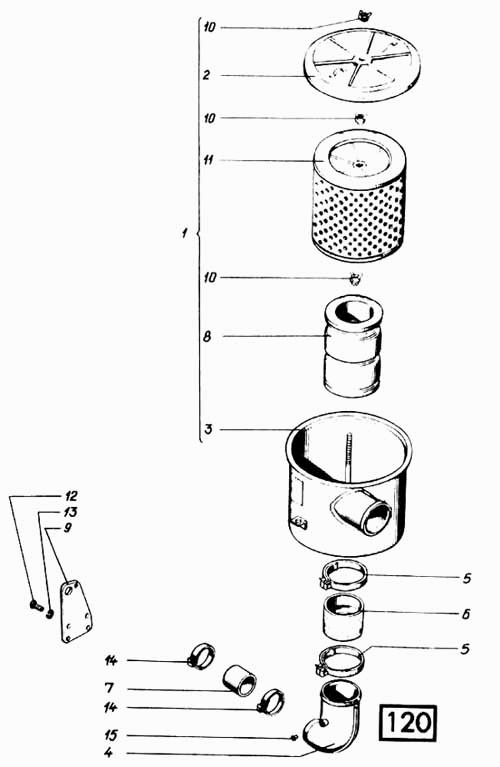

Воздухоочиститель СМД- , - , А, , , , , ,
100%
Название детали
Воздухоочиститель
Заводской номер
23-12С2
Количество на модель
№
Название детали
Зажим
Заводской номер
60-12027.10
Количество на модель
3
№
Название детали
Компенсатор
Заводской номер
23-1206
Количество на модель
№
Название детали
корпус
Заводской номер
24-12С7
Количество на модель
№
Название детали
Хомут стяжной
Заводской номер
23-12С15
Количество на модель
№
Название детали
Фильтр- патрон
Заводской номер
60-12029.00
Количество на модель
1
№
1
Название детали
Воздухоочиститель
Заводской номер
23-12С2-1
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М12-6gх25.88
Количество на модель
4
№
2
Название детали
Крышка
Заводской номер
23-12С5
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
4
№
3
Название детали
корпус
Заводской номер
23-12С7-1
Количество на модель
1
№
3
Название детали
Патрубок выходной
Заводской номер
23-12С9
Количество на модель
1
№
4
Название детали
Хомут стяжной
Заводской номер
А23.02.250
Количество на модель
2
№
4
Название детали
Заглушка
Заводской номер
60-02190.00
Количество на модель
1
№
5
Название детали
Хомут стяжной
Заводской номер
23-12С15-01
Количество на модель
2
№
5
Название детали
Рукав ВII- , - - У L=±мм
Заводской номер
31А-1205
Количество на модель
1
№
6
Название детали
Рукав 76х87,5-3, L=70±3мм
Заводской номер
23-1209
Количество на модель
1
№
7
Название детали
Фильтр-патрон
Заводской номер
21-12С12А
Количество на модель
1
№
8
Название детали
Кронштейн грузовой
Заводской номер
20-1229-1
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоочиститель | 23-12С2 | |||||||
| Зажим | 60-12027.10 | 3 | 3 | |||||
| Компенсатор | 23-1206 | |||||||
| корпус | 24-12С7 | |||||||
| Хомут стяжной | 23-12С15 | |||||||
| 1 | Фильтр- патрон | 60-12029.00 | 1 | 1 | 1 | |||
| 1 | Воздухоочиститель | 23-12С2-1 | 1 | 1 | 1 | |||
| 2 | Болт | М12-6gх25.88 | 4 | 4 | 2 | |||
| 2 | Крышка | 23-12С5 | 1 | 1 | 2 | |||
| 3 | Шайба | 1265Г05 | 4 | 4 | 3 | |||
| 3 | корпус | 23-12С7-1 | 1 | 1 | 3 | |||
| 4 | Патрубок выходной | 23-12С9 | 1 | 1 | 4 | |||
| 4 | Хомут стяжной | А23.02.250 | 2 | 2 | 4 | |||
| 5 | Заглушка | 60-02190.00 | 1 | 1 | 5 | |||
| 5 | Хомут стяжной | 23-12С15-01 | 2 | 2 | 5 | |||
| 6 | Рукав ВII- , - - У L=±мм | 31А-1205 | 1 | 1 | 6 | |||
| 7 | Рукав 76х87,5-3, L=70±3мм | 23-1209 | 1 | 1 | 7 | |||
| 8 | Фильтр-патрон | 21-12С12А | 1 | 1 | 8 | |||
| 9 | Кронштейн грузовой | 20-1229-1 | 1 | 1 | 9 |
