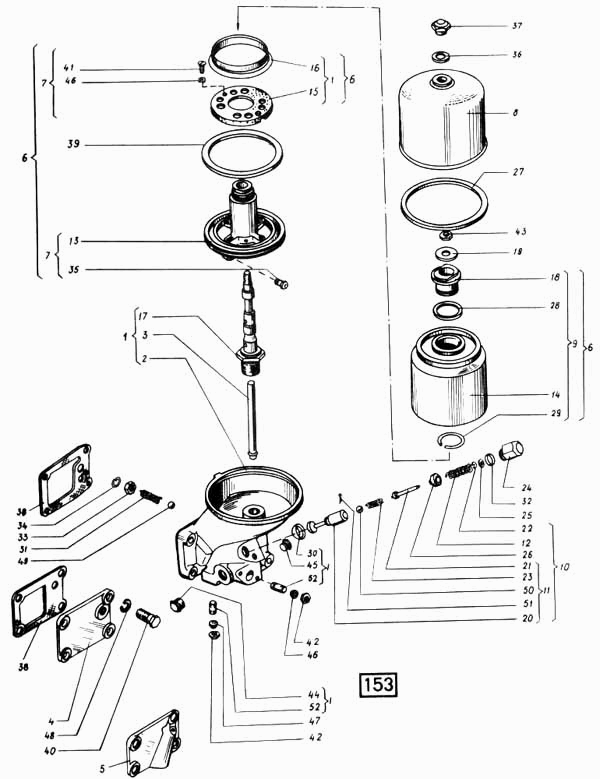

Центрифуга масляная полнопоточная СМД- , - , А, , , , , ,
100%
Название детали
Центрифуга масляная полнопоточная
Заводской номер
23-10С1
Количество на модель
1
№
Название детали
Корпус центрифуги
Заводской номер
23-10С4
Количество на модель
1
№
1
Название детали
Корпус центрифуги
Заводской номер
23-1001А
Количество на модель
1
№
2
Название детали
Трубка маслоотводящая
Заводской номер
23-1004
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
23-1074
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
24-1074
Количество на модель
№
5
Название детали
Ротор
Заводской номер
60-10003.02-01
Количество на модель
1
№
6
Название детали
Остов ротора
Заводской номер
60-1001002-01
Количество на модель
1
№
7
Название детали
Обложка
Заводской номер
60-1001101
Количество на модель
1
№
8
Название детали
Остов ротора
Заводской номер
60-1001201
Количество на модель
1
№
9
Название детали
Клапан предохранительный
Заводской номер
60-1001300
Количество на модель
1
№
10
Название детали
Клапан перепускной
Заводской номер
60-1001430
Количество на модель
1
№
11
Название детали
Пружина
Заводской номер
60-1010600
Количество на модель
1
№
12
Название детали
Остов ротора
Заводской номер
60-10108.04
Количество на модель
1
№
13
Название детали
Крышка ротора
Заводской номер
60-1010903
Количество на модель
1
№
14
Название детали
Маслоотражатель
Заводской номер
60-10110.01
Количество на модель
1
№
15
Название детали
Насадка
Заводской номер
60-10111.01
Количество на модель
1
№
16
Название детали
Ось ротора
Заводской номер
60-10112.00
Количество на модель
1
№
17
Название детали
Гайка ротора
Заводской номер
60-10113.01
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
60-10118.00
Количество на модель
1
№
19
Название детали
Клапан
Заводской номер
60-10120.00
Количество на модель
1
№
20
Название детали
Шток
Заводской номер
60-10121.00
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
60-10123.00
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
60-10127.00
Количество на модель
1
№
23
Название детали
Пробка клапана
Заводской номер
60-10128.00
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
60-10130.00
Количество на модель
3
№
25
Название детали
Упор
Заводской номер
60-10131.01
Количество на модель
1
№
26
Название детали
прокладка
Заводской номер
60-10165.00
Количество на модель
1
№
27
Название детали
прокладка
Заводской номер
60-10171.01
Количество на модель
1
№
28
Название детали
КОЛЬЦО
Заводской номер
60-10177.10
Количество на модель
1
№
29
Название детали
Седло клапана
Заводской номер
14-1023Б
Количество на модель
1
№
30
Название детали
Пружина
Заводской номер
14-1027А
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
14-1029
Количество на модель
1
№
32
Название детали
Винт
Заводской номер
14-1030
Количество на модель
1
№
33
Название детали
Кольцо стопорное
Заводской номер
14-1040
Количество на модель
1
№
34
Название детали
Форсунка
Заводской номер
14-1047А
Количество на модель
2
№
35
Название детали
Прокладка
Заводской номер
14-1059
Количество на модель
1
№
36
Название детали
Колпачковая гайка
Заводской номер
14-1060-1
Количество на модель
1
№
37
Название детали
Прокладка корпуса масляного фильтра
Заводской номер
СМД1-1022
Количество на модель
2
№
38
Название детали
Кольцо-
Заводской номер
60-10166.00
Количество на модель
1
№
39
Название детали
Болт
Заводской номер
М12-6gх30.88
Количество на модель
4
№
40
Название детали
Винт
Заводской номер
ВМ6-6gх10.45
Количество на модель
2
№
41
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
4
№
42
Название детали
Орех
Заводской номер
М12х1.25-6Н.6
Количество на модель
1
№
43
Название детали
Пробка
Заводской номер
КГ1/2"
Количество на модель
1
№
44
Название детали
Пробка
Заводской номер
КГ3/8"
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
2
№
46
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
4
№
47
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
4
№
48
Название детали
Шарик
Заводской номер
Б15.000-200
Количество на модель
1
№
49
Название детали
Шар
Заводской номер
Б7.938-200
Количество на модель
1
№
50
Название детали
Шплинт
Заводской номер
1,6х12-005
Количество на модель
1
№
51
Название детали
Шпилька
Заводской номер
М10х22.88
Количество на модель
4
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Центрифуга масляная полнопоточная | 23-10С1 | 1 | 1 | |||||
| 1 | Корпус центрифуги | 23-10С4 | 1 | 1 | 1 | |||
| 2 | Корпус центрифуги | 23-1001А | 1 | 1 | 2 | |||
| 3 | Трубка маслоотводящая | 23-1004 | 1 | 1 | 3 | |||
| 4 | Крышка | 23-1074 | 1 | 1 | 4 | |||
| 5 | Крышка | 24-1074 | 5 | |||||
| 6 | Ротор | 60-10003.02-01 | 1 | 1 | 6 | |||
| 7 | Остов ротора | 60-1001002-01 | 1 | 1 | 7 | |||
| 8 | Обложка | 60-1001101 | 1 | 1 | 8 | |||
| 9 | Остов ротора | 60-1001201 | 1 | 1 | 9 | |||
| 10 | Клапан предохранительный | 60-1001300 | 1 | 1 | 10 | |||
| 11 | Клапан перепускной | 60-1001430 | 1 | 1 | 11 | |||
| 12 | Пружина | 60-1010600 | 1 | 1 | 12 | |||
| 13 | Остов ротора | 60-10108.04 | 1 | 1 | 13 | |||
| 14 | Крышка ротора | 60-1010903 | 1 | 1 | 14 | |||
| 15 | Маслоотражатель | 60-10110.01 | 1 | 1 | 15 | |||
| 16 | Насадка | 60-10111.01 | 1 | 1 | 16 | |||
| 17 | Ось ротора | 60-10112.00 | 1 | 1 | 17 | |||
| 18 | Гайка ротора | 60-10113.01 | 1 | 1 | 18 | |||
| 19 | Шайба | 60-10118.00 | 1 | 1 | 19 | |||
| 20 | Клапан | 60-10120.00 | 1 | 1 | 20 | |||
| 21 | Шток | 60-10121.00 | 1 | 1 | 21 | |||
| 22 | Шайба | 60-10123.00 | 1 | 1 | 22 | |||
| 23 | Пружина | 60-10127.00 | 1 | 1 | 23 | |||
| 24 | Пробка клапана | 60-10128.00 | 1 | 1 | 24 | |||
| 25 | Прокладка | 60-10130.00 | 3 | 3 | 25 | |||
| 26 | Упор | 60-10131.01 | 1 | 1 | 26 | |||
| 27 | прокладка | 60-10165.00 | 1 | 1 | 27 | |||
| 28 | прокладка | 60-10171.01 | 1 | 1 | 28 | |||
| 29 | КОЛЬЦО | 60-10177.10 | 1 | 1 | 29 | |||
| 30 | Седло клапана | 14-1023Б | 1 | 1 | 30 | |||
| 31 | Пружина | 14-1027А | 1 | 1 | 31 | |||
| 32 | Прокладка | 14-1029 | 1 | 1 | 32 | |||
| 33 | Винт | 14-1030 | 1 | 1 | 33 | |||
| 34 | Кольцо стопорное | 14-1040 | 1 | 1 | 34 | |||
| 35 | Форсунка | 14-1047А | 2 | 2 | 35 | |||
| 36 | Прокладка | 14-1059 | 1 | 1 | 36 | |||
| 37 | Колпачковая гайка | 14-1060-1 | 1 | 1 | 37 | |||
| 38 | Прокладка корпуса масляного фильтра | СМД1-1022 | 2 | 2 | 38 | |||
| 39 | Кольцо- | 60-10166.00 | 1 | 1 | 39 | |||
| 40 | Болт | М12-6gх30.88 | 4 | 4 | 40 | |||
| 41 | Винт | ВМ6-6gх10.45 | 2 | 2 | 41 | |||
| 42 | Орех | М10-6Н.6 | 4 | 4 | 42 | |||
| 43 | Орех | М12х1.25-6Н.6 | 1 | 1 | 43 | |||
| 44 | Пробка | КГ1/2" | 1 | 1 | 44 | |||
| 45 | Пробка | КГ3/8" | 1 | 1 | 45 | |||
| 46 | Шайба | 665Г05 | 2 | 2 | 46 | |||
| 47 | Шайба | 1065Г05 | 4 | 4 | 47 | |||
| 48 | Шайба | 1265Г05 | 4 | 4 | 48 | |||
| 49 | Шарик | Б15.000-200 | 1 | 1 | 49 | |||
| 50 | Шар | Б7.938-200 | 1 | 1 | 50 | |||
| 51 | Шплинт | 1,6х12-005 | 1 | 1 | 51 | |||
| 52 | Шпилька | М10х22.88 | 4 | 4 | 52 |
