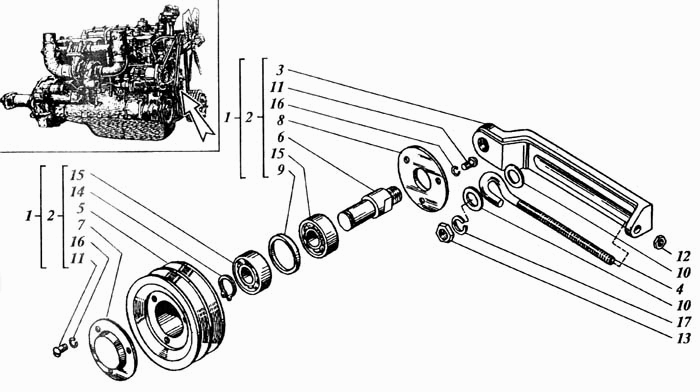

Ролик натяжной
100%
Название детали
Кронштейн
Заводской номер
31А-13С10-2
Количество на модель
1
№
1
Название детали
Ролик натяжной
Заводской номер
31А-13С11-1
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
31А-1304-2А
Количество на модель
1
№
3
Название детали
Тяга
Заводской номер
31А-1305-1
Количество на модель
1
№
4
Название детали
Ролик натяжной
Заводской номер
31А-1306-1
Количество на модель
1
№
5
Название детали
Ось натяжного ролика
Заводской номер
31А-1307
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
31А-1308-1
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
31А-1309
Количество на модель
1
№
8
Название детали
Кольцо распорное
Заводской номер
60-13125.10
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
31А-1312
Количество на модель
2
№
10
Название детали
Винт
Заводской номер
М6-6х10.88
Количество на модель
6
№
11
Название детали
Орех
Заводской номер
М10.6Н.6
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
М16.6Н.6
Количество на модель
1
№
13
Название детали
КОЛЬЦО
Заводской номер
31А-1320
Количество на модель
1
№
14
Название детали
Подшипник ГОСТ 8882-75
Заводской номер
180505
Количество на модель
2
№
15
Название детали
Шайба Г.
Заводской номер
6.65Г.05
Количество на модель
6
№
16
Название детали
Шайба Г.
Заводской номер
16.65Г.05
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 31А-13С10-2 | 1 | 1 | 1 | |||
| 2 | Ролик натяжной | 31А-13С11-1 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 31А-1304-2А | 1 | 1 | 3 | |||
| 4 | Тяга | 31А-1305-1 | 1 | 1 | 4 | |||
| 5 | Ролик натяжной | 31А-1306-1 | 1 | 1 | 5 | |||
| 6 | Ось натяжного ролика | 31А-1307 | 1 | 1 | 6 | |||
| 7 | Крышка | 31А-1308-1 | 1 | 1 | 7 | |||
| 8 | Крышка | 31А-1309 | 1 | 1 | 8 | |||
| 9 | Кольцо распорное | 60-13125.10 | 1 | 1 | 9 | |||
| 10 | Шайба | 31А-1312 | 2 | 2 | 10 | |||
| 11 | Винт | М6-6х10.88 | 6 | 6 | 11 | |||
| 12 | Орех | М10.6Н.6 | 1 | 1 | 12 | |||
| 13 | Орех | М16.6Н.6 | 1 | 1 | 13 | |||
| 14 | КОЛЬЦО | 31А-1320 | 1 | 1 | 14 | |||
| 15 | Подшипник ГОСТ 8882-75 | 180505 | 2 | 2 | 15 | |||
| 16 | Шайба Г. | 6.65Г.05 | 6 | 6 | 16 | |||
| 17 | Шайба Г. | 16.65Г.05 | 1 | 1 | 17 |
