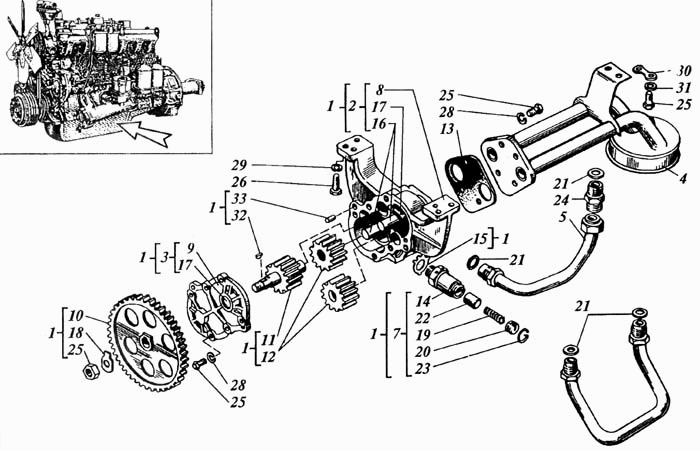

Насос масляный
100%
Название детали
Насос масляный
Заводской номер
31-09С2
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
31-09С4
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
31-09С5
Количество на модель
1
№
3
Название детали
Маслоприемник
Заводской номер
31-09С9А
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
31-09С11
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
31-09С12
Количество на модель
1
№
6
Название детали
Клапан
Заводской номер
31-09С13
Количество на модель
1
№
7
Название детали
Корпус масляного насоса
Заводской номер
31-0901А
Количество на модель
1
№
8
Название детали
Крышка корпуса
Заводской номер
31-0902
Количество на модель
1
№
9
Название детали
Колесо зубчатое
Заводской номер
31-0904
Количество на модель
1
№
10
Название детали
Валик насоса
Заводской номер
21-09С6
Количество на модель
1
№
11
Название детали
Колесо зубчатое ведомое
Заводской номер
21-09С7
Количество на модель
2
№
12
Название детали
Прокладка маслоприемника
Заводской номер
31-0928
Количество на модель
1
№
13
Название детали
Корпус клапана
Заводской номер
31-0929
Количество на модель
1
№
14
Название детали
Шайба стопорная
Заводской номер
31-0934
Количество на модель
1
№
15
Название детали
Валик ведомого зубчатого колеса
Заводской номер
14-0908
Количество на модель
2
№
16
Название детали
Втулка маслонасоса
Заводской номер
14-0910
Количество на модель
2
№
17
Название детали
Шайба стопорная
Заводской номер
14-0936А
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
СМД55У-0913Б
Количество на модель
1
№
19
Название детали
Втулка резьбовая
Заводской номер
СМД55У-0914
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
СМД55У-0927
Количество на модель
4
№
21
Название детали
Клапан
Заводской номер
У5-0915А
Количество на модель
1
№
22
Название детали
Кольцо стопорное
Заводской номер
СМД7-0916
Количество на модель
1
№
23
Название детали
Штуцер
Заводской номер
11Д-0936
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М8-6gх20.88
Количество на модель
12
№
25
Название детали
Болт
Заводской номер
М10-6gх30.88
Количество на модель
4
№
26
Название детали
Гайка
Заводской номер
М14х1,5-6Н.6
Количество на модель
4
№
27
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
10
№
28
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.05
Количество на модель
4
№
29
Название детали
Шайба замковая
Заводской номер
Ш3-8,5х
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
ШШС-9х20х2
Количество на модель
2
№
31
Название детали
Шпонка сегментная
Заводской номер
5х6,5
Количество на модель
1
№
32
Название детали
Штифт
Заводской номер
5h8х14
Количество на модель
2
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос масляный | 31-09С2 | 1 | 1 | 1 | |||
| 2 | Корпус | 31-09С4 | 1 | 1 | 2 | |||
| 3 | Крышка | 31-09С5 | 1 | 1 | 3 | |||
| 4 | Маслоприемник | 31-09С9А | 1 | 1 | 4 | |||
| 5 | Труба | 31-09С11 | 1 | 1 | 5 | |||
| 6 | Труба | 31-09С12 | 1 | 1 | 6 | |||
| 7 | Клапан | 31-09С13 | 1 | 1 | 7 | |||
| 8 | Корпус масляного насоса | 31-0901А | 1 | 1 | 8 | |||
| 9 | Крышка корпуса | 31-0902 | 1 | 1 | 9 | |||
| 10 | Колесо зубчатое | 31-0904 | 1 | 1 | 10 | |||
| 11 | Валик насоса | 21-09С6 | 1 | 1 | 11 | |||
| 12 | Колесо зубчатое ведомое | 21-09С7 | 2 | 2 | 12 | |||
| 13 | Прокладка маслоприемника | 31-0928 | 1 | 1 | 13 | |||
| 14 | Корпус клапана | 31-0929 | 1 | 1 | 14 | |||
| 15 | Шайба стопорная | 31-0934 | 1 | 1 | 15 | |||
| 16 | Валик ведомого зубчатого колеса | 14-0908 | 2 | 2 | 16 | |||
| 17 | Втулка маслонасоса | 14-0910 | 2 | 2 | 17 | |||
| 18 | Шайба стопорная | 14-0936А | 1 | 1 | 18 | |||
| 19 | Пружина | СМД55У-0913Б | 1 | 1 | 19 | |||
| 20 | Втулка резьбовая | СМД55У-0914 | 1 | 1 | 20 | |||
| 21 | Прокладка | СМД55У-0927 | 4 | 4 | 21 | |||
| 22 | Клапан | У5-0915А | 1 | 1 | 22 | |||
| 23 | Кольцо стопорное | СМД7-0916 | 1 | 1 | 23 | |||
| 24 | Штуцер | 11Д-0936 | 1 | 1 | 24 | |||
| 25 | Болт | М8-6gх20.88 | 12 | 12 | 25 | |||
| 26 | Болт | М10-6gх30.88 | 4 | 4 | 26 | |||
| 27 | Гайка | М14х1,5-6Н.6 | 4 | 4 | 27 | |||
| 28 | Шайба Г. | 8.65Г.05 | 10 | 10 | 28 | |||
| 29 | Шайба ГОСТ 6402-70 | 10.65Г.05 | 4 | 4 | 29 | |||
| 30 | Шайба замковая | Ш3-8,5х | 1 | 1 | 30 | |||
| 31 | Шайба | ШШС-9х20х2 | 2 | 2 | 31 | |||
| 32 | Шпонка сегментная | 5х6,5 | 1 | 1 | 32 | |||
| 33 | Штифт | 5h8х14 | 2 | 2 | 33 |
