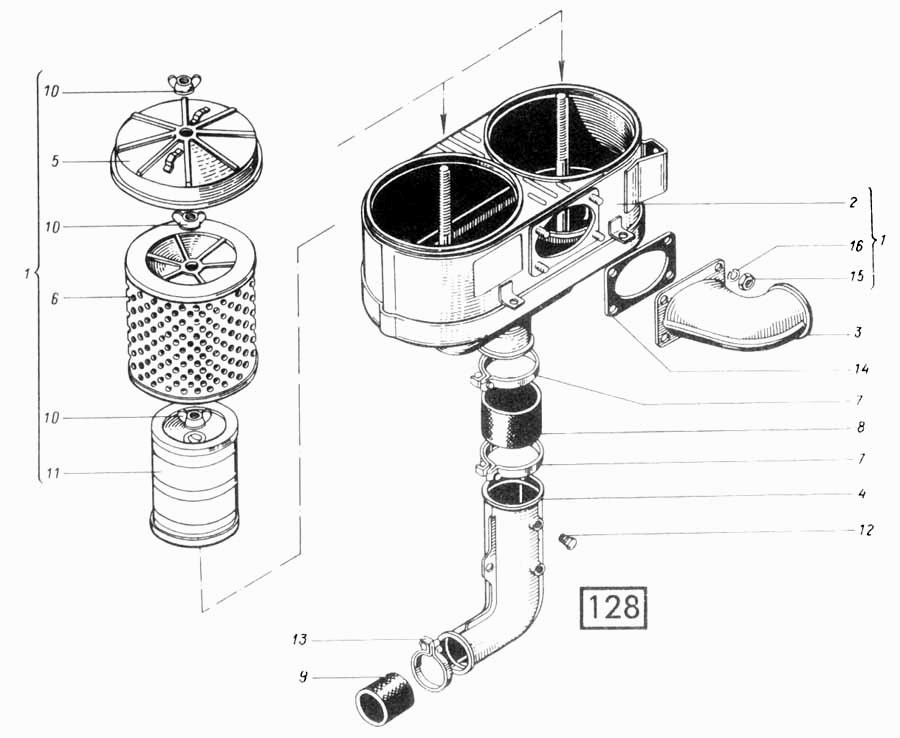

Воздухоочиститель СМД- , - А, - , - , Б.
100%
Название детали
Воздухоочиститель
Заводской номер
31.01-12С2
Количество на модель
№
Название детали
Хомут стяжной
Заводской номер
А23.02-220
Количество на модель
№
Название детали
Фильтр- патрон
Заводской номер
60-12029.00-01
Количество на модель
2
№
Название детали
Фильтр- патрон
Заводской номер
60-12028.00
Количество на модель
2
№
Название детали
Труба впускная
Заводской номер
31Б-12С9
Количество на модель
№
Название детали
Рукав х, L=мм
Заводской номер
31Б-1254
Количество на модель
№
Название детали
Рукав х, L=мм
Заводской номер
18Н-1254-1
Количество на модель
№
Название детали
Крышка
Заводской номер
23-12С5-02
Количество на модель
№
Название детали
Крышка
Заводской номер
23-12С5-01
Количество на модель
1
№
Название детали
корпус
Заводской номер
31.01-12С4
Количество на модель
№
Название детали
Воздухоочиститель
Заводской номер
31А-12С2
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
31А-12С4
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
31А-12С7-1
Количество на модель
1
№
3
Название детали
Труба впускная
Заводской номер
31А-12С9-3
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
23-12С5
Количество на модель
1
№
5
Название детали
Фильтр-патрон
Заводской номер
21-12С12А
Количество на модель
2
№
6
Название детали
Хомут стяжной
Заводской номер
23-12С15-01
Количество на модель
2
№
7
Название детали
Рукав ВII- , - - У L=±мм
Заводской номер
31А-1205
Количество на модель
1
№
8
Название детали
Рукав 76х87,5-3, L=70±3мм
Заводской номер
23-1209
Количество на модель
1
№
9
Название детали
Зажим
Заводской номер
60-12027.10
Количество на модель
6
№
10
Название детали
Фильтр- патрон
Заводской номер
60-12029.00
Количество на модель
2
№
11
Название детали
Пробка
Заводской номер
К1/8"
Количество на модель
1
№
12
Название детали
Хомут стяжной
Заводской номер
А23.02-250
Количество на модель
2
№
13
Название детали
прокладка
Заводской номер
31А-1230
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
10х1.5.04.05
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоочиститель | 31.01-12С2 | |||||||
| Хомут стяжной | А23.02-220 | |||||||
| Фильтр- патрон | 60-12029.00-01 | 2 | 2 | |||||
| Фильтр- патрон | 60-12028.00 | 2 | 2 | |||||
| Труба впускная | 31Б-12С9 | |||||||
| Рукав х, L=мм | 31Б-1254 | |||||||
| Рукав х, L=мм | 18Н-1254-1 | |||||||
| Крышка | 23-12С5-02 | |||||||
| Крышка | 23-12С5-01 | 1 | 1 | |||||
| корпус | 31.01-12С4 | |||||||
| 1 | Воздухоочиститель | 31А-12С2 | 1 | 1 | 1 | |||
| 2 | Корпус | 31А-12С4 | 1 | 1 | 2 | |||
| 3 | Патрубок | 31А-12С7-1 | 1 | 1 | 3 | |||
| 4 | Труба впускная | 31А-12С9-3 | 1 | 1 | 4 | |||
| 5 | Крышка | 23-12С5 | 1 | 1 | 5 | |||
| 6 | Фильтр-патрон | 21-12С12А | 2 | 2 | 6 | |||
| 7 | Хомут стяжной | 23-12С15-01 | 2 | 2 | 7 | |||
| 8 | Рукав ВII- , - - У L=±мм | 31А-1205 | 1 | 1 | 8 | |||
| 9 | Рукав 76х87,5-3, L=70±3мм | 23-1209 | 1 | 1 | 9 | |||
| 10 | Зажим | 60-12027.10 | 6 | 6 | 10 | |||
| 11 | Фильтр- патрон | 60-12029.00 | 2 | 2 | 11 | |||
| 12 | Пробка | К1/8" | 1 | 1 | 12 | |||
| 13 | Хомут стяжной | А23.02-250 | 2 | 2 | 13 | |||
| 14 | прокладка | 31А-1230 | 1 | 1 | 14 | |||
| 15 | Орех | М10-6Н.6 | 4 | 4 | 15 | |||
| 16 | Шайба | 10х1.5.04.05 | 4 | 4 | 16 |
